74HC164 레지스터 : 핀아웃, 진실 테이블 및 데이터 시트

7400 로직 패밀리의 구성 요소 인 74HC164는 직렬 입력과 병렬 출력을 모두 처리 할 수있는 능력을 통해 마이크로 컨트롤러 기능을 증폭시키는 8 비트 시프트 레지스터입니다.고속 CMOS 설계는 출력 핀의 효과적인 확장을 지원합니다.LED 배열 및 LCD와 같은 장치를 관리 할 때 마이크로 컨트롤러 출력 핀이 제한된 컨텍스트에서 74HC164는 8 핀에 걸쳐 직렬 데이터를 병렬 출력으로 변환하여 실질적인 유틸리티를 제공합니다.이 기사는 설계, 운영 특성 및 응용 프로그램을 포함하여 74HC164의 많은 측면을 탐구하여 현대 전자 제품의 기능 및 이점에 대한 포괄적 인 개요를 제공합니다.

목록

74HC164는 무엇입니까?

그만큼 74HC164 8 비트 시프트 레지스터로 기능하는 추가 출력 핀이 원하는 전자 시나리오에서 다양한 목적을 제공합니다.비동기 평행 출력을 제공하면서 직렬 입력 데이터를 효과적으로 처리하여 스위치, LED, 센서 또는 8 비트 병렬 입력이 필요한 시스템과 인터페이스에 적합합니다.LED 어레이 및 디스플레이 에서이 구성 요소는 연결을 단순화하고 회로 복잡성을 줄임으로써 마이크로 컨트롤러 출력 핀 제약 조건을 적절하게 처리합니다.유틸리티는 데이터 변환 및 통신 시스템과 같은 다양한 응용 프로그램에 걸쳐있어 원활한 직렬 대 평행 데이터 전환을 용이하게합니다.

74HC164에 대한 동등한 및 대체 모델

• 74HC164D

• 74HCT164S14-13

• SN74HC164DR

• SN74LV164AD

• MC74HC164ADR2G

• CD74HC164M96G4

• MM74HC164MX

• MC74HC164D

• CD74HC164M

• MC74HC164AD

• MM74HC164M

• 933714070652

74HC164의 핀아웃

핀 번호	핀 이름	기능
1	DSA	직렬 데이터 입력
2	DSB	직렬 데이터 입력
3	Q0	데이터 출력
4	Q1	데이터 출력
5	Q2	데이터 출력
6	Q3	데이터 출력
7	Gnd	지면
8	CP	클록 펄스 -양성 가장자리가 트리거되었습니다
9	씨	마스터 리셋 - 비동기
10	Q4	데이터 출력
11	Q5	데이터 출력
12	Q6	데이터 출력
13	Q7	데이터 출력
14	VCC	공급 전압

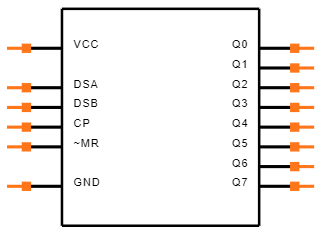

74HC164 기호 및 발자국

74HC164의 특징

전압 범위 및 전력 적응성

74HC164는 2V에서 6V의 유연한 전압 범위 내에서 작동하여 다양한 회로 환경에 완벽하게 통합 될 수 있습니다.표준 및 감소 된 전력 수준 모두에 적응하여 전압 조절 하드웨어의 복잡성이 추가되지 않고 효율성을 향상시킵니다.현대적인 디자인 관행의 포용은 종종 이러한 적응성과 일치하여 효율적인 전력 활용을 안내합니다.

현재 및 전력 역학

74HC164는 저전력 시나리오에 적합하여 최대 100µA에 불과하여 배터리 작동 장치에 이상적입니다.출력은 현재 용량 ± 25mA를 지원하여 강력한 신호 구동 성능을 제공합니다.더 큰 시스템 내 에서이 효율성은 전력 발자국이 감소하여 잠재적으로 장치 수명을 확장하고 성능을 향상시킵니다.

클럭 주파수 및 데이터 처리

74HC164는 최대 54MHz의 클럭 주파수 처리와 같은 고속 응용 프로그램에서 빠른 데이터 처리 및 전송 요구를 충족합니다.이러한 용량을 가진 구성 요소는 처리 속도와 효율성을 높이고 신속하고 신뢰할 수있는 데이터 처리를 요구하는 기술의 발전을 촉진 할 수 있습니다.

에너지 효율 및 CMOS 기술

CMOS 기술을 활용하여 74HC164는 오늘날의 전자 장치 설계에서 저전력 소비를 보여줍니다.유휴 단계에서 CMOS의 최소 에너지 요구 사항은 열 출력을 줄이고 장치 과열에 대한 우려를 해결하고 작동 수명을 연장하는 데 도움이됩니다.

포장 및 설계 유연성

PDIP 및 SOIC과 같은 다양한 패키지 유형으로 제공되는 74HC164는 애플리케이션에 이상적인 폼 팩터를 선택할 수있는 자유를 제공합니다.소형 또는 프로토 타입 취급 용이성이 우선 순위를 정하든,이 다양성은 간소화 된 설계 프로세스와 확장 가능한 생산 방법을 지원합니다.

ESD 보호가 높아집니다

ESD 22 표준을 능가하는 ESD 보호 향상은 정전기 방전 손상에 대한 보안 계층을 추가합니다.이 측면은 정적이 발생하기 쉬운 환경 내에서 반도체의 내구성과 신뢰성을 강화합니다.실제 응용 분야에서 강력한 ESD 보호 조치는 실패율을 줄이고 유지 보수 비용을 줄여서 장치 일관성과 고객 만족도가 향상됩니다.

74HC164D의 사양

유형	매개 변수
공장 리드 타임	12 주
패키지 / 케이스	SOIC (0.154, 3.90mm 너비)
핀 수	14
작동 온도	-40 ° C ~ 125 ° C
시리즈	74HC
부품 상태	활동적인
종료 수	14
터미널 위치	이중
피크 리플 로우 온도 (셀)	지정되지 않았습니다
빈도	78MHz
기능	일련의 평행
공급 전압-맥스 (VSUP)	6V
회로 수	8
가족	HC/UH
출력 극성	진실
전파 지연 (TPD)	240 ns
방향을 계산하십시오	오른쪽
SVHC에 도달하십시오	SVHC 없음
무료로 리드	무료로 리드
장착 유형	표면 마운트
표면 마운트	예
요소 수	1
포장	컷 테이프 (CT)
게시	2016
수분 감도 수준 (MSL)	1 (무제한)
전압 - 공급	2V ~ 6V
터미널 형태	갈매기 날개
공급 전압	4.5V
시간@피크 리플 로우 온도 최대 (S)	지정되지 않았습니다
출력 유형	푸시 풀
공급 전압 -Min (VSUP)	2V
비트 수	8
논리 유형	시프트 레지스터
트리거 유형	긍정적 인 가장자리
FMAX-MIN (MHZ)	24 MHz
너비	3.9mm
ROHS 상태	ROHS 준수

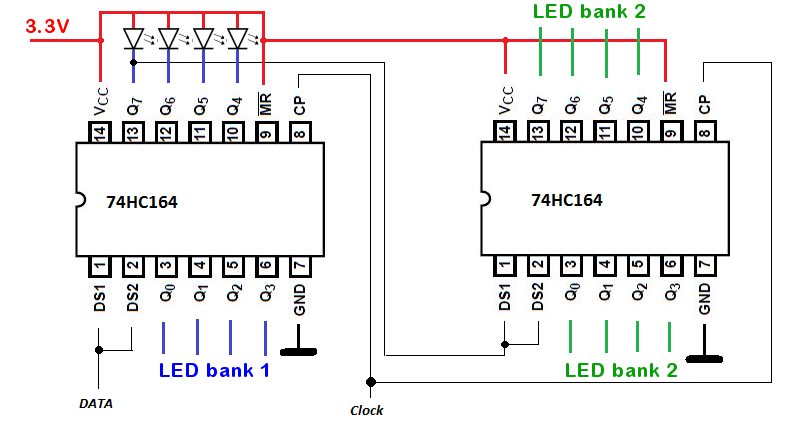

고급 설계에서 74HC164를 사용합니다

74HC164와 마이크로 컨트롤러와의 원활한 통합에는 최소한의 핀 사용이 포함되어있어 공간 및 회로 설계 효율이 향상됩니다.시계 신호는 두 개의 직렬 입력에서 병렬 출력으로 데이터 전송을 우아하게 조정하여 원활하고 효과적인 프로세스를 만듭니다.출력이 8 비트 포트의 데이터를 반영하면 핀 연결로 쉽게 데이터 관리를 보장합니다.데이터 전송의 핵심 리듬 역할을하는 클록 신호는 정확한 간격으로 데이터 이동을 보장합니다.이 동기화는 디지털 시스템에 정확성과 신뢰성을 부여합니다.다른 사람들은 74HC164의 시계 동기화에서, 특히 신호 처리와 같은 타이밍에 민감한 시나리오에서 엄청난 값을 찾습니다.

74HC164는 직렬 입력을 병렬 출력으로 원활하게 변환하여 데이터 관리를 향상시킵니다.이렇게하면 배선의 복잡성을 줄이고 오류 가능성을 줄여 시스템 설계가 더 간단하고 문제 해결주기를 가속화합니다.74HC164는 간단한 기능과 신뢰성으로 유명합니다.그 사용은 종종 여러 출력을 요구하지만 제한된 제어 라인을 요구하는 디지털 디스플레이 또는 시스템에서 고려됩니다.많은 사람들은 마이크로 컨트롤러에 추가 핀 부담을주지 않고 I/O 기능을 확장 할 수있는 능력에 감탄합니다.74HC164 사용의 전술적 이점은 마이크로 컨트롤러에 제한된 I/O 포트의 제약 조건을 해결하는 데 있습니다.출력을 직렬에서 병렬로 이동시킴으로써 마이크로 컨트롤러 리소스를 전략적으로 재 할당하여 추가 기능을 잠금 해제하고 기존 하드웨어 한계 내에서 성능을 향상시킬 수 있습니다.

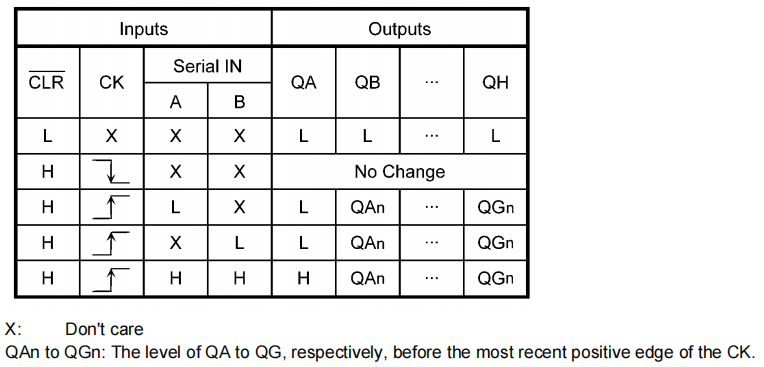

74HC164의 진실 테이블

74HC164의 응용

다목적 로직 응용 프로그램

74HC164는 일반 목적 논리의 다목적 엔티티 역할을하며 여러 데이터 스트림을 간소화하여 전자 시스템에 장점을 가져옵니다.통합을 통해 다양한 응용 분야에서 효율성과 성능을 향상시킬 수 있습니다.

소비자 전자 장치의 통합

개인용 컴퓨터 및 텔레비전과 같은 장치에서 74HC164는 데이터 처리 및 제어를 풍부하게합니다.더 부드러운 작업을 촉진함으로써 장치 응답 성을 향상시키고 까다로운 환경을 풍부하게하고 지원합니다.

주변 장치 향상

키보드 및 프린터와 같은 주변 장치에서 사용되는 74HC164는 데이터 처리 기능을 통해 기능을 향상시킵니다.장치와 호스트 시스템 간의 원활한 상호 작용을 보장하여 동기화 된 작업을 촉진합니다.

네트워킹 장치 최적화

네트워킹 장치의 경우 74HC164는 신속한 데이터 전송 및 관리를 지원합니다.정보를 연속적으로 구성하고 처리하여 네트워크 속도와 신뢰성을 높입니다.그것의 사용은 병목 현상을 완화시켜 효율적인 네트워크 인프라에 기여하는 데 도움이됩니다.

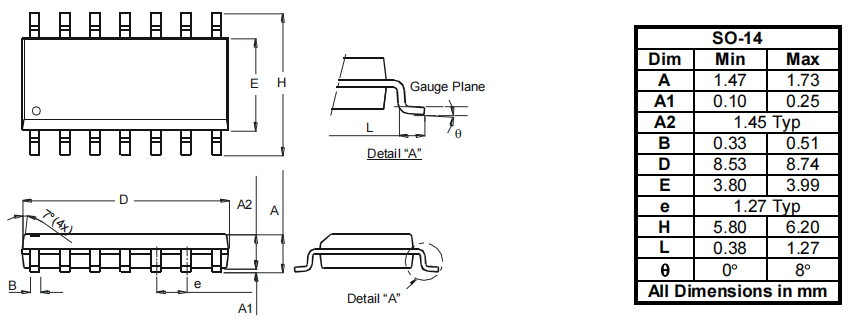

74HC164 포장

74HC164 제조업체 정보

Toshiba는 반도체 및 디지털 기술과 같은 부문에 영향을 미치는 전자 제품의 다양한 포트폴리오에 대한 인정을 얻습니다.강력하고 혁신적인 솔루션을 제공 할 수있는 능력은 소비자 전자 제품 및 복잡한 IT 인프라를 포함한 다양한 도메인에서 분명합니다.Toshiba는 연구 개발에 대한 일관된 투자를 통해 혁신에 대한 깊은 헌신을 보여 주어 현대 시장의 역동적 인 요구를 충족시킵니다.이 헌신은 통신 장치 및 산업 기계와 같은 수많은 응용 분야에서 고급 반도체의 개발에 빛을 발합니다.기술 트렌드를 예상하면서 Toshiba는 다가오는 도전 과제를 전략적으로 해결하고 새로운 기회를 포착합니다.Toshiba는 Quantum Computing 및 AI Technologies의 획기적인 작업을 통해 미래의 패러다임을 형성하여 기술 발전 과정을 안내하고 경쟁력있는 시장에서 리더십을 유지합니다.

데이터 시트 PDF

74HC164D 데이터 시트 :

74HC164D.PDF

자주 묻는 질문 [FAQ]

1. 74LS164 칩과 74HC164 칩의 차이점은 무엇입니까?

74LS164는 안정적인 5V 공급으로 최적으로 운영되는 TTL 기술을 사용합니다.이 요구 사항은 TTL 로직 표준에 따른 시스템과 잘 일치하지만 전력 소비가 높아집니다.반면, 74HC164는 CMOS 기술을 기반으로하며 2V ~ 6V의 작동 전압 범위를 제공합니다.이 범위는 에너지 효율적인 설계에 적응성을 제공하며 배터리 구동 장치에 원활하게 장착합니다.많은 사람들이 항상 시스템 호환성과 각 애플리케이션의 특정 요구에 따라 전력 소비 및 공급 전압을 측정하여이를 선택합니다.

2. 74HC164와 74HC595의 차이점은 무엇입니까?

74HC595는 출력 래치 및 OE (출력 활성화)를 특징으로하여 출력 데이터의 안정성을 향상시킵니다.이는 일관되고 동기화 된 제어를 요구하는 응용 프로그램에 유용하여 고속 작업 중에 결함의 가능성을 최소화합니다.대조적으로, 74HC164는 비동기 재설정으로 직접 시프트 출력을 제공하여 최소한의 외부 관리가 필요한 시나리오에서 단순성을 제공합니다.이러한 구성 요소를 갖춘 회로 설계는 제어 복잡성과 운영 단순성 간의 균형을 유지하여 엔지니어링 문제에서 창의적인 솔루션을위한 기회를 제시합니다.

3. 74HC164 란 무엇입니까?

74HC164는 마이크로 컨트롤러에서 출력을 확장 할 때 직렬 입력 및 병렬 출력을 갖는 8 비트 시프트 레지스터로 식별되며, 데이터 관리를 단순화합니다.일반적으로 효율적인 데이터 파이프 라인을 만들기 위해 사용되며 LED 디스플레이 또는 유사한 배열에서 여러 출력을 구동합니다.간단하지만 적응할 수있는 디자인을 활용하면 회로를 복잡하지 않고도 기능을 확장 할 수 있습니다.이는 디자인 솔루션의 단순성과 효율성에 대한 선호를 반영하며 전자 발전에서 간소화 된 광범위한 트렌드와 일치합니다.
