AT89S52-24PU 마이크로 컨트롤러 : 기능과 작동 방식?

이 기사에서는 AT89S52-24PU의 아키텍처, 핀 구성 및 특수 기능을 탐구하여 이러한 요소가 어떻게 결합되는지 탐색하여 다양한 응용 프로그램에 탁월한 마이크로 컨트롤러를 만듭니다.우리는 교체 옵션과 대안을 검토하여 마이크로 컨트롤러 솔루션의 광범위한 환경에서 AT89S52-24PU의 위치에 대한 포괄적 인 이해를 얻을 수 있습니다.

목록

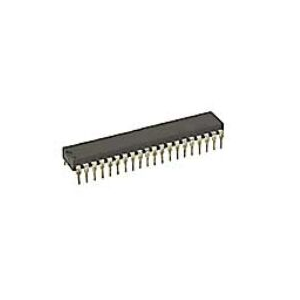

AT89S52-24PU는 무엇입니까?

그만큼 AT89S52-24PU 저전압에서 작동하는 효율성과 능력으로 유명한 다목적 8 비트 마이크로 컨트롤러입니다.8K의 시스템 내 프로그램 가능한 플래시 메모리가 제공됩니다.80C51 시리즈의 일환으로 온칩 플래시, 시스템 내 프로그래밍 (ISP) 및 기존 프로그래머를 통해 재 프로그래밍을 단순화합니다.정적 로직 설계를 통해 시계 주파수 조정은 0Hz로 조정되어 두 가지 전원 절약 모드로 유연성을 향상시킵니다.

유휴 모드에서는 CPU가 일시 중지되는 동안 주변 기능은 원활하게 계속됩니다.전원 다운 모드에서는 RAM 데이터가 보존되며 인터럽트 또는 하드웨어 재설정이 트리거 될 때까지 모든 기능이 중단됩니다.

교체 및 대안

• AT89S52-24pc

• STC89C52

• AT89S51

• AT89C52

• AT89S52-24PI

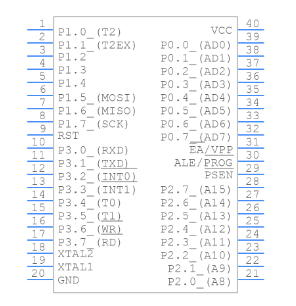

AT89S52-24PU 핀 구성

AT89S52-24PU 마이크로 컨트롤러는 각각 특정 작업을 위해 설계된 40 핀으로 다목적 배열을 자랑합니다.이 설정은 임베디드 시스템 내에서 혁신적인 응용 프로그램을 탐색하는 데 도움이됩니다.

마이크로 컨트롤러의 부드러운 작동의 경우 신뢰할 수있는 전원이 중요합니다.핀 40 (VCC) 및 20 (GND)은 전력 및 지상 업무를 처리하여 성능의 기반을 형성합니다.실제로, 디커플링 커패시터를 통합하면 전원 공급 장치 노이즈를 줄일 수 있습니다.

포트 0 (Pins 32-39) : 메모리 및 I/O 작업 중에 데이터와 하위 주문 주소 버스가 모두 입력으로 설정할 때 풀업 저항이 필요합니다.

포트 1 (핀 1-8) : 주로 I/O 작업의 경우이 포트는 다양한 주변 장치와 정렬되어 마이크로 컨트롤러의 적응성을 추가합니다.

포트 2 (핀 21-28) : 고차 주소 버스와 일반 I/O 포트 역할을하는 것은 내부 한도를 넘어 메모리 확장이 필요합니다.

포트 3 (PINS 10-17) : 다기능 성으로 알려진 포트 3은 직렬 통신 (RXD, TXD), 인터럽트 (INT0, INT1) 및 타이머 제어 (T0, T1), 고급 처리 기능을 풍부하게 처리합니다.

재설정 (핀 9) :이 핀은 높은 펄스로 마이크로 컨트롤러를 재부팅하여 모든 레지스터를 재설정하고 프로그램을 0으로 설정합니다.펄스의 주파수와 지속 시간은 신뢰할 수있는 작동을 보장하기 위해 신중한 제어가 필요합니다.

오실레이터 핀 (XTAL1, XTAL2 -PINS 18, 19) : 시계 생성에 적분하면이 핀은 타이밍 및 실행 속도에 영향을 미칩니다.적절한 크리스탈 오실레이터 주파수 모양을 선택하면 전력 사용 및 처리 속도와 같은 성능 측면.

AT89S52-24PU 사양

제품 속성	속성 값
제조업체	마이크로 칩
패키지 / 케이스	PDIP-40
포장	튜브
길이	52.58 mm
너비	13.97 mm
키	4.83 mm
공급 전압	4 V ~ 5.5 v
작동 온도	-40 ° C ~ 85 ° C
프로그램 메모리 크기	8 KB
데이터 RAM 크기	256 b
I/O의 수	32 I/O
인터페이스 유형	UART
최대 클록 주파수	24 MHz
장착 스타일	구멍을 통해
제품 유형	8 비트 마이크로 컨트롤러 -MCU

AT89S52-24PU 기능

8 비트 CPU 및 프로그래밍 역학

AT89S52-24PU 마이크로 컨트롤러는 동적 8 비트 CPU를 자랑합니다.빠른 프로그래밍 기능은 다양한 응용 분야의 운영 효율성을 향상시켜 속도와 최적화를위한 인간의 욕구를 반영합니다.

I/O 유연성 및 플래시 메모리

32 개의 프로그래밍 가능한 I/O 라인이 장착 된이 제품은 다양한 장치와 원활한 인터페이스를위한 풍부한 유연성을 제공합니다.플래시 메모리는 온라인 프로그래밍을 지원하므로 하드웨어를 교체하지 않고도 끊임없이 변화하는 요구에 적응하는 것과 유사하게 업데이트 및 수정이 쉬워집니다.

전압 및 명령어 세트

4.0V에서 5.5V 사이의 작동 전압은 광범위한 전자 환경에 적합합니다.마이크로 컨트롤러는 잘 알려진 MCS-51 명령어 세트와 일치하며 임베디드 시스템의 효과와 신뢰성으로 축하합니다.

주파수, 전력 및 효율성

0에서 33MHz까지의 전체 정적 작업을 지원하면 전력 소비 및 성능, 특히 전력에 민감한 시나리오에서 자원 관리에 대한 우려를 해결할 수 있습니다.

인터럽트, 메모리 및 타이머

8 개의 인터럽트 소스를 사용하여 마이크로 컨트롤러는 복잡한 응용 프로그램을 적절하게 처리합니다.여기에는 256 바이트의 온칩 RAM과 3 개의 16 비트 타이머/카운터가 포함되어있어 정확한 타이밍 및 제어를 보장하며 정확도와 신뢰성이 필요한 응용 프로그램에 적합합니다.

에너지 최적화 및 실제 설계

수면 모드를 포함 시키면 배터리 구동 장치의 에너지 사용량을 최적화하여 배터리 수명이 연장되어 지속 가능성의 성향에 대한 끄덕입니다.

다재

AT89S52-24PU의 적응성은 기능이 풍부한 디자인 및 시스템 제약 조건 균형을 유지하면 교육, 산업 및 소비자 전자 제품에 대한 매력이 넓어집니다.마이크로 컨트롤러는 다양한 요구 사항을 효과적으로 충족시키는 사려 깊은 예시를 보여줍니다.

AT89S52-24PU의 사용 및 영향

AT89S52-24PU 마이크로 컨트롤러는 임베디드 제어 시스템, 스마트 장치 및 자동화 기술을 포함한 여러 분야에서 광범위하게 활용됩니다.업데이트 및 유지 보수를 모두 단순화하는 유연한 클럭 주파수 및 온라인 프로그래밍이 특징입니다.전자 타이머, 자동차 전자 제품 및 데이터 수집 시스템에서 역할을합니다.임베디드 시스템 컨트롤러, 전자 디스플레이 컨트롤 및 통신 인터페이스는 기능의 혜택을받습니다.다양한 자동화 장비에 도움이됩니다.

통합 타이머로 무장 한 AT89S52-24PU는 전자 타이머 및 자동차 ECU와 같은 응용 프로그램에 정확한 타이밍을 제공합니다.이 정밀도는 이번이 세 심하게 조정하여 피크 성능을 달성하여 효율성과 신뢰성을위한 타이밍의 가치를 인정하는 방법과 유사합니다.가정 및 산업 환경 내에서 마이크로 컨트롤러는 임베디드 시스템을 관리하기 위해 센서 데이터를 수집하고 분석하는 데 사용됩니다.이 거울은 피드백을 미세 조정에 사용하여 안전을 향상시키고 에너지 사용을 최적화합니다.마이크로 컨트롤러의 디스플레이를 관리하고 직렬 통신을 가능하게하는 기능은 매끄러운 인터페이스를 용이하게합니다.최고의 생산성과 정확성을 위해 공장 기계를 동기화하는 것처럼 로봇 및 어셈블리 라인 운영을 효율적으로 구성합니다.

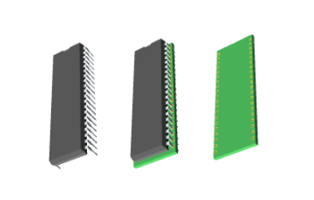

AT89S52-24PU의 3D 모델

AT89S52-24PU 마이크로 컨트롤러는 다양한 8 비트 CPU 기능에 대한 임베디드 시스템에서주의를 캡처합니다.신뢰성과 간단한 프로그래밍 성으로 인해 수많은 전자 프로젝트의 필수 요소입니다.

AT89S52-24PU와 같은 구성 요소에 3D 모델을 사용하면 프로토 타이핑을 시각화 할 수 있습니다.이 프로세스는 비용을 최소화하고 잠재적 조립 오류를 피하는 데 도움이됩니다.정확한 시각화를 통해 디자인의 모든 세부 사항을 깊이 파고 들어 정확성과 세련미를 향상시킬 수 있습니다.3D 모델은 PCB 설계의 정밀도를 높이고 공간 및 자원 사용을 최적화합니다.이러한 모델을 검사하면 생산 처리량이 향상 될 수 있습니다.일단 워크 플로에 통합되면 이러한 통찰력은 반복 설계 발전에 가장 적합합니다.

8KB의 플래시 메모리와 256 바이트의 RAM이 장착 된 AT89S52-24PU는 다양한 프로그래밍 응용 프로그램에서 견고한 지원을 제공합니다.다목적 성은 특히 효율성이 소중히 여겨지는 자동화 및 제어 시스템에서 다양한 용도로 사용됩니다.현대 전자 장치는 예리한 에너지 관리의 혜택을받습니다.이 마이크로 컨트롤러의 저전력 소비는 배터리 운영 애플리케이션이 가장 좋아합니다.

AT89S52 마이크로 컨트롤러의 운영 프로세스

초기화 및 재설정 메커니즘

AT89S52가 전원을 수신하면 원활한 프로그램 실행을 준비하기 위해 일련의 초기화 단계를 거칩니다.마이크로 컨트롤러를 재설정하기 위해 RST PIN HIGH를 설정하여 시작합니다.알려진 상태에서 시작하여 작업을 방해 할 수있는 예기치 않은 동작을 피하려면 안정적인 재설정 프로세스가 필요합니다.

시스템 클록 구성

시스템 클록은 크리스탈에 연결된 내부 발진기를 사용하여 구성되어 시계 주파수를 안정화시키고 타이밍 정밀도를 보장합니다.Crystal Oscillator의 사양을 애플리케이션의 요구에 맞추고 최적의 성능을 위해 노력하는 데주의를 기울이십시오.

프로그램 실행 및 메모리 관리

프로그램 실행은 코드로드 및 프로그램 카운터를 사용하여 메모리에서 처리 지침을 시작합니다.온칩 RAM 및 외부 메모리 인터페이스는 데이터 스토리지 관리에서 역할을합니다.더 큰 효율성과 속도를 달성하기 위해 온칩 및 외부 메모리 사용 균형을 유지하는 데 집중하십시오.

데이터 입력 및 출력 처리

마이크로 컨트롤러는 다양한 인터페이스에서 데이터 입력 및 출력을 전문적으로 관리하여 외부 환경과의 상호 작용을 용이하게합니다.포트는 수많은 입력/출력 기능을 지원하도록 설계되었습니다.애플리케이션과 성공적으로 통합하려면 신중한 인터페이스 설계가 필요하므로 신뢰할 수있는 데이터 처리 및 응답 성이 필요합니다.

외부 환경 상호 작용

AT89S52는 외부 주변 장치와의 효과적인 커뮤니케이션을 가능하게하여 환경 변화에 적응합니다.이 유연성은 산업 자동화에서 소비자 전자 제품에 이르기까지 응용 프로그램에 적합합니다.미래의 통합 잠재력과 계획의 확장 성을 고려하여 자주 살펴 봅니다.AT89S52 마이크로 컨트롤러는 다양한 운영 상황에서 유연성과 정밀도를 보여 주며, 기본 설정을 하드웨어 및 애플리케이션 별 요구 사항과 정렬하는 데 달려 있습니다.

데이터 시트 PDF

AT89S52-24PU 데이터 시트 :

AT89S52.pdf

자주 묻는 질문 [FAQ]

1. AT89S52는 어떤 장점을 제공합니까?

Microchip의 혁신적인 비 휘발성 메모리를 활용하는 AT89S52는 일반적인 80C51 명령어 세트와 부드럽게 통합됩니다.내장 플래시 메모리를 사용하면 번거롭지 않은 시스템 내 업데이트가 가능해 반복 개발 및 동적 제품 조정의 발전한 요구를 충족시킵니다.이것은 전통과 현대 기능의 균형을 맞추는 중요한 도구입니다.

2. AT89S52 마이크로 컨트롤러는 어떻게 특징 지어집니다.

이 마이크로 컨트롤러는 Atmel의 최첨단 비 휘발성 기술을 기반으로 8K 바이트의 플래시 메모리를 자랑하는 저전력 사용을 조화시킵니다.이 조화로운 블렌드는 효율성과 신뢰성이 성능에 대한 사용자의 기대와 깊이 공명하는 여러 응용 프로그램에 적합합니다.

3. AT89S52 마이크로 컨트롤러의 핀 수는 얼마입니까?

40 핀 세트를 특징으로하는 마이크로 컨트롤러에는 32 개의 GPIO 핀, 여러 타이머, 다중 인터럽트, 직렬 포트 및지지 회로가있는 온칩 발진기가 포함됩니다.이러한 유연한 핀 아키텍처는 다양한 디자인 경로를 수용하여 튼튼한 인터페이스 솔루션을 요구하는 프로젝트에 호소합니다.

4. AT89S52 마이크로 컨트롤러는 어떤 역할을 수행 할 수 있습니까?

이 마이크로 컨트롤러는 적응할 수 있으며 다양한 디지털 제어 응용 프로그램을 감독합니다.운영, 유휴 및 전원 다운 작동 방식은 에너지 사용 최적화에 효과적으로 사용됩니다.이는 배터리 장수가 전원 관리 목표와 일치하는 배터리 의존 장치에 유리합니다.

5. AT89C52 마이크로 컨트롤러를 구별하는 것은 무엇입니까?

8051 라인업에 속한 AT89C52는 8KB의 프로그래밍 가능한 플래시 메모리와 256 바이트의 RAM을 제공합니다.그것은 주목할만한 탄력성을 나타내며, 최대 1000 개의 쓰기/지우기 사이클을 지속하여 엄격한 응용에 적합성을 향상시킵니다.강력한 성능이 중요 해지는 장기 시나리오에서 내구성이 매력적입니다.
