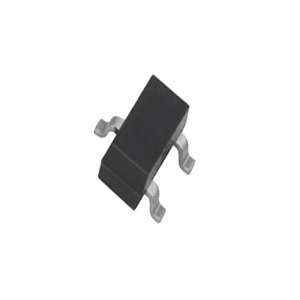

그만큼 BSS138 N- 채널 MOSFET의 패밀리에 속하며, 3.5 옴의 저항성이 낮고 40pf의 입력 커패시턴스로 유명합니다.이 특정 MOSFET은 SMD (Surface-Mount Device) 패키지 내로 논리 수준 작업에 맞게 조정됩니다.BSS138은 20ns에서 스위치를 완료 할 수있는 고속 및 저전압 응용 프로그램에 이상적입니다.사용량은 효율적인 성능이 명백해지는 휴대 전화와 같은 다양한 휴대용 장치에 걸쳐 있습니다.
MOSFET은 0.5V의 낮은 임계 전압을 특징으로하며 수많은 회로의 효율을 향상시킵니다.BSS138은 200MA의 연속 전류와 최대 1A의 피크 전류를 처리 할 수 있습니다.이러한 한계를 초과하면 신중한주의가 필요한 요소 인 구성 요소가 손상 될 수 있습니다.BSS138은 작은 신호 작업에서 안정적으로 수행합니다.그러나 현재 취급의 한계는 부하가 높은 응용 프로그램에서 사려 깊은 고려 사항을 요구합니다.실제 사례의 경우 전력 제약 장치를 조립할 때 잠재적 인 회로 고장을 우회하기 위해 이러한 제한 사항을 알고 있어야합니다.
• 2N7000
• 2N7002
• NTR4003
• FDC558
• FDC666
• BS170
• IRF3205
• IRF540N
• IRF1010E
• 2N7000
• BS170N
• FDN358P
• BSS84

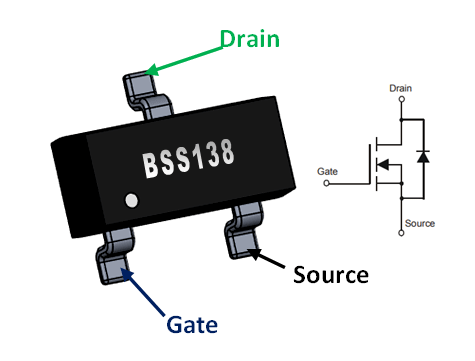

이 터미널은 MOSFET을 통해 흐르는 전류의 출구 지점 역할을합니다.이 터미널의 현재 관리는 최적의 회로 성능에 적합합니다.많은 사람들은 종종 소스 연결에서 저항을 최소화하는 데 중점을 둡니다.효율적인 전류 흐름은 성능 향상뿐만 아니라 기술적 인 필요성을 달성함으로써 만족도를 높일 수 있습니다.
이 터미널은 소스와 배수 사이의 연결을 조절하여 MOSFET의 편향을 제어합니다.게이트 스위치가 전반적인 전력 효율에 영향을 미치는 속도는 성능 분석에 영향을 미치는 것뿐만 아니라 원활하게 작동하는 회로를 제작하는 데 자부심을 갖는 세부 사항입니다.게이트 커패시턴스는이 변조의 핵심 요소이며, 전환 시간과 전압 정밀도에 영향을 미치면 섬세한 조정과 미세 조정이 필요합니다.
이 터미널을 통해 전류가 들어가고 배수구의 유입 능력은 MOSFET의 작업량 용량을 지시합니다.여기에는 열 응력에 대한 보호 기능이 포함됩니다. 열 응력에 대한 보호 기능은 종종 방열판 및 최적화 된 PCB 레이아웃과 같은 열 관리 기술을 포함합니다.잘 채워진 효율적인 배수로에서 파생 된 만족도는 단순히 기술적이지 않습니다.디자인이 저하없이 더 높은 전력 수준을 견딜 수있는 것을 보는 것은 누구에게도 성취감을 가져옵니다.
사양 |
값 |
유형 |
N- 채널 MOSFET 논리 레벨 |
국가 저항 |
3.5 옴 |
연속 드레인 전류 (ID) |
200 MA |
배수 소스 전압 (VDS) |
50 v |
최소 게이트 임계 값 전압 (VGS) |
0.5 v |
최대 게이트 임계 값 전압 (VGS) |
1.5 v |
시간을 켜십시오 |
20 ns |
시간을 끄십시오 |
20 ns |
패키지 |
SOT23 SMD |
배수 소스 전압 (VDS) |
50 v |
게이트 소스 전압 (VGSS) |
± 20 v |
T = 25 ° C에서 연속 드레인 전류 (ID) |
0.22 a |
펄스 배수 전류 |
0.88 a |
최대 전력 소산 |
300MW |
작동 및 저장 온도 범위 |
-55 ° C ~ +150 ° C |
납땜의 최대 납 온도 |
300 ° C |
열 저항 |
350 ° C/W. |
입력 커패시턴스 |
27 pf |
출력 커패시턴스 |
13 pf
|
역 전달 커패시턴스 |
6 pf |
게이트 저항 |
9 옴 |

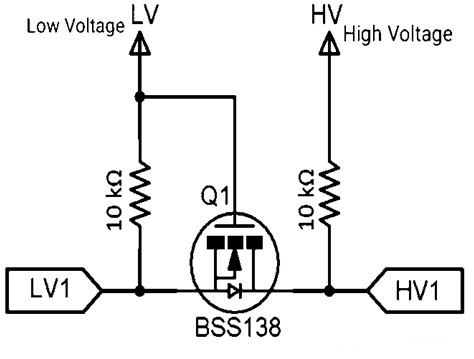

BSS138 MOSFET을 양방향 레벨 시프터로 통합하려면 저전압 (3.3V) 및 고전압 (5V) 측면에 신중한 연결이 포함됩니다.MOSFET의 게이트는 3.3V 공급 장치에 연결하고 소스는 저전압 버스와 연결되며 배수는 고전압 버스와 연결됩니다.이 설정은 원활한 양방향 로직 레벨 이동을 보장하여 다양한 전압이있는 장치가 안전하게 통신 할 수 있도록합니다.
입력 신호가 없으면 출력은 3.3V 또는 5V로 높은 상태로 유지되며 저항 R1 및 R2를 통해지지됩니다.MOSFET은 오프 상태 (0V VGS)에 남아 있습니다.이 기본 구성은 불필요한 전력 사용을 최소화하고 회로 안정성을 유지합니다.안정적인 대기 성능을 위해서는 적절한 저항 값을 선택하려면 필요합니다.
저전압 측을 0V로 줄이면 MOSFET이 활성화되어 고전압 측면에서 출력 신호가 낮아집니다.이 전환은 혼합 전압 설정에서 이러한 변경 및 고속 데이터 전송이 필요한 통신 프로토콜에 사용됩니다.
고전압 측면에서 전압을 낮추면 MOSFET가 켜집니다.이 양방향 이동은 시스템의 유연성과 기능을 향상시킵니다.MOSFET의 스위칭 속성을 향상 시키면 특히 정밀한 전압 제어가 필요한 응용 분야에서 시스템의 신뢰성과 효율성을 더욱 높일 수 있습니다.이러한 포괄적 인 관찰을 통해, 양방향 논리 수준은 다른 전압을 다리뿐만 아니라 통신 프로세스를 강화하여 무결성과 탄력성을 모두 보장한다는 것이 분명합니다.
BSS138은 칭찬 가능한 전기 특성 덕분에 저전압 및 저전류 응용 분야에서 명성을 얻었습니다.낮은 임계 값 전압을 통해 최소 전압에서 활성화 할 수 있으므로 배터리 작동 장치 및 휴대용 전자 제품에 이상적인 선택이됩니다.이 품질은 에너지 효율에 대한 압박감에 의해 현대 전자 제품에서 점점 더 관련성이 높아지고 있습니다.소형화로 향하는 경향이 발전함에 따라 BSS138과 같은 구성 요소는 감소 된 전압에서 효과적으로 작동 할 수 있으며 배터리 수명을 연장하고보다 컴팩트 한 장치 설계를 가능하게하는 역할을합니다.
BSS138의 한 가지 사용은 양방향 논리 수준 시프터입니다.이 장치는 다양한 전압 레벨에서 작동하는 다양한 시스템 간의 원활한 통신을 보장하는 데 도움이됩니다.이러한 기능은 다양한 전압 요구 사항이있는 여러 마이크로 컨트롤러 또는 센서가 원활하게 통합 해야하는 복잡한 설정에서 매우 중요합니다.BSS138의 신뢰할 수있는 성능은 신호 무결성을 유지하여 전자 시스템의 효율성과 기능을 향상시킵니다.이 애플리케이션은 센서 및 주변 장치의 통합이 적절한 통신을 위해 전압 레벨 일치가 필요한 마이크로 컨트롤러 프로젝트에서 자주 볼 수 있습니다.
BSS138은 DC-DC 컨버터 설계, 특히 효율적인 전압 조절이 필요한 시나리오에서 중요합니다.이 컨버터는 소비자 전자 및 산업 시스템의 중심이며 불안정한 입력으로 인한 출력 전압의 안정성이 필요합니다.현장 저항이 낮기 때문에 BSS138은 전도 손실을 최소화하여 전환 효율을 높입니다.이러한 효율성은 특히 배터리 수명 및 에너지 절약이 성능에 영향을 미치는 재생 에너지 시스템 및 휴대용 전자 장치와 같은 전력 민감성 애플리케이션에서 특히 좋습니다.
최소한의 온 국가 저항을 요구하는 상황에서 BSS138 MOSFET이 눈에.니다.이 기능은 전력 소실을 줄여 열 관리 및 전반적인 장치 성능을 향상시킵니다.전원 공급 장치를 예를 들어, 낮은 현장 저항은 효과적인 전력 전송과 최소 열 발생을 보장하여 전자 부품의 신뢰성과 수명을 높이십시오.강화 된 열 성능은 또한 BSS138이 열 소산 관리가 필요한 고밀도, 소형 전자 설계에 적합합니다.
e- 모형의 확장 도메인에서 BSS138은 전기 자동차 및 기타 전자 회전 혁신에 사용됩니다.효율적인 전력 관리는 이러한 시스템의 성능, 안전 및 내구성에 사용됩니다.BSS138의 특성은 전기 자동차 내의 전력 분배 및 관리 회로의 저전력 손실과 높은 신뢰성에 대한 엄격한 요구 사항을 지원합니다.이 MOSFET은 유능한 전력 변환 및 관리가 시스템의 성능과 지속 가능성에 영향을 미치는 재생 가능 에너지 시스템에서도 가치가 있습니다.이러한 기술이 진행됨에 따라 BSS138과 같은 구성 요소는 계속 발전을 이끌 것입니다.
