CD4017BE CMOS 카운터 : 기능, 기능 및 사용법

CD4017BE 카운터는 작업 및 시퀀싱 작업에 디지털 시스템에 널리 사용되는 다목적 CMOS 기반 통합 회로입니다.시계 입력의 Schmitt 트리거를 포함하여 10 개의 출력 및 강력한 제어 기능을 사용하면 정확한 펄스 모양과 안정적인 시스템 성능을 보장합니다.CD4017BE의 신뢰할 수 있고 효율적인 디자인은 디지털 디스플레이에서 주파수 분배기에 이르기까지 일반적으로 발견되면 현대 전자 제품에서 귀중한 구성 요소가됩니다.이 기사는 주요 기능, 핀 구성 및 실제 응용 프로그램을 파고 다양한 기술 혁신에서 중요성에 대한 비전을 제공합니다.

목록

CD4017BE 카운터 이해

그만큼 CD4017BE 다양한 계산 및 시퀀싱 요구를 위해 설계된 CMOS 기반 통합 회로입니다.10 개의 출력 및 CP, CR 및 INH 입력 터미널을 특징으로하여 다양한 디지털 시스템에 적합합니다.시계 입력에 Schmitt 트리거를 사용하면 펄스 모양을 관리하여 다른 클록 신호 전환을 수용합니다.이 기능은 펄스 정밀도가 동적 인 시스템에는 오류를 방지하고 정확도를 유지하는 데 필요합니다.

낮은 클럭 비활성화 신호를 사용하면 시계가 진행될 때 카운트를 증가시키고 디코딩 출력으로 전달할 수 있습니다.엔지니어는 안정적인 시스템을 만들기위한 신뢰성을 중요하게 생각합니다.유능한 전환 관리는 현대 전자 제품에서의 역할을 보여줍니다.디지털 디스플레이 및 시퀀싱 작업에 널리 사용되며 각 펄스의 중요성을 강조합니다.

실제 설정에 통합되면 카운터의 펄스 모양은 시스템 복잡성을 줄여 기능과 신뢰성에 대해 감사하는 정교한 설계를 보여줍니다.또한, 전통적인 계산 역할을하기 위해 CD4017be는 정밀성과 유연성을 요구하는 혁신적인 응용 분야에서 빛을 발합니다.

교체 및 동등한

• CD4017BPWR

• SN74HC4020N

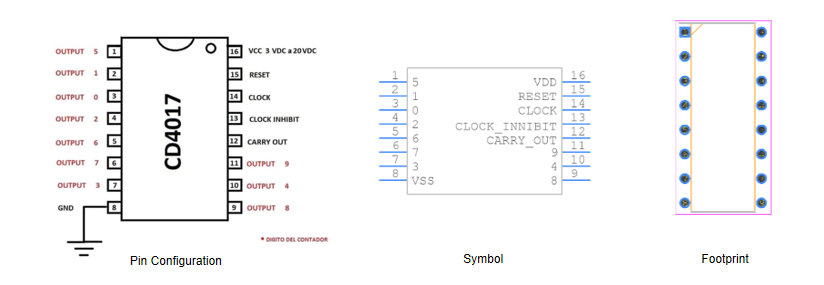

CD4017BE 기호, 발자국 및 핀 구성

Q0-Q9 (핀 1-7, 9-11)로 식별 된 출력 계산을 담당하는 핀은 주요 신호를 전달하지만 순차적으로 구성되지는 않습니다.디자이너는 종종 이러한 출력을 LED 또는 기타 지표에 연결하여 다양한 응용 프로그램에서 실시간 피드백을 제공합니다.올바른 연결을 보장하려면 회로도를 참조해야합니다.합병증을 방지하기 위해 출력은 한계 내에서 유지되어야합니다.

전원 및지면 연결

• PIN 8은 VSS/접지 역할을하며 회로의 접지에 연결하고 전압 레벨에 대한 활성 기준 역할을합니다.안정적인 접지 연결은 디지털 회로에서 잠재적 노이즈를 완화합니다.

• VDD/VCC로 표시된 핀 16은 일반적으로 +5V 소스에 연결된 전원 공급 장치 핀 역할을합니다.이 핀 근처에 분리 된 커패시터를 배치하면 전력이 안정화되어 전압 변동이 줄어 듭니다.이 측정은 안정성을 유지하는 데 도움이되므로 불규칙한 칩 동작을 방지합니다.

제어 및 관리 핀

• 이월로 알려진 핀 12는 1에서 10으로 사이클링 후 높이 올라가서 캐리 아웃 신호를 제공합니다.10을 초과하는 카운트가 필요한 작업에서 계단식을 용이하게합니다.

• 핀 13에 할당 된 클록 활성화는 높은 경우 수를 중단하여 작업을 일시 중지합니다.이 기능은 외부 이벤트와 동기화하는 데 가치가 있습니다.

• 핀 14로 식별 된 클럭 핀은 카운팅 프로세스를 구동하여 각 양의 펄스로 카운트를 발전시킵니다.연결은 일반적으로 외부 타이머 또는 마이크로 컨트롤러로 이루어지며, 디지털 회로에서 정확한 타이밍 제어가 필요하다는 것입니다.

• PIN 15는 재설정 핀으로, 카운트 시퀀스를 1로 다시 연결합니다. 타이밍의 정밀도 재설정 작동은 자동화 된 시스템에서 사용되는 시퀀스가 ​​원하는대로 시작되도록합니다.

CD4017BE 기술 매개 변수

제품 속성	속성 값
제조업체	텍사스 악기
패키지 / 사례	PDIP-16
포장	튜브
기술	CMOS
로스 상태	비 로크 준수
세다 비율	5.5MHz
운영 공급 전압	3V ~ 18V
운영 온도	-55 ° C ~ 125 ° C
설치 스타일	을 통해 구멍
계산 방법	동기
숫자 비트의	10 비트
숫자 종료의	16
제품 유형	계수기 ICS

CD4017BE 기능

균형 잡힌 출력 성능

CD4017BE는 균형 잡힌 출력 성능을 나타내며 10 개의 출력 상태에서 꾸준한 작동을 제공합니다.이 균일 한 동작은 디스플레이 시스템 및 LED 체이서를 포함하여 복잡한 시퀀싱 요구에 따라 작업에 적합합니다.

정적 및 유연한 작동에 대한 보호

탄력성을 위해 설계된이 장치는 정적 배출을 견딜 수 있으며 다양한 환경에서 수명과 신뢰성을 향상시킵니다.시계 신호없이 작동하여 정적 설정에서 논리 상태를 유지할 수 있습니다.이 유연성은 에너지 절약이 강조되거나 신호 발생이 드물면 유용합니다.

최소 전력 사용

낮은 전력 인출로 인해 CD4017은 ​​배터리 구동 기기에 적합합니다.다양한 전압 범위 (3V-15V)에서 잘 작동하므로 휴대용 장치에서 더 큰 시스템에 이르기까지 모든 것에 적응할 수 있습니다.

메커니즘을 재설정하십시오

재설정 메커니즘을 특징으로하는이 장치는 알려진 상태로 신속하게 되돌아 갈 수 있으며 문제 해결 및 안정적인 작동을 지원할 수 있습니다.순차적 논리가 타이밍 정밀도 및 상태 유지 문제가있는 경우,이 기능은 유리한 것으로 판명됩니다.

주파수 분할 다목적 성

CD4017BE는 주파수 분할에서 뛰어나 다양한 입력 펄스를 관리하여 10 개의 다른 출력 주파수를 생성합니다.다목적 성은 디지털 시계와 카운터 디자인으로 평가됩니다.이러한 기능을 활용하려면 잠재적 인 응용 문제를 고려하면서 특정 요구를 해결하고 성능을 최적화하기 위해 통찰력있는 회로 설계가 필요합니다.

운영 메커니즘

CD4017BE는 CLK 핀을 통해 클럭 펄스에 응답하며 각 펄스가 순차적으로 출력 핀을 활성화하여 반복적 인 계산주기를 만듭니다.이 프로세스는 특히 순서대로 진행되는 주파수 분할 및 시퀀스 계수와 같은 응용 프로그램에 적합합니다.

클록 펄스 상호 작용

클럭 펄스는 CD4017BE를 안내하여 뚜렷한 시퀀스를 점화시킵니다.각 펄스는 LED 제어 또는 타이밍 신호 생성과 같은 응용 분야의 중심적인 순환 조작 인 후속 출력 핀으로 전환됩니다.이 리듬은 실제 시나리오에서 타이밍의 복잡성을 반영합니다.

주파수 부서의 응용 프로그램

CD4017be 세그먼트는 세그먼트를 Finesse로 클럭 시켜서 더 높은 주파수를 더 부드러운 주파수로 바꿉니다.다양한 디지털 회로에 대한 특정 시계 신호를 제작하는 데 필수적입니다.정교한 시스템 에서이 동기화는 원활한 작동을 용이하게하여 시계 입력의 고요한 리듬 케이던스를 생성합니다.

시퀀스 계산 및 관련성

시퀀스 카운팅은 무수한 작전 내에서 자리를 찾습니다.CD4017BE는 정확한 타이밍을 요구하는 프로세스를 오케스트레이션하고 흐름이 적시에 의존하는 트래픽 시스템과 같은 조화 활동을 조화시킵니다.자동화에서는 기계 활성화를 우아하게 조정하여 효율성을 산업 리듬으로 직조합니다.

CD4017BE의 다양한 응용

컴퓨팅 응용 프로그램

CD4017BE는 키보드 및 마우스와 같은 장치의 입력 펄스를 적절하게 관리하여 정확한 데이터 입력 및 상호 작용을 보장하여 사용자 인터페이스를 향상시킵니다.이 장치에서 구현 된 카운터는 게임 또는 그래픽 디자인과 같이 높은 정밀도와 속도를 요구하는 도메인의 심각한 측면 인 응답 성을 향상시킵니다.

계측 용도

계측 세계에서 CD4017은 ​​체중 및 화학 적정 공정을 모니터링하는 측면을 지원합니다.정제 된 센서 판독 값을위한 여러 단계를 관리하여 실험실에서 정확한 측정을 초래합니다.이러한 정확도는 데이터 신뢰성을 강화할뿐만 아니라 미래를 바라 보는 혁신적인 연구 방법을 연료로합니다.

전자 제어

전자 시스템에 포함되면 CD4017BE는 운영 흐름 및 타이밍을 감독하여 DVD 플레이어 또는 AC 시스템과 같은 장치의 기능을 향상시킵니다.최적의 스케줄링을 보장하면 에너지 효율적인 솔루션 개발에 도움이됩니다. 전력 사용을 줄이고 장치 수명 연장을 연장하여 지속 가능성에 대한 수요 증가를 충족시킵니다.

데이터 처리의 발전

데이터 처리에서 CD4017Be를 사용하면 전송 정확도 및 처리 속도가 선명 해집니다.일관된 데이터 흐름이 지배적 인 네트워킹 장비에서는 시스템 효율 및 안정성에 대한 기여가 분명합니다.정확한 신호 처리를 가능하게함으로써 원활한 통신을 지원하고 데이터 손실 또는 손상의 위험을 완화시킵니다.

산업 자동화

산업 환경에서 CD4017BE는 기계 변위 신호에 예리한 시선을 유지합니다. 이는 정확한 움직임과 각도를 제어하는 ​​궁극적 인 요소입니다.이 응용 프로그램은 자동 조립 라인을 향상시켜 정확한 포지셔닝이 생산성과 균일 성을 향상시킵니다.정교한 자동화 기술에 대한 문을 열어 혁신적인 제조 방법을 촉진하고 산업 경쟁력을 높입니다.

장단점

프로

카운터는 -40 ℃에서 125 ℃에서 넓은 온도 범위에서 효율적으로 작동하는 놀라운 적응성을 보여줍니다.디자인에는 반 정적 보호가 포함되어 있으며 민감한 맥락에서의 신뢰성 향상이 포함됩니다.엔지니어는 여러 회로 설계에 완벽한 통합을 위해 다양한 패키지 옵션 (SOP14, TSSOP14 및 DIP14)을 높이 평가합니다.

Johnson Counter Architecture는 높은 계산 속도를 촉진하여 타이머 및 시퀀서와 같은 응용 프로그램에 사용되는 디지털 시스템에 상당히 유익한 것으로 입증되었습니다.이 아키텍처는 대부분 전자 설계에서 복잡한 타이밍 메커니즘의 복잡성을 완화하기위한 가치가 있습니다.

단점

수많은 혜택을 제공하는 동안 카운터에는 특정 제한 사항이 제공됩니다.동적 새로 고침 기능이 부족하여 시계 제어 비트 바이 브리트 리프레핑을 요구하는 특정 조건에서 성능에 영향을 줄 수 있습니다.자체 레스 세트 메커니즘이 없으면 수동 중재 또는 외부 회로가 재설정되어 일부 설계에 합병증 레이어를 추가해야합니다.

또한, 카운터의 범위는 10으로 제한되어있어 광범위한 범위에 대한 보충 카운터가 필요하므로 광범위한 계산 요구가있는 시스템에서 도전을 제기 할 수 있습니다.실무자들은 종종이를 극복하기 위해 여러 카운터를 계단식시키는 데 의지하지만 복잡성을 증가시킬 수 있습니다.

자주 묻는 질문 [FAQ]

1. CD4017BE는 무엇에 사용됩니까?

CD4017be는 저 범위 계산 작업을 관리하는 데 탁월합니다. 0에서 10까지의 수를 효과적으로 처리합니다. Johnson 10 단계 10 년대 카운터로서 회로 설계를 단순화하여 복잡성을 줄이고 공간을 절약 할 수있는 능력으로 인해 매력적입니다.설계 효율성에 크게.

2. CD4017BE 카운터의 입력 신호 유형은 무엇입니까?

이 카운터는 다양한 소수점 디지털 신호를 허용합니다.구체적으로, 클록 신호, 재설정 신호 및 클록 비활성화 신호.이 다목적 성은 다양한 디지털 응용 프로그램에서 정확한 제어 및 타이밍을 허용하므로 정확성을 요구하는 복잡한 작업에 적합합니다.

3. Johnson 10 년 카운터는 무엇입니까?

Johnson 카운터는 D 플립 플롭으로 구성된 5 비트 설정을 사용하여 작동하여 순환 10 년 카운터를 형성합니다.이 구조는 신뢰할 수있는 출력 이동 및 예측 가능한 시퀀스를 보장하여 복잡한 순차적 논리 회로에서 실질적인 이점을 제공합니다.

4. CD4017BE의 작동 온도 범위는 얼마입니까?

-55 ° C ~ 125 ° C의 넓은 온도 범위에서 기능하는 CD4017BE는 상당한 적응성을 나타냅니다.이 탄력성은 산업 환경에서 일반적으로 발견되는 가혹한 조건을 포함하여 다양한 환경에서의 성능을 향상시킵니다.

5. CD4017BE 카운터의 재설정 방법은 무엇입니까?

비동기 재설정 메커니즘을 특징으로하면 재설정 신호가 낮아질 때 활성 출력이 빠르게 지워집니다.이 기능을 통해 빠른 재건축, 끊임없이 변화하는 응용 분야에서 시스템 응답 성 및 신뢰성을 향상시킬 수 있습니다.
