LM311D 비교기에 대한 포괄적 인 안내서

이 기사는 정확한 전압 감지 및 빠른 응답을 위해 최적화 된 고속 저전력 구성 요소 인 LM311 전압 비교기를 파헤칩니다.신호 조절 및 아날로그-디지털 전환과 같은 응용 프로그램에 이상적입니다.낮은 입력 전류 및 광범위한 전압 범위 적응성으로 인해 통신 시스템, 센서 응용 프로그램 및 자동 제어 회로에 사용할 수 있습니다.다양한 조건에서 LM311의 강력한 성능은 산업 복원력을 강조하며 CAD 모델, 다양한 논리 시스템과의 호환성 및 실질적인 통찰력을 포함하여 주요 기능을 다루는 시스템 성능을 최대화하는 데 도움이됩니다.

목록

CAD 모델

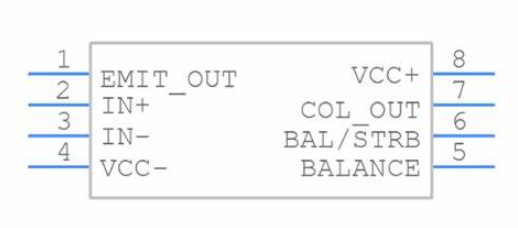

상징

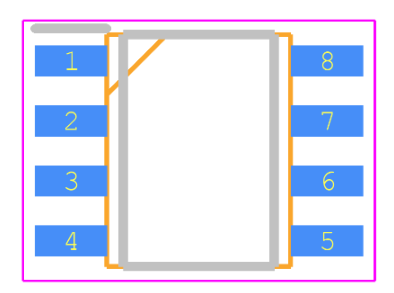

발자국

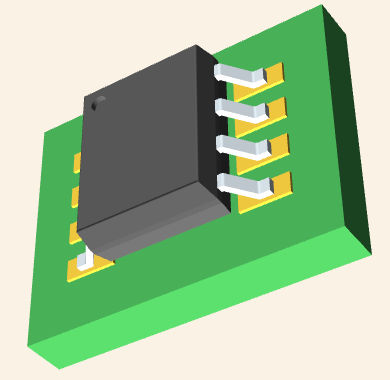

3D 구조 모델

LM311D의 개요

그만큼LM311D다양한 전원 공급 장치를 지원하는 능력을 통해 적응성이 빛납니다.이 설계는 ± 15V와 같은 작동 증폭기에 일반적으로 사용되는 이중 극성 공급 장치에서 효율적인 작동을 보장하며 5V 논리 시스템에도 원활하게 적응합니다.이 유연성은 수많은 전자 응용 프로그램에서 역할을 향상시켜 아날로그와 디지털 요소를 모두 조화시키는 회로를 만들 수 있습니다.미묘한 장점은이 호환성을 활용하여 복잡한 설계 프로세스를 간소화하는 데 있습니다.

LM311D는 대부분의 TTL 및 MOS 논리 회로를 다루는 광범위한 호환성으로 두드러집니다.이 특성은 기존 전자 환경과 현대 전자 환경 모두에서 동적 구성 요소로 위치합니다.이 비교기를 혼합 신호 프레임 워크에 통합하는 용이성은 여러 논리 패밀리가 공존하는 혼합 신호 프레임 워크로 회로 인터페이스 복잡성을 줄이고 개발 타임 라인을 가속화하는 데 감사합니다.

LM311D는 램프와 릴레이를 직접 구동하는 기능을 보유하고있어 50mA의 전류에서 최대 50V를 처리 할 수 ​​있습니다.이 속성은 비교기가 주변 장치를 직접 제어하여 자동 제어 시스템을 가능하게하는 응용 분야에서 현저합니다.이러한 작업을 수행하는 데있어 LM311D의 효과는 다양한 조건 하에서의 신뢰성이 종종 테스트되는 산업 상황에서 공명합니다.주로 주목할만한 것은 입력 및 출력 격리 기능으로 시스템 아키텍처에서 위도를 더 많이 제공합니다.비교기가 간섭없이지면 참조 하중을 구동 할 수 있도록함으로써보다 일관되고 신뢰할 수있는 작동을 달성하여 정교한 시스템에서 잠재적 신호 간섭 장애물에 대한 통찰력있는 파악을 보여줄 수 있습니다.

LM311D의 특성

특징	사양
최대 입력 전류	150 NA
최대 오프셋 전류	20 NA
차동 입력 전압 범위	± 30 v
전력 소비	± 15 v에서 135 MW
공급 전압	+5 v ~ ± 15 v
출력 전류	50 MA

명세서

유형	매개 변수
수명주기 상태	Active (마지막 업데이트 : 7 개월 전)
공장 리드 타임	25 주
산	표면 마운트
장착 유형	표면 마운트
패키지 / 케이스	8- SOIC (0.154, 3.90mm 너비)
핀 수	8
무게	4.535924G
요소 수	1
작동 온도	0 ° C ~ 70 ° C
포장	튜브
JESD-609 코드	E4
부품 상태	활동적인
수분 감도 수준 (MSL)	1 (무제한)
종료 수	8
ECCN 코드	귀 99
유형	범용
터미널 마감	니켈/팔라듐/금 (NI/PD/AU)
최대 전력 소산	710MW
터미널 위치	이중
터미널 형태	갈매기 날개
기능 수	1
공급 전압	15V
기본 부품 번호	LM311
핀 수	8
출력 유형	DTL, MOS, Open-Collector, Open-Emitter, RTL, TTL
공급 전압	15V
회로 수	1
공칭 공급 전류	7.5MA
전력 소산	710MW
출력 전류	50ma
최대 공급 전류	6MA
전파 지연	200 ns
정지 전류	7.5MA
지연 시간을 켜십시오	200 ns
응답 시간	200 ns
전압 - 공급, 단일/듀얼 (±)	5V ~ 30V ± 2.5V ~ 15V
채널 당 출력 전류	200pa
입력 오프셋 전압 (VOS)	7.5MV
무도 공급 전압 -MOM (VSUP)	-15V
전압 게인	106.02dB
평균 바이어스 전류 - 최대 (IIB)	0.3μa
최대 입력 전류	250NA
이중 공급 전압	9V
입력 바이어스 전류	250NA
전압 - 입력 오프셋 (최대)	7.5MV @ ± 15V
현재 - 입력 바이어스 (최대)	0.25μa @ ± 15V
키	1.25mm
길이	5mm
너비	4mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

기능 블록 다이어그램

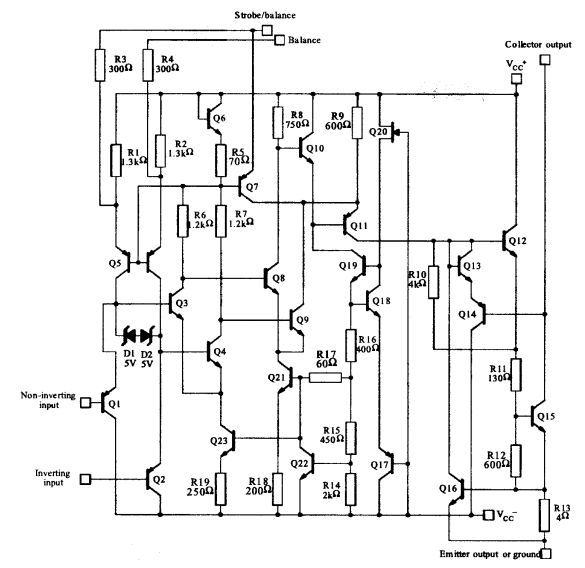

도식 다이어그램

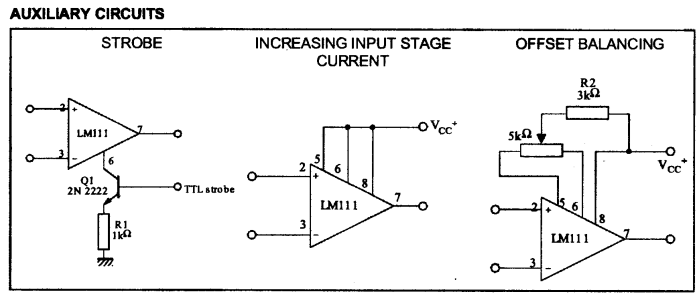

전형적인 APLLICICATION CEMATIC

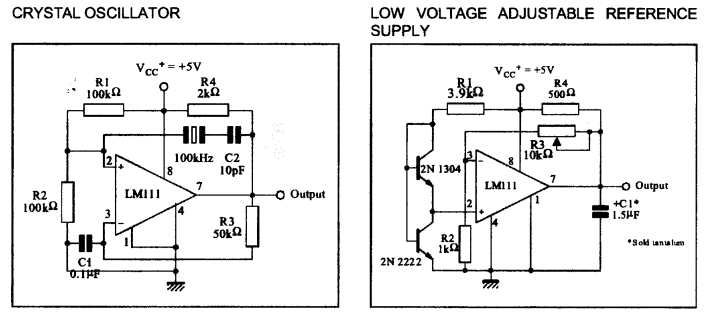

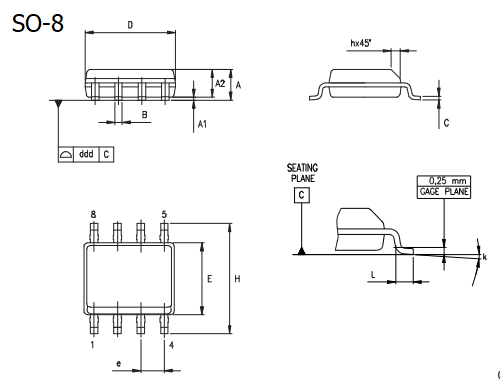

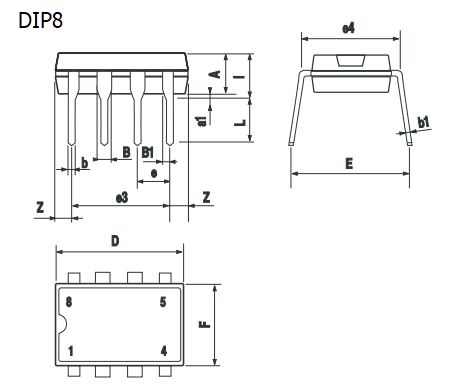

패키지

LM311D의 제조업체

Stmicroelectronics는 반도체 기술에서 눈에 띄며, 미세 전자 공학의 심오한 능력을 활용하여 진행을 자극합니다.광범위한 제조 기능과 광범위한 IP 포트폴리오를 통해 STMICROELECTRONICS는 업계에서 위치를 유지합니다.SOC (System-on-Chip) 기술에 대한 전문 지식을 보여줌으로써 다양한 기술 영역을 능숙하게 통합하여 현대 기술 수렴의 본질을 구현합니다.

Microelectronics의 역동적 인 영향으로 Stmicroelectronics는 고급 기술을 통해 혁신을 주도합니다.이러한 기술은 기존 기술을 향상시킬뿐만 아니라 커뮤니케이션, 효율성 및 확장 성의 획기적인 발전을위한 길을 열어줍니다.시스템 온 칩 기술은 솔루션 제품군에서 중요한 역할을하며 단일 칩 내에 여러 기능을 통합 할 수 있습니다.이러한 통합은 제품 설계를 개선하고 비용을 경제화하며 성능 효율성을 향상시킵니다.

데이터 시트 PDF

LM311D 데이터 시트 :

LM111,211,311.pdf
