MC34063ADR2G 스위칭 조절기 탐색 : 기능, 기능 및 용도

이 기사는 MC34063A 시리즈와 전자 제품의 광범위한 응용 분야에서의 역할을 강조합니다.LM2575 및 MC33063A와 같은 대안, 전압 범위 및 전류 출력과 같은 기본 사양을 검사하고 비용 효율성 및 열 문제를 포함한 칩의 장점 및 단점에 대해 설명합니다.텍스트는 또한 인덕터, 다이오드 및 커패시터가있는 스위칭 레귤레이터와 관련된 작동 원리를 다룹니다.효과적인 열 관리의 중요성과 함께 소형 및 비용에 민감한 환경의 실제 응용 프로그램이 강조됩니다.

목록

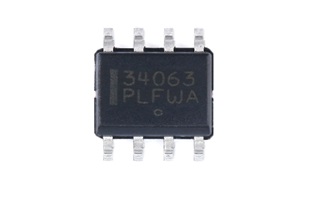

MC34063ADR2G의 포괄적 인 평가

그만큼 MC34063ADR2G DC에서 DC 변환기 제어 응용 프로그램에 맞게 조정 된 다목적 모 놀리 식 바이폴라 선형 통합 회로입니다.0 ° C ~ 70 ° C의 온도에서 확실하게 작동하며, 전류 전류 용량은 1.5A 및 전환 주파수는 최대 100kHz입니다.IC는 온도 보상 기준 전압 소스, 발진기, 컨버터, 논리 제어 시스템 및 스위칭 트랜지스터입니다.

밴드 갭 참조를 사용하면 안정적인 출력 전압을 유지합니다.발진기의 주파수는 핀 3의 외부 커패시터를 통해 조정됩니다.비교기 및 논리 회로는 스위칭 트랜지스터를 조절하여 피크 작동 효율을 보장합니다.외부 구성 요소 수가 최소화되면 칩을 전원 인버터, 벅 컨버터 또는 부스트 변환기로 구성 할 수 있습니다.편리한 테이프 및 릴 방법을 사용하여 쉽게 배달하고 설치할 수 있습니다.

내부 회로 및 기능 블록

온도 보상 기준 전압 소스-MC34063ADR2G의 온도 보상 기준 전압 소스는 온도 변동에도 불구하고 정확한 전압 레벨을 유지하기 위해 동적입니다.이 안정성은 특히 변동하는 열 환경에서 가치가 있으며 실제 응용 분야는 안정적인 전압 기준이 전체 회로 신뢰성을 향상 시킨다는 것을 보여줍니다.

발진기 및 주파수 설정 메커니즘-오실레이터의 주파수 설정 메커니즘은 외부 커패시터를 사용하여 설계자가 다양한 응용 프로그램 요구에 대한 작업을 정확하게 조정할 수 있습니다.이 적응성을 사용하면 MC34063ADR2G는 배터리 작동 기기에서 내장 시스템 전원 공급 장치에 이르기까지 수많은 DC에서 DC 변환 시나리오에서 뛰어납니다.

내부 비교기 및 논리 회로가 관리하는 트랜지스터 스위치 및 제어 로직 스위칭 트랜지스터는 IC의 효율성을 향상시킵니다.이 구성 요소는 전력 소산을 최소화하고 에너지 전달을 강화하기 위해 제작되었습니다.실질적인 경험은 전력 관리 설계에서 에너지 효율의 중요성을 강조하며, 모든 와트가 절약 된 모든 와트가 시스템의 견고성에 기여합니다.

MC34063ADR2G와의 대안 및 등가

• MC34063ADG

• MC34063ADR2

• MC33063ADR2G

• NCP3063DR2G

• NCV3064DR2G

MC34063ADR2G의 기술 매개 변수

작동 조건 및 전압 범위

Onsemi에 의해 제조 된 MC34063ADR2G 구성 요소는 0 ° C와 70 ° C 사이에서 효율적으로 작동합니다.전압 범위는 3V에서 40V로 확장되어 광범위한 애플리케이션을 수용합니다.이러한 유연성은 안정적인 전압 조절이 필요한 다양한 소비자 전자 제품에 매력적인 옵션이됩니다.여기에는 휴대용 가제트 및 자동차 전자 제품과 같은 장치가 포함되어 있으며, 안정성은 종종 원활한 기능과 좌절 불일치의 차이를 의미 할 수 있습니다.

설치 방법 및 스위칭 주파수

SMD (Surface-Mount Device) 또는 SMT (Surface-Mount Technology) 방법을 통한 설치를 제공하는이 장치는 PCB 레이아웃에서 설계자에게 유연성을 제공합니다.100kHz의 스위칭 주파수를 사용하면 효율성과 구성 요소 크기 사이의 균형을 맞출 수 있습니다.이 밸런싱 행위는 특히 공간과 성능이 손상 될 수없는 전력 관리 시스템 및 통신과 같은 고성능 애플리케이션에 특히 사용됩니다.

포장 및 토폴로지

8 핀 소형 개요 통합 회로 (SOIC) 패키지로 구성된 MC34063ADR2G는 소형으로 인해 다양한 설계에 완벽하게 적합합니다.일반적으로 테이프 및 릴 (TR) 포장으로 제공되며 자동화 된 생산을 지원하므로 제조 효율과 일관성을 향상시킵니다.부스트, 벅 및 반전 토폴로지에서 기능 할 수있는이 구성 요소는 다양한 전원 공급 장치 구성에 적합합니다.이는 적응력이 높게 가치있는 컨버터 및 배터리 작동 시스템의 설계에 특히 유익합니다.

물리적 차원 및 분류

MC34063ADR2G의 치수는 길이 5mm, 너비가 4mm, 높이 1.5mm입니다.이러한 측정은이를 소형 스위칭 전압 조절기로 분류합니다.크기는 성능을 희생하지 않고 우주 제약 환경으로의 통합을 허용합니다.이 특성은 특히 웨어러블 및 IoT 장치와 마찬가지로 보드 공간이 프리미엄 인 현대 전자 장치에서 특히 심각합니다.

MC34063ADR2G의 작동 원리

MC34063ADR2G는 양극성 트랜지스터 메커니즘에서 작동하며, 온도 보상 대역 갭 참조는 다양한 조건에 걸쳐 안정적인 전압 출력을 유지하는 데 주된 역할을합니다.듀티 사이클을 제어하는 ​​데 사용되는 오실레이터 드라이버는 성능에 직접적인 영향을 미칩니다.또한 최대 1.5A까지 제공되는 고전류 출력 스위치는 까다로운 부하 요구 사항을 충족시킵니다.스위칭 변압기를 통한 입력 전압 조절은 입력을 꾸준한 DC 출력으로 변환하기위한 최종입니다.이것은 타이밍 요소와 비교기의 결합 된 노력을 통해 달성됩니다.양의 피드백 회로는 출력 전압의 변동이 듀티 사이클의 즉각적인 조정을 자극하여 출력을 지속적으로 안정화시킵니다.다음 기본 구성 요소는이 메커니즘과 그 역할을 캡슐화합니다.

온도 보상 밴드 갭 참조

온도 변화에도 불구하고 안정적인 전압을 유지하면 밴드 갭 참조는 외부 열 조건에 의해 궁극적 인 전압 조절이 영향을받지 않도록합니다.이 특성은 온도 변동이 순간적인 환경에서 유익하여 다양한 응용 분야에서 MC34063ADR2G의 신뢰성을 보여줍니다.

발진기 드라이버

듀티 사이클을 제어하는 ​​신호를 생성하는 오실레이터 드라이버는 정확한 전압 조절에 일관된 타이밍을 보장합니다.실제 구현은 종종 효율적인 전력 관리를 달성 할 때 정확한 발진기 동작의 가치를 강조합니다.

고전류 출력 스위치

최대 1.5A를 제공 할 수있는 출력 스위치는 더 높은 하중의 요구를 충족합니다.유용한 시나리오에 따르면 강력한 전류 전달은 향상된 장치 성능 및 수명을 지원합니다.

스위칭 변압기 및 입력 전압 조정

다양한 입력 전압을 안정적인 DC 출력으로 변환하면 스위칭 변압기는 원하는 출력 레벨을 보장합니다.효율적으로 작동하는 변압기는 전압 변환 중에너지 손실을 최소화하여보다 신뢰할 수 있고 비용 효율적인 전력 솔루션을 초래합니다.

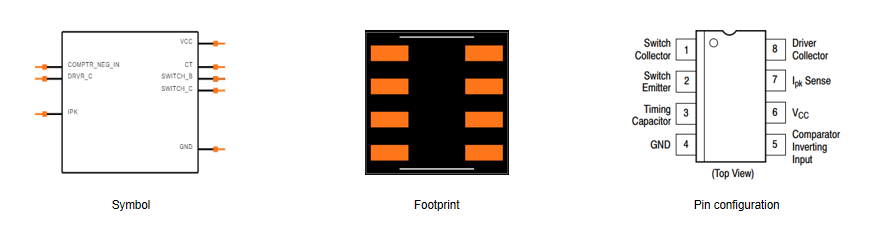

MC34063ADR2G 기호, 발자국 및 핀 구성

MC34063ADR2G는 회로 다이어그램의 독특한 기호로 표시됩니다.쉬운 인식을 위해 복잡하게 설계된이 기호는 전기 회로도 내에서 논리적으로 통합됩니다.PIN 위치 및 전반적인 기능에 대한 원하는 정보를 캡슐화하여 더 큰 회로 어셈블리 내에서 장치의 역할을 파악하는 실무자를 지원합니다.

MC34063ADR2G의 발자국은 PCB (인쇄 회로 보드)의 물리적 레이아웃과 관련이 있습니다.이 측면은 제조 중에 필요한 정확한 배치 및 납땜을 포함합니다.핀 구성과 적절한 정렬을 통해 안정적인 연결을 보장하여 장치의 성능과 장수에 영향을 줄 수 있습니다.잘 정렬 된 발자국은 잠재적 인 납땜 오류를 최소화하여 유용한 응용 프로그램에서 장치의 기능을 향상시킵니다.

MC34063ADR2G의 핀 구성은 외부 회로와의 인터페이스를 설정합니다.각 핀은 전력 입력, 접지 또는 신호 처리에 관계없이 특정 역할을합니다.

MC34063ADR2G의 장점과 단점

장점

조정 가능한 출력 전압- MC34063ADR2G는 조정 가능한 출력 전압의 유연성을 제공하여 광범위한 응용 프로그램에 맞게 조정할 수 있습니다.이 기능을 통해 엔지니어는 특정 전압 요구 사항을 충족하는 회로를 설계하여 장치 호환성 및 기능을 향상시킬 수 있습니다.

낮은 대기 전류- 낮은 대기 전류는 전체 전력 소비를 절감하여 배터리 작동 장치에 이상적입니다.에너지 낭비를 최소화 함으로써이 기능은 휴대용 장비의 수명을 연장하여 오래 지속되는 가제트에 대한 점점 더 많은 수요를 충족시킵니다.

높은 작동 주파수- 최대 100kHz의 주파수에서 작동하는이 장치는 빠른 변환율을 보장합니다.이 고주파수는 특히 동적 전원 공급 장치와 같은 빠른 응답 시간이 필요한 응용 분야에서 유리합니다.

환경 준수-MC34063ADR2G의 환경 표준 준수, 무연, 할로겐이 없으며 ROH를 준수하는 환경 표준 준수는 친환경적이고 지속 가능한 기술에 대한 헌신을 보여줍니다.이 규정 준수는 현대 규제 요구 사항과 일치하여 환경 관리를 강조합니다.

넓은 전압 범위- 3V ~ 40V의 광범위한 전압 범위 내에서 작동하므로 다양한 응용 분야에서 매우 다재다능합니다.이 광범위한 범위는 저전력 전자 장치에서 산업 장비에 이르기까지 다양한 전압 요구를 갖는 시스템 설계의 유연성을 제공합니다.

전류 제한 기능- 전류 제한 함수를 포함한 전류 제한 기능은 회로 보호를위한 보호 역할을하여 과전류 조건으로 인한 손상을 방지합니다.이 기능은 민감한 구성 요소를 보호하고 전체 시스템의 수명과 내구성을 보장하는 데 매우 중요합니다.

높은 정밀도 및 신뢰성-이 장치는 전압 제어가 높은 정밀도와 신뢰할 수있는 성능을 제공합니다.이러한 정밀도는 의료 기기 또는 통신 시스템과 같이 전압 조절을 엄격하게 제어 해야하는 응용 분야에서 유용합니다.

단점

긴 변환 시간- 주목할만한 단점은 긴 변환 시간이 길고, 빠른 전압 조정을 요구하는 응용 분야에 대한 MC34063ADR2G의 적합성을 제한합니다.즉각적인 전력 이동이 필요한 현재 시스템에서는이 제한이 상당한 도전을 제기 할 수 있습니다.

부하가 열악한 기능-장치는 부하를 따르는 기능이 열악하여 다양한 하중 하에서 전압 출력을 불안하게 할 수 있습니다.이러한 불안정성은 정밀 측정 도구와 같이 일관된 전압 레벨이 침전되는 응용 분야에서 해로울 수 있습니다.

가혹한 환경에서 안정성 감소-또 다른 한계는 고온 또는 고압 환경에서 안정성이 감소된다는 것입니다.극한 조건에서 작동하는 장치는 성능 저하를 경험하여 시스템의 안정성과 안전에 영향을 줄 수 있습니다.

MC34063ADR2G의 주요 응용 프로그램

LED 드라이브

MC34063ADR2G는 LED 드라이브에서 현저한 효능을 보여줍니다.전류를 안정화하고 정밀한 전압을 관리함으로써 LED 조명 시스템의 연장 된 수명 및 고효율을 보장합니다.이 응용 프로그램은 산업 환경 및 공공 인프라와 같은 일관된 조명을 요구하는 환경에서 매우 유리합니다.

가정용 수도 펌프

가정용 워터 펌프에서 MC34063ADR2G는 전원 공급 장치 변동을 조절함으로써 중요한 역할을합니다.이 규제는 더 나은 물 흐름 제어로 이어지고 펌프 모터의 수명을 연장시킵니다.물 흐름과 에너지 효율의 안정성이 매우 바람직한 주요 구성 요소 역할을합니다.

스마트 그리드

스마트 그리드는 효율적인 전력 관리 능력으로 인해 MC34063ADR2G로부터 상당한 이점을 얻습니다.에너지 분포 및 소비를 최적화함으로써 그리드 안정성을 유지하는 데 도움이됩니다.따라서이 구성 요소는 에너지 절약 이니셔티브를 지원하고 현대 전기 인프라의 신뢰성을 강화합니다.

전원 공급 장치 스위칭

MC34063ADR2G는 높은 효율과 신뢰성으로 인해 전원 공급 장치를 전환하는 데 광범위하게 사용됩니다.꾸준한 전압 수준을 유지하고 전력 손실을 최소화합니다.이 신뢰성은 다양한 하중 하에서 안정적인 전원 공급 장치가 필요한 다양한 전자 장치에 사용됩니다.

표면 처리 장비

표면 처리 장비는 전력 요구를 효율적으로 관리하므로 MC34063ADR2G로부터 큰 이점을 얻습니다.이로 인해 전기 도금 및 양극화와 같은 공정에서 정밀도와 일관성이 향상됩니다.그것의 신뢰성은 제조 및 마무리 처리의 엄격한 품질 관리에 유용합니다.

배터리 보호

MC34063ADR2G는 배터리 보호 시스템에 필수적이며 과충전 및 깊은 방전을 방지합니다.이 보호는 배터리 수명을 연장하고 안전을 향상시켜 의료 기기 및 휴대용 전자 제품과 같은 섬세한 응용 분야에서 주로 지배적입니다.

정밀 측정 감지기

정밀도 측정 감지기는 MC34063ADR2G가 효과적으로 충족시킬 필요가있는 안정적이고 정확한 전력 관리를 필요로합니다.이 안정성은 측정 시스템이 정확하고 신뢰할 수 있도록하여 과학 연구 및 고정밀 산업 응용 프로그램에 도움이됩니다.

MC34063ADR2G의 일반적인 문제 및 솔루션

부정확 한 출력 전압

외부 구성 요소의 매개 변수를 세 심하게 조정하여 디자인의 특정 요구에 맞도록합니다.여기에는 튜닝 저항, 커패시턴스 또는 인덕턴스가 포함될 수 있습니다.전체 회로 설계를 재평가하여 구성 요소가 잘 맞고 최적으로 배치되도록하십시오.경험에 따르면 미세 조정이 고의로 전압 정확도를 향상시킬 수 있습니다.이는 세심한 초기 레이아웃 계획이 사용되었음을 나타냅니다.

보호 메커니즘 실패

트랜지스터, 다이오드 및 퓨즈와 같은 보호 구성 요소가 올바르게 작동하는지 확인하십시오.보호 메커니즘을 담당하는 소프트웨어 알고리즘 구현을 검토하십시오.실제로 소프트웨어 내에서 중복 검사를 통합하면 잠재적 보호 장애가있을 수 있습니다.이는 하드웨어를 보호 할 때 강력한 소프트웨어의 가치를 보여줍니다.

불안정한 전원 공급 장치

전원 공급 장치 환경이 본질적으로 안정적인지 확인하십시오.여기에는 고품질 전원을 사용하고 소음을 걸러 내기 위해 커패시터 추가와 같은 원하는 전력 필터링 기술을 적용하는 것이 포함됩니다.EMC (Electromagnetic Compatibility) 기술의 응용 프로그램에 따르면 효과적인 필터링 전략이 꾸준한 전원 공급 장치 운영을 유지하기 위해 해결되고 있음을 보여주었습니다.이는 고급 필터링 솔루션을 통합하는 이점을 강조합니다.

과열 보호

과도한 열을 관리하고 소비하기 위해 방열판 또는 팬과 같은 냉각 조치를 도입하십시오.단락 또는 과도한 전류 추첨과 같이 과열에 기여할 수있는 이상을 회로에 검사하십시오.경험에 따르면 효과적인 열 관리는 과열 문제를 예방하는 데 적합합니다.이것은 효율적인 냉각 전략과 회로 무결성 검사를 통합해야 할 필요성을 재확인합니다.

비정상적인 파워 다운 보호

전원 공급 장치 전압 범위가 안전한 작동을 위해 지정된 한도 내에 있는지 확인하십시오.특히 가변 하중 조건에서 회로의 전체 안정성을 평가하십시오.관찰에 따르면 좁은 전압 공차를 유지하면 전원 다운 문제가 선점 될 수 있습니다.이는 정확한 전압 조절과 강력한 회로 설계의 중요성을 강조합니다.

운전 능력이 충분하지 않습니다

필요한 전류 및 전압 레벨을 전달할 수있는 적절한 구동 성분을 사용하십시오.회로 설계에 운전 기능을 지원하기위한 적절한 조항이 포함되어 있는지 확인하십시오.경험에 따르면 고품질 드라이버 구성 요소를 선택하면 성능이 크게 향상 될 수 있습니다.

시작에 어려움

입력 전원 공급 장치,로드 및 시작 회로와 같은 다른 관련 구성 요소를 검사하여 올바르게 지정되고 구현되도록하십시오.시작 문제를 피하기 위해 적절한 회로 설계를 보장하는 것은 궁극적입니다.실제 구현은 전체 시스템 설계, 특히 시작 단계에주의를 기울이면 많은 초기 운영 문제를 해결할 수 있음을 보여줍니다.이것은 전체적인 디자인 접근법의 중요성을 보여줍니다.

자주 묻는 질문 [FAQ]

1. MC34063의 기능은 무엇입니까?

MC34063은 벅 (스텝 다운), 부스트 (스텝 업) 또는 전압 인버터 컨버터 애플리케이션을 위해 설계된 다목적 통합 회로입니다.8 핀 딥 또는 SOIC 패키지로 둘러싸인 1.25V 기준 전압을 사용하여 컨버터의 출력을 정확하게 조정합니다.적응성으로 인해 제품 신뢰성과 효율성을 향상시키기 위해 다양한 전원 공급 장치 설계에 광범위하게 사용됩니다.

2. MC34063ADR2G IC의 목적은 무엇입니까?

MC34063ADR2G IC는 전자 회로의 출력 전압을 조절하고 관리하는 데 상당한 역할을합니다.스텝 업, 스텝 다운 및 반전 구성을 지원하여 다양한 전력 관리 요구를 해결합니다.다른 구성으로의 적용은 현대 전자 디자인에서 매력을 높입니다.소비자 전자 제품, 산업 자동화 및 통신을위한 전원 공급 장치에서 종종 찾을 수 있습니다.

3. 전압 조정기는 무엇을합니까?

전압 조절기는 입력 전압 변동 또는 다른 하중 조건에 관계없이 안정적인 출력 전압을 보장합니다.이 안정성은 민감한 전자 구성 요소를 보호하고 일관된 성능을 보장하는 데 중점을 둡니다.역사적 관행을 반영하여 규제되지 않은 전원 공급 장치는 종종 장비 고장으로 이어져 고유 한 신뢰성을 통해 이러한 문제를 예방하는 데있어 전압 조절의 역할을 보여줍니다.

4. 반전 모드에서 MC34063ADR2G의 일반적인 응용 프로그램은 무엇입니까?

반전 모드에서 MC34063ADR2G는 음의 출력 전압을 생성하며, 이는 특정 응용 프로그램의 기본입니다.일반적인 용도로는 작동 증폭기 회로, 오디오 장비 및 아날로그 신호 처리가 포함됩니다.

이러한 응용 분야에는 적절한 작동을 위해서는 음의 전압이 필요합니다.경험을 바탕으로 MC34063ADR2G와 같은 변환기를 반전

양극성 전원 공급 장치가 필요한 디자인의 세계에서 다양한 전자 장치에서 완벽하고 안정적인 성능을 보장합니다.
