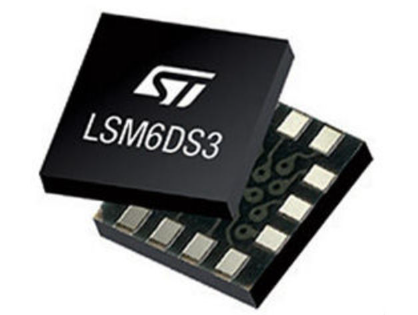

LSM6DS3 IMU 센서 : 포괄적 인 핀아웃, 기능 및 데이터 시트 분석

이 기사에서는 3 축 디지털 가속도계와 자이로 스코프를 결합한 소형 장치 인 다목적 LSM6DS3 센서를 파헤칩니다. 정확한 모션 추적 및 저전력 소비가 필요한 응용 분야에 이상적입니다.여기에는 센서의 데이터 시트, 핀 구성 및 다양한 용도가 포함되어있어 기능을 극대화하는 데 도움이되는 실용적인 통찰력을 제공합니다.증강 현실, 내비게이션 시스템 및 IoT 장치에 맞게 조정 된 고급 기능을 통해 LSM6DS3은 설계 효율성을 향상시키고 소비자 전자 및 산업 응용 프로그램에서 강력한 성능을 제공하도록 설계되었습니다.신뢰할 수있는 고해상도 모션 탐지를 통해 기술적 이점, 잠재적 응용 및 경험을 높이는 방법을 살펴보십시오.

목록

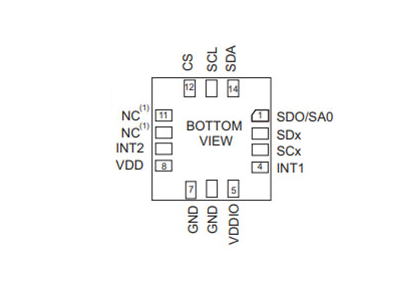

핀 구성

핀#	이름	모드 1 기능	모드 2 기능
1	SDO/SA0	SPI 4 와이어 인터페이스 직렬 데이터 출력 (SDO)	SPI 4 와이어 인터페이스 직렬 데이터 출력 (SDO)
		I²C 장치 주소의 가장 중요한 비트 (SA0)	I²C 장치 주소의 가장 중요한 비트 (SA0)
2	SDX	vddio 또는 GND에 연결하십시오	I²C 직렬 데이터 마스터 (MSDA)
3	SCX	vddio 또는 GND에 연결하십시오	I²C 시리얼 시계 마스터 (MSCL)
4	int1	프로그래밍 가능한 인터럽트 1
5	vddio (1)	I/O 핀 용 전원 공급 장치
6	Gnd	0 V 공급
7	Gnd	0 V 공급
8	VDD (2)	전원 공급 장치
9	int2	프로그래밍 가능한 인터럽트 2 (Int2y Data Enable (DEN))	프로그래밍 가능한 인터럽트 2 (Int2y Data Enable (DENY))
			I²C 마스터 외부 동기화 신호 (MDRDY)
10	NC (3)	연결되지 않은 채로 두십시오
11	NC (3)	연결되지 않은 채로 두십시오
12	CS	I²C/SPI 모드 선택	I²C/SPI 모드 선택
		(1 : SPI 유휴 모드 / I²C 통신 활성화; 0 : SPI 커뮤니케이션 모드 / I²C 비활성화)	(1 : SPI 유휴 모드 / I²C 통신 활성화; 0 : SPI 커뮤니케이션 모드 / I²C 비활성화)
13	SCL	I²C 시리얼 시계 (SCL)	I²C 시리얼 시계 (SCL)
		SPI 직렬 포트 시계 (SPC)	SPI 직렬 포트 시계 (SPC)
14	SDA	I²C 직렬 데이터 (SDA)	I²C 직렬 데이터 (SDA)
		SPI 직렬 데이터 입력 (SDI)	SPI 직렬 데이터 입력 (SDI)
		3 와이어 인터페이스 직렬 데이터 출력 (SDO)	3 와이어 인터페이스 직렬 데이터 출력 (SDO)

LSM6DS3 디자인 모델

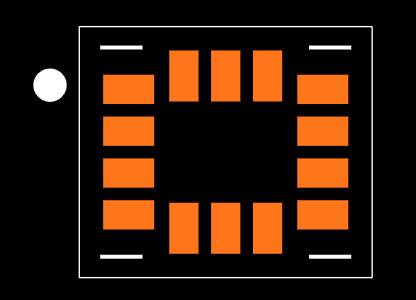

발자국 디자인

3D 구조 모델

LSM6DS3의 개요

그만큼 LSM6DS3 다재다능한 3D 디지털 가속도계와 자이로 스코프이며, 단 1.25 Ma를 소비하는 데 감사합니다.1.6 kHz의 최대 출력 데이터 속도는 정확한 모션 요구 사항이있는 응용 프로그램을 지원하며, 주로 세심한 추적 기능을 찾는 사람들에게 호소합니다.저전력 초점 으로이 장치는 배터리 수명을 연장하고 지속적인 작동을 유지합니다.이 측면은 웨어러블 및 모바일 가제트와 같은 장치에 큰 도움이되며, 이는 재충전 전에 더 긴 활동을 추구합니다.센서는 고급 모션 감지를 통합하여 참여와 전반적인 장치 기능을 모두 높입니다.연속 저전력 모드에서 작동함으로써 운동을 완벽하게 추적하여 피트니스 추적 및 제스처 인식과 같은 응용 프로그램이 번성 할 수 있습니다.이로 인해 기술이 개인 건강과 일상 생활에서 동맹국 역할을하는 방법에 대한 더 깊은 이해를 초래합니다.

기술 사양

다음은 stmicroelectronics의 기술 사양, 속성 및 매개 변수를 요약 한 표입니다. lsm6ds3tr, 수명주기 상태 및 비슷한 구성 요소에 대한 정보와 함께 ..

유형	매개 변수
수명주기 상태	Active (마지막 업데이트 : 7 개월 전)
공장 리드 타임	16 주
접촉 도금	금
산	표면 마운트
장착 유형	표면 마운트
패키지 / 케이스	14-VFLGA 모듈
핀 수	14
작동 온도	-40 ° C ~ 85 ° C TA
포장	컷 테이프 (CT)
시리즈	이모
JESD-609 코드	E4
부품 상태	활동적인
수분 감도 수준 (MSL)	3 (168 시간)
종료 수	14
ECCN 코드	귀 99
HTS 코드	8542.39.00.01
터미널 위치	맨 아래
터미널 형태	대상
기능 수	1
공급 전압	1.8V
터미널 피치	0.5mm
기본 부품 번호	LSM6D
출력 유형	I2C, SPI
최대 공급 전압	3.6v
최소 공급 전압	1.62V
아날로그 IC- 기타 유형	아날로그 회로
센서 유형	가속도계, 자이로 스코프, 온도, 6 축
키	860μm
길이	3mm
너비	2.5mm
SVHC에 도달하십시오	SVHC 없음
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

LSM6DS3의 주요 특성

특징	세부
전력 소비	콤보 정상 모드에서 0.9 mA;콤보에서 1.25 mA 최대 1.6 kHz의 고성능 모드
"항상 온"경험	가속도계와 모두에 대한 저전력 소비 자이로 스코프
스마트 FIFO	기능 세트를 기반으로 최대 8kbyte
안드로이드 호환성	Android K 및 L을 준수합니다
자기 센서 보정	외부 자기 센서를위한 단단하고 부드러운 다림질 수정
가속도계 전체 규모	± 2/± 4/± 8/± 16 g
자이로 스코프 전체 스케일	± 125/± 250/± 500/± 1000/± 2000 dps
아날로그 공급 전압	1.71 v ~ 3.6 v
독립적 인 iOS 공급	1.62 v
발자국	소형 : 2.5 mm x 3 mm x 0.83 mm
인터페이스	주 프로세서 데이터 동기화가있는 SPI/I2C
내장 온도 센서	예
규정 준수	Ecopack®, ROH 및 "녹색"준수

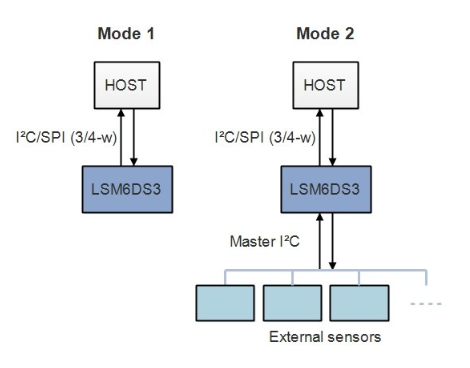

LSM6DS3에 대한 연결 옵션

LSM6DS3의 확장 된 응용 프로그램

전달계 및 단계 카운터

전달계 및 단계 카운터에 광범위하게 사용되는 LSM6DS3의 높은 정밀도는 일반적인 활동 추적을 체력 통찰력의 개인 탐색으로 변환합니다.일상 생활에 짜여진 정확한 단계 계산은 종종 조용한 동기 부여 역할을하며 운동 루틴에서 꾸준한 리듬을 향해 격려합니다.센서의 정확한 민감도 조정은 장치 정밀도를 크게 향상시켜 각 단계가 개인 목표에 포함됩니다.

운동 및 기울기 감지

게임 및 가상 현실에서 미묘한 움직임 감지 및 기울기는 사용자 여행을 향상시킵니다.이 센서는 가장 미묘한 움직임을 포착하여 게임 플레이를 몰입하고 직관적으로 만듭니다.게임 외에도 이러한 기능은 이미지 안정화 및 증강 현실에서 빛을 발하며 유동성 및 응답 성과 공명하는 상호 작용을 제작합니다.

실내 탐색

GPS가 흔들리는 대형 건물에서는 LSM6DS3은 실내 탐색을위한 신뢰할 수있는 동반자를 제공합니다.거대한 쇼핑몰과 번화 한 공항 내의 위치를 ​​정확히 찾아내어 내비게이션이 중단이 부족합니다.소매점 에서이 기술은 고객 여정을 풍부하게하여 정확하고 관리 가능한 위치 기반 서비스를 제공합니다.

탭 감지

최신 스마트 장치는 탭 감지를 수용하여 직관적 인 제스처 제어를 통해 경험을 정제합니다.센서는 인터페이스의 혁신을 안내하는 복잡한 탭 패턴을 인식하는 데 탁월합니다.이 기능을 활용하고, 거의 본능적 인 느낌을주는 우아함을 통해 사진을 찍는 것까지 작업을 단순화하는 바로 가기 기능을 설계 할 수 있습니다.

IoT 장치

IoT 생태계에서 LSM6DS3을 통합하면 데이터 수집을 증폭시키고 정교함을 처리하여 스마트 기술 이니셔티브를 추진합니다.홈 자동화 시스템에서의 역할은 주로 변형 적이며 에너지 소비를 최적화하고 예리한 모션 감지를 통해 보안 강화입니다.움직임 패턴을 분석하면 적응적이고 반응이 좋은 환경을 만들 수 있으므로 기술은 국내 생활과 완벽하게 혼합 할 수 있습니다.

핸드 헬드 장치 용 전력 관리

핸드 헬드 장치는 효율적인 에너지 소비로 번성합니다.LSM6DS3은 절묘한 정확도로 수면 및 웨이크 사이클을 감지하여 배터리 수명을 보장하고 기대치를 만족시켜 전력을 적극적으로 관리합니다.배터리가 배경으로 사라지는 원활한 장치 경험을 배양합니다.

진동 모니터링

산업 환경에서 진동 모니터링은 필요한 관행이되어 기계적 실패를 예측하고 예방 치료를 지원합니다.진동 변화를 식별하는 데있어 센서의 정밀도는 유지 보수가 적극적으로 수행 될 수 있으며, 가동 중지 시간을 최소화하고 피크 효율을 향한 작업을 유도 할 수 있습니다.

자유 금지 탐지

자유 금지 감지 기능이 장착 된 랩톱 및 스마트 폰은 민감한 구성 요소를 보호하는 데 보호 우위를 얻습니다.LSM6DS3은 자유 금지 이벤트를 신속하게 식별하여 보호 프로토콜을 유발합니다.예상치 못한 방울 중에 손상의 위험이 최소화되어 장치 장수를 확장하기 때문에 마음의 평화를 누릴 수 있습니다.

6D 오리엔테이션 감지

로봇 공학과 드론에서 6D 오리엔테이션 감지의 중요성은 타의 추종을 불허하여 내비게이션 안정성과 정밀성을 보장합니다.LSM6DS3의 풍부한 데이터 스트림은 제어 시스템을 향상시켜 로봇 전문 지식의 발전을 촉진합니다.그것은 정교하고 신뢰할 수있는 로봇 기술의 획기적인 혁신을위한 토대를 마련합니다.

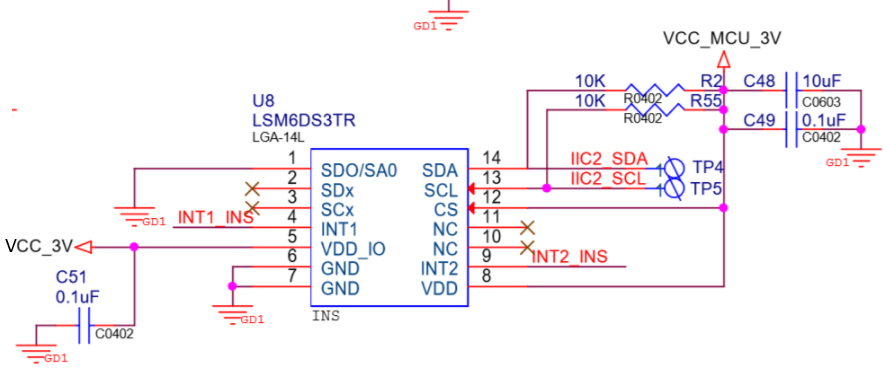

LSM6DS3 회로

LSM6DS3 센서에 대한 대안

부분	비교하다	제조업체	범주	설명
lsm6ds3tr	현재 부분	stmicroelectronics	가속 센서	INEMO 관성 모듈 디지털 출력 1.8V/2.5V/3.3V 14pin lga t/r
LSM6DS3	LSM6DS3TR vs LSM6DS3	stmicroelectronics	가속 센서	INEMO 관성 모듈 디지털 출력 1.8V/2.5V/3.3V 14pin LGA 트레이
lsm303dlctr	lsm6ds3tr vs lsm303dlctr	stmicroelectronics	가속 센서	IMU의 - 관성 측정 단위 INEMO 3D SIP 모듈 2.4V ~ 3.6V IO 1.8V
LSM303DLC	LSM6DS3TR vs LSM303DLC	stmicroelectronics	가속 센서	Stmicroelectronics LSM303DLC MEMS 모듈, TRI-AXIS 자이로 스코프, TRI-AXIS 가속도계, 2G, 4G, 8G, 16G, LGA, 28

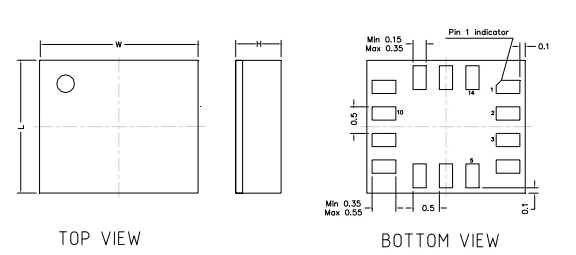

패키지

제조업체 통찰력

Stmicroelectronics는 분야의 고급 솔루션으로 유명한 반도체 부문의 핵심 플레이어로 선정됩니다.이 회사는 실리콘 혁신, 시스템 통합 및 제조 기능과 같은 분야에 대한 전문 지식을 선보입니다.이러한 강점은 오늘날의 기술 컨버전스에 사용되는 최신 시스템 온 칩 (SOC) 기술의 최첨단에 배치합니다.Stmicroelectronics는 에너지 소비 및 비용을 줄이면서 칩 성능을 향상시키는 데 전념하고 있습니다.그들의 진행중인 연구 이니셔티브는 신흥 시장의 역동적 인 요구를 해결하여 소형화 및 전력 사용 개선의 중요성을 강조합니다.

SOC 기술 진화에 지배적 인 효과적인 시스템 통합은 Stmicroelectronics가 진정으로 빛나는 곳입니다.기술 거인 및 학술 기관과의 협력은 혁신을 촉진하여 솔루션이 시장에 준비되어 있고 소비자 및 산업 동향과 일치하도록합니다.이 접근법은 개발 속도를 높일뿐만 아니라 제품 오퍼링을 관련성있게 유지합니다.Stmicroelectronics의 제조 능력은 인상적인 규모와 고급 기술로 표시됩니다.이 회사는 최첨단 시설에 투자하여 생산 공정이 효율적이고 적응력이 풍부합니다.산업 요구를 충족시키기 위해 생산을 빠르게 확장 할 수있는 능력을 통해 경쟁력을 유지할 수 있습니다.

데이터 시트 PDF

lsm6ds3tr 데이터 시트 :

lsm6ds3 datasheet.pdf

자주 묻는 질문 [FAQ]

1. LSM6DS3 센서는 어떻게 작동합니까?

LSM6DS3은 정교한 3D 디지털 가속도계와 자이로 스코프를 사용합니다.현재 1.25 Ma의 소비로 효율적인 성능을 보이며 최대 1.6kHz의 ODR을 제공합니다.지속적인 저전력 모드를 통해 센서는 에너지 효율과 성능의 균형을 유지하여 경험을 향상시킵니다.실제 시나리오에서는 특히 배터리 수명이 만족에 큰 영향을 미치는 웨어러블 기술에서 전력 소비와 정확도를 조화시킵니다.

2. LSM6DS3 센서의 응용은 무엇입니까?

LSM6DS3은 동적 데이터 처리를위한 8kbyte 버퍼와 함께 실제, 가상 및 배치 센서를 제공하여 최신 운영 체제의 요구 사항을 충족합니다.ST에서 입증 된 MEMS 제조 기술을 활용하여 신뢰할 수있는 가속도계와 자이로 스코프가 생산됩니다.이 센서는 견고성과 저전력 소비로 인해 모바일 장치에서 IoT 솔루션으로의 응용 분야에서 적극적인 역할을 수행하여 장기 사용에 적합합니다.LSM6DS3은 원활하게 통합함으로써 혁신적인 기능을 지원하여 일상 생활에서 상호 작용과 기술 통합을 풍부하게합니다.
