MPX5010DP : 핀아웃, 기능 및 데이터 시트

MPX5010DP는 다양한 응용 분야에서 널리 사용되는 최첨단 실리콘 압력 센서입니다.이 센서는 A/D 입력이있는 마이크로 컨트롤러 또는 마이크로 프로세서와 관련된 시나리오에서 빛을 발합니다.다목적 성과 신뢰성으로 유명한 MPX5010DP는 여러 시스템에서 압력 측정 정확도를 높입니다.우리는 그 기능을 더 깊이 파고 들면서 고유 한 기능, 광범위한 응용 프로그램 및 운영을 뒷받침하는 최첨단 기술을 탐색하여 고급 압력 측정 솔루션 분야의 핵심이됩니다.

목록

MPX5010DP는 무엇입니까?

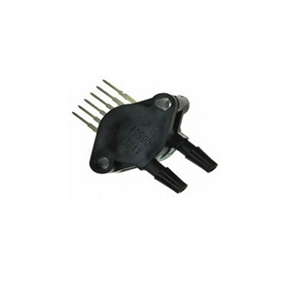

그만큼 MPX5010DP 6 핀 SIP 구성 내에있는 듀얼 포트 실리콘 압력 센서입니다.이 센서는 최첨단 마이크로 머신, 박막 금속화 및 양극성 처리 기술을 사용하여 적용 압력에 직접 비례하는 정확한 아날로그 출력을 보장합니다.축 포트는 산업 등급 튜브를 위해 설계되었으므로 탁월한 정확도와 강력한 성능을 요구하는 시나리오에 매우 적합합니다.

여러 구성 요소가 MPX5010DP를 기능으로 반영합니다.NXP USA Inc.의 MPX5010GSX 및 MPX5010GP와 같은 부품은 동일한 특성을 나타냅니다.가시 포트 스타일, 6-SIP 모듈 패키지, 40 ° C ~ 125 ° C의 작동 온도 범위 및 450mV/V의 감도 등이 포함됩니다.

MPX5010DP는 고급 마이크로 머시 닝 및 박막 금속 화을 통해 스스로를 구별합니다.의료 기기 및 산업 자동화와 같은 응용 분야에는 압력 측정이 필요합니다.센서의 정교한 구조는 다양한 조건에서 수명과 안정성을 보장하여 기술과 실용적인 유용성의 이상적인 조화를 달성합니다.

센서의 강력한 설계는 유틸리티를 향상시킵니다.가혹한 환경 적 요인에 대한 탄력성은 광범위한 산업 채택으로 검증 된 장기간에 걸쳐 일관된 결과를 보장합니다.내구성있는 성능에 중점을두면 유지 보수 및 운영 안정성이 최소화되어 시스템 내구성 및 효율성 향상이 발생합니다.

MPX5010DP 대안

• MPX5010GSX

• MPX5010GP

• MPX5010GS

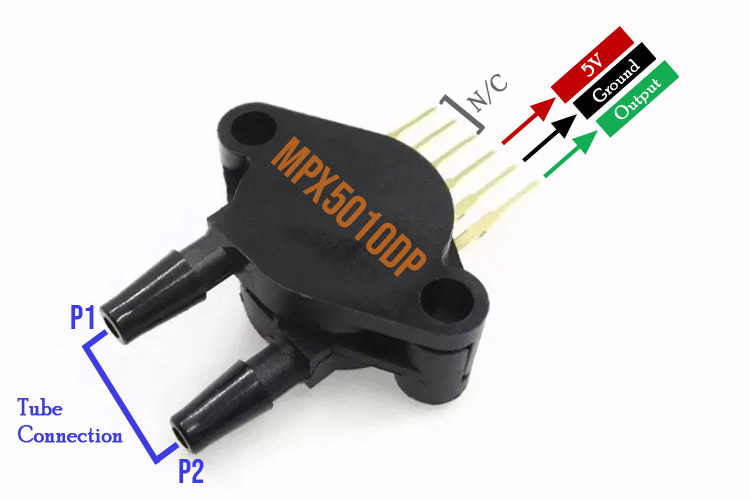

MPX5010DP 핀 구성

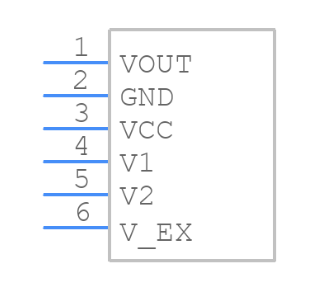

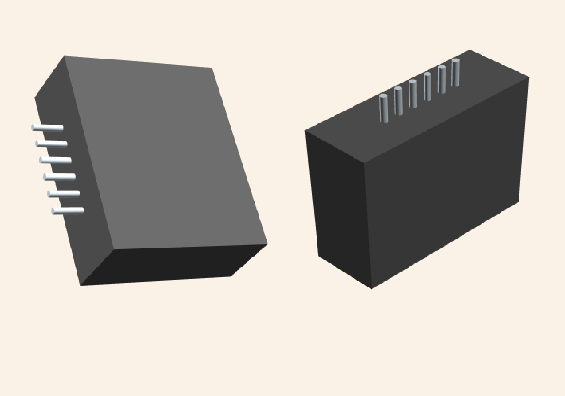

MPX5010DP 기호, 발자국 및 CAD 모델

MPX5010DP의 특징

MPX5010DP는 여러 가지 기능으로 눈에 띄는 다양한 응용 프로그램에서 신뢰할 수있는 구성 요소가됩니다.0 ° ~ 85 ° C의 온도 범위에 비해 최대 오차 마진이 5%를 유지하여 정확도 가중 조건에서 정밀성과 신뢰성을 보장합니다.마이크로 프로세서 또는 마이크로 컨트롤러 기반 시스템과의 호환성은 복잡한 전자 설계에 완벽하게 통합되어 전반적인 다양성과 효율성을 향상시킵니다.

온도 탄력성 및 내구성

이 장치는 -40 ° C ~ +125 ° C로 온도 보상으로 설계되어 광범위한 온도 범위에서 일관된 성능을 보장합니다.이것은 변동하는 온도가 구성 요소 효능을 손상시킬 수있는 환경에서 매우 유익합니다.내구성 에폭시 유니 아디 바 및 PPS (폴리 페닐 렌 설파이드) 표면 마운트 패키지는 견고성에 기여하여 산업 및 자동차 적용을 요구하는 데 적합합니다.

고급 센서 기술

장치에 통합 된 특허받은 실리콘 전단 응력 스트레인 게이지는 압력 측정에 대한 정교한 접근법을 보여줍니다.이 게이지는 높은 정확도와 반복성을 제공하여 MPX5010DP의 신뢰할 수있는 성능을 향상시킵니다.이 고급 기술은 자동차 엔진 관리 시스템 및 산업 장비와 같은 세심한 압력 모니터링이 필요한 시나리오에서 유리합니다.

다목적 구성

MPX5010DP는 차등 및 게이지 유형 모두에서 사용할 수 있으므로 다양한 응용 프로그램 요구에 유연성을 제공합니다.차동 유형은 압력 차이의 정확한 측정이 필요한 시스템에 이상적입니다.절대 압력 측정이 필요한 응용 분야에 적합한 게이지 유형.또한, 통로 또는 표면 마운트 구성 사이의 선택은 다양한 설계 환경 설정 및 제조 공정을 수용하여 적응성을 증대시킵니다.

MPX5010DP 사양

유형	매개 변수
공장 리드 타임	12 주
패키지 / 케이스	6-SIP 모듈
표면 마운트	아니요
장착 기능	구멍 마운트를 통해
작동 온도	-40 ° C ~ 125 ° C
시리즈	MPX5010
게시	1998
부품 상태	활동적인
수분 감도 수준	적용 할 수 없습니다
ECCN 코드	귀 99
응용 프로그램	보드 마운트
HTS 코드	8542.39.00.01
전압 - 공급	4.75V ~ 5.25V
산출	0.2 V ~ 4.7 v
종료 스타일	PC 핀
신체 길이 또는 직경	29.46mm
몸 너비	10.67 mm
출력 유형	아날로그 전압
정확성	± 5%
응답 시간	1000 µs
작동 압력	1.45PSI (10KPA)
압력 유형	미분
포트 스타일	가시 돋친
포트 크기	수컷 -0.19 4.93mm 튜브 듀얼
선형성	5%
최대 압력	5.8psi (40kpa)
센서/트랜스 듀서 유형	압력 센서, 압전성
주택	플라스틱
압력 범위 대변	1.45 psi
오프셋 -Nom	0.20V
특징	온도 보상
감도 (MV/V)	450 MV/V
신체 높이	28.7mm
ROHS 상태	ROHS3 준수

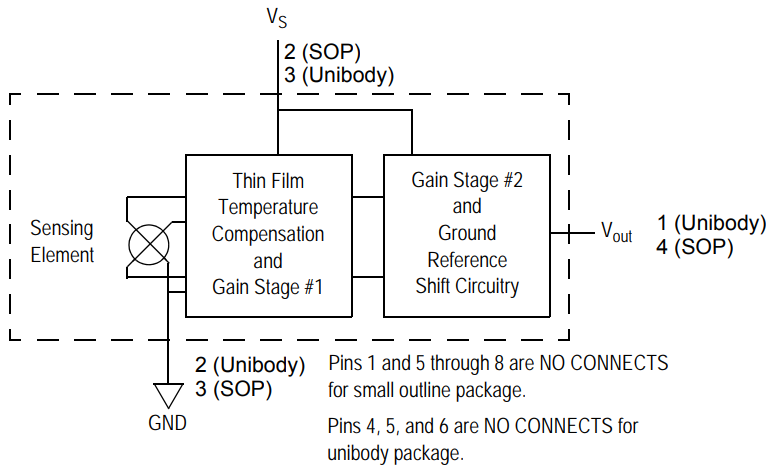

MPX5010DP 블록 다이어그램

MPX5010DP의 응용 프로그램

병원 침대

MPX5010DP는 환자 위치 및 매트리스 인플레이션 모니터링의 정확성으로 인해 병원 침대에서 견인력을 얻었습니다.적절한 환자 포지셔닝 및 베드소서를 예방하고 편안함을 향상시키는 데 적합한 매트리스 지원.이 센서는 의료 서비스 제공 업체가 데이터 중심 조정을 수행하여 우수한 치료를 보장 할 수 있도록합니다.전통적으로 수동 평가는 표준 이었지만 센서 통합이 정확도에 혁명을 일으키고 환자 결과가 향상되었습니다.

호흡기 시스템

인공 호흡기는 정확한 압력 측정에 의존하여 최적의 공기 흐름을 제공하고 환자 안전을 보장합니다.센서의 정확도는 미세 조정 호흡기 지원을 가능하게하며, 이는 중환자 실에서 훌륭합니다.

HVAC 시스템

MPX5010DP는 공기 압력을 모니터링하고 조절하여 HVAC 시스템에서 뛰어납니다.정확한 압력 측정은 효율적인 작동을 보장하여 에너지 절약과 시스템 성능을 향상시킵니다.이 센서는 신뢰할 수 있고 비용 효율적인 기후 제어 솔루션에 기여합니다.

프로세스 제어

센서는 또한 유체 유량 모니터링, 누출 감지 및 배관 시스템의 무결성 보장과 같은 다양한 프로세스 제어 응용 프로그램에 필수적입니다.이러한 기능은 일관된 프로세스를 유지하여 제조 환경의 안전성과 생산성을 향상시킵니다.

국내 기기

세탁기와 같은 국내 환경에서 MPX5010DP는 정밀한 수위를 측정하는 데 탁월합니다.정확한 물 감지는 물 사용량을 최적화하고 자원을 보존하며 기기 효율을 유지합니다.이로 인해 탁월한 세척 성능과 장기적인 기기 수명이 길어집니다.

마이크로 프로세서 및 마이크로 컨트롤러

MPX5010DP는 마이크로 프로세서 및 마이크로 컨트롤러를 기반으로하는 시스템과의 높은 호환성을 보여줍니다.이 통합을 통해 모니터링 및 매개 변수 조정이 가능한 스마트 시스템을 생성 할 수 있습니다.예를 들어, 세탁기의 지능형 수자원 관리 시스템은 이러한 통합으로 인한 부하 크기 및 직물 유형에 따라 물 사용량을 최적화합니다.

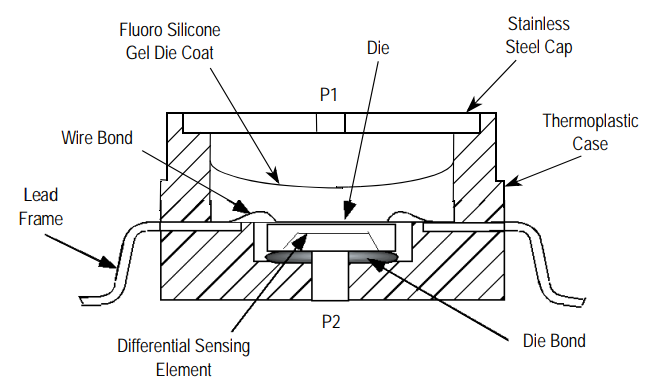

MPX5010DP 포장

MPX5010DP의 제조업체

NXP 반도체는 임베디드 애플리케이션에 맞게 광범위한 보안 연결 솔루션을 제공합니다.혁신에 대한 회사의 열정은 안전한 연결 차량, 포괄적 인 보안, 개인 정보 보호 솔루션 및 스마트 커넥 티드 기술에 걸친 선구자 작업에서 분명합니다.NXP 반도체는 연결된 차량을 확보하기 위해 고급 기술을 개발하는 데 충전을 이끌고 있습니다.NXP의 지속적인 발전은 현대적인 임베디드 애플리케이션을위한 안전하고 아방가르드 기술 모델을 예시합니다.

데이터 시트 PDF

MPX5010DP 데이터 시트 :

원통형 배터리 홀더 .pdf

2.73khz.pdf

NXP USA Inc Reach.pdf

NXP USA INC ROHS CERT.PDF

자주 묻는 질문 [FAQ]

1. MPX5010DP의 실제 응용은 무엇입니까?

MPX5010DP는 의료, 산업 및 소비자 도메인에서 사용량을 찾습니다.병원 침대에서 정확한 압력 측정은 환자 안전과 편안함을 향상시킵니다.호흡기 시스템에서 센서의 정확도는 공기 흐름 모니터링 및 규제, 의학적 치료 및 환자 치료에 도움이됩니다.HVAC 시스템은 공기압 제어를 최적화하여 에너지 효율과 실내 공기질을 향상시켜 이익을 얻습니다.제조에서 특정 압력 수준을 유지하는 것은 제품 품질과 안전에 좋습니다.많은 차량이 센서를 사용하여 타이어 압력을 모니터링하고 제어하여 도로 안전을 향상시킵니다.

2. MPX5010DP의 기술 지원이 가능합니까?

예, MPX5010DP에 대한 광범위한 기술 지원에 액세스 할 수 있습니다.자세한 핀아웃 정보는 올바른 센서 통합을 지원합니다.애플리케이션 노트는 통찰력과 사용 사례 시나리오를 제공하여 최적의 활용을 촉진합니다.교체 세부 사항의 가용성은 응용 프로그램의 신뢰성을 보장합니다.데이터 시트, 매뉴얼 및 회로도를 포함한 문서를 지원하면 철저한 기술 사양 및 지침이 제공됩니다.상호 참조는 호환성 옵션을 확장하여 다른 구성 요소와의 통합을 간소화합니다.
