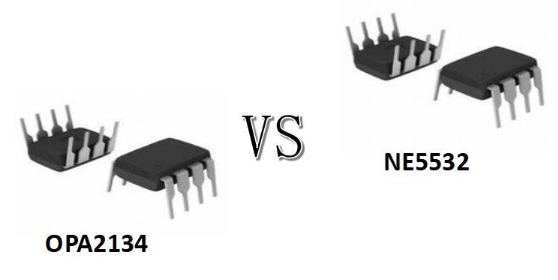

성능 대결 : OPA2134 vs NE5532- 기능 및 응용 프로그램 비교

오디오 애플리케이션에 사용되는 작동 증폭기와 관련하여 OPA2134와 NE5532는 모두 자신의 독특한 기능으로 눈에 띄게됩니다.OPA2134는 높은 충실도 성능으로 존경하며, 왜곡이 낮고 탁월한 사운드 선명도를 제공합니다.반면에 NE5532는 상업 및 DIY 오디오 프로젝트에서 자주 발견되는 저음과 출력 구동이 적은 신뢰할 수있는 성능을 제공합니다.이 기사에서는이 두 OP-AMP의 고유 한 기능, 성능 특성 및 실제 응용 프로그램을 탐색하여 오디오 요구에 따라 정보에 입각 한 선택을 할 수 있습니다.

목록

OPA2134의 개요

OPA2134 우수한 오디오 애플리케이션을 위해 신중하게 제작 된 고 충실도, 저 방분 조작 앰프를 나타냅니다.이 장치에는 진정한 FET 입력 단계가있어 뛰어난 음질과 빠른 응답을 보장하여 고급 오디오 시스템에 매우 적합합니다.OP-AMP의 강력한 출력 드라이브와 놀라운 DC 성능으로 인해 다양한 애플리케이션에 적응할 수 있습니다.설계에는 공급 레일의 1V 내에 접근하는 넓은 출력 스윙이 포함되어 있으며 다양한 오디오 회로에 필요한 충분한 헤드 룸을 제공합니다.

OPA2134는 단일, 듀얼 및 쿼드 채널 변형을 제공하며 DIP 및 표면 장착 패키지에 대한 옵션이 있습니다.이 유연성은 다양한 설계 요구 사항과 제약에 따라 유용성을 확대합니다.-40 ° C ~ 85 ° C의 넓은 온도 범위에 걸쳐 효과적으로 기능하여 다양한 환경 조건의 신뢰성을 보장합니다.또한 Spice 매크로 모델을 지원하여 시뮬레이션을 통한 자세한 설계 분석 및 최적화를 용이하게합니다.

진정한 FET 입력 단계의 통합은 OP-AMP의 충실도로 오디오 신호를 처리 할 수있는 능력을 향상시키기 때문에 사용됩니다.이 단계의 빠른 응답은 왜곡을 최소화하고 원래 오디오 신호의 무결성을 보존하는 데 유용합니다.

NE5532 작동 증폭기

그만큼 NE5532 운영 앰프 시리즈는 뛰어난 DC 및 AC 특성으로 표시되는 우수한 성능을 제공합니다.이 시리즈는 저음 수준, 상당한 출력 구동 기능 및 인상적인 이득 선형성에 유명합니다.또한이 제품은 광범위한 출력 스윙 대역폭, 최소 왜곡 및 높은 슬라이드 속도를 제공하여 강력한 기능을 향상시킵니다.입력 보호 다이오드 및 출력 단락 보호를 포함하면 신뢰성이 더욱 높아집니다.또한, 유니티 이득 운영에 대해 내부적으로 교정되어 입력 노이즈 전압 한계 측면에서 높은 표준을 설정합니다.

NE5532 시리즈는 몇 가지 실질적인 성능 지표로 식별됩니다.저음 수준은 신호 무결성을 유지하는 데 사용됩니다. 주로 오디오 증폭 및 신호 처리에서.NE5532의 이득 선형성은 상이한 입력 레벨에 걸쳐 일관된 증폭을 보장하여 정확한 신호 처리를 위해 동적입니다.이 기능은 신호 저하없이 광범위한 주파수를 지원하는 최대 출력 스윙 대역폭과 쌍을 이룹니다.이러한 조합은 명확성과 충실도가 필요한 복잡한 오디오 및 통신 시스템에서 유익한 것으로 판명됩니다.

NE5532의 디자인은 최소한의 왜곡을 달성하여 증폭 된 신호의 무결성을 유지하는 데 유용합니다.높은 슬림 속도는 고속 아날로그-디지털 변환 및 기타 동적 응용 프로그램에 필요한 입력 신호의 변화에 ​​빠르게 응답 할 수 있습니다.낮은 왜곡 및 고 슬림 속도의 균형은 NE5532를 정밀 및 고속 응용 분야를위한 최적의 선택으로 배치합니다.NE5532는 입력 보호 다이오드 및 출력 단락 보호를 통합하여 다양한 응용 시나리오에서 탄력성을 보장합니다.입력 보호 다이오드는 전압 스파이크 또는 정전기 방전으로부터 내부 회로를 보호합니다.출력 단락 보호는 우연한 단락과 같은 불리한 조건에서 앰프 작동을 유지하여 장치의 수명을 연장 할 수 있습니다.

성능 비교 : OPA2134 vs NE5532

OPA2134 및 NE5532에 대한 자세한 조사는 다양한 오디오 응용 프로그램에 대한 고유 한 강점을 보여줍니다.

소음과 왜곡

OPA2134는 현저하게 저음 및 왜곡 수준으로 구별됩니다.이로 인해 고급 오디오 시스템 및 전문가 급 장비에서 호의를 얻습니다.신중하게 계획된 내부 회로를 통해 원치 않는 간섭을 최소화하여 오디오 선명도를 보장합니다.실제 애플리케이션에서 이것은 더 순수하고 투명한 사운드로 번역됩니다. 레코딩 스튜디오, 고 충실도 재생 시스템 및 깨끗한 오디오 품질이 소중히 여겨지는 기타 설정에서 위대한 인식이 있습니다.사운드의 최고의 세부 사항을 캡처하고 재생하는 심각한 청취 시나리오를 위해 OPA2134를 선택할 수 있습니다.

비용과 일상적인 사용

대조적으로, NE5532는 일일 오디오 작업에 적절한 성능을 갖춘 비용 효율적인 옵션 역할을합니다.노이즈 및 왜곡 메트릭이 OPA2134와 일치하지 않을 수도 있지만 일상적인 응용 프로그램에 적합한 강력한 기능을 제공합니다.NE5532는 종종 소비자 오디오 장치, 교육 프로젝트 및 예산에 민감한 DIY 오디오 프로젝트에서 발견됩니다.경제성과 준비 가용성은 오디오 전자 제품을 처음 접하는 사람들에게 탁월한 선택으로 실험과 학습을 실질적으로 재무 위험없이 허용합니다.

성능 및 비용의 균형

두 OP-AMP는 우수한 오디오 성능을 위해 제작되며 특정 회로 요구 사항과 성능과 비용 사이의 원하는 트레이드 오프로 선택됩니다.오디오 작업의 중요성과 OP-AMP가 사용되는 환경을 평가해야합니다.전문가 등급 또는 오디오 애호가 정밀도는 OPA2134로 향할 수 있지만, 실용적이고 일상적인 오디오 요구는 NE5532가 더 적합하다는 것을 알 수 있습니다.

오디오 시스템의 통합

OPA2134와 NE5532를 선택할 때 주변 구성 요소와 의도 된 응용 프로그램을 고려하십시오.각 구성 요소의 정밀도가 사용되는 고급 시스템의 경우 OPA2134는 전반적인 음질을 크게 향상시킬 수 있습니다.매우 낮은 소음 수준을 요구하지 않는 일반적인 목적 오디오 시스템에서 NE5532는 신뢰할 수 있고 경제적 인 대안을 제공합니다.

OPA2134 및 NE5532 특성 비교

• OPA2134 초저 왜곡 속도 0.00008%로 구별되어 오디오 애플리케이션에서 높은 충실도를 보장합니다.8 NV/√Hz의 저음 레벨은 선명도가 우세한 민감한 오디오 장비에 적합합니다.특히, FET 입력은 5PA의 바이어스 전류를 가지므로 이전 회로에서 하중을 줄입니다.20 V/μs의 높은 슬림 속도는 빠른 신호 변화를 정확하게 재현 할 수있는 반면, 8MHz 대역폭은 신호 분해없이 광범위한 주파수를 지원합니다.600Ω에서 120dB의 높은 오픈 루프 게인을 특징으로하는이 제품은 낮은 입력 수준에서도 강력한 증폭을 제공합니다.다목적 공급 전압 범위는 ± 2.5V에서 ± 18V이며 다양한 회로 요구 사항에 적응할 수 있습니다.단일, 듀얼 및 쿼드 구성으로 제공되며 다양한 설계 요구를위한 유연한 통합 옵션을 제공합니다.

• NE5532 고주파 응답이 필요한 애플리케이션에 적합한 10MHz의 작은 신호 대역폭으로 두드러집니다.10V RMS에서 600 Ω 하중을 구동 할 수있는 높은 출력 구동 기능은 강력한 신호 출력을 요구하는 상황에 이상적입니다.

5 NV/√Hz의 입력 노이즈 전압은 저음 요구 사항을 처리하는 데 효율성을 보장합니다.NE5532는 50,000의 높은 DC 전압 게인과 10kHz에서 2,200의 인상적인 전압 게인을 특징으로하며, 증폭 능력을 강조합니다.140 kHz의 전력 대역폭과 9V/μs의 SLE 비율은 동적 신호 처리를 지원합니다.3V에서 20V 사이의 광범위한 공급 전압 범위는 다양한 전력 환경에서 유연성을 제공하며, 장치 게인 보상은 다양한 응용 분야에서 안정적인 이득을 요구하는 설계에서 유용성을 증가시킵니다.

데이터 비교 : OPA2134 vs NE5532

사양	OPA2134	NE5532
포장	튜브	8-DIP
공급 전압	15V	15V
운영 공급 전류	4MA	8ma
회전 비율	20V/μs	9V/μS
산출 채널 당 현재	35MA	38ma
운영 온도	-40 ° C ~ 85 ° C	0 ° C ~ 70 ° C

OPA2134 및 NE5532에 대한 응용 프로그램

OPA2134

OPA2134는 낮은 잡음 행동과 강력한 출력 드라이브로 인해 전문 오디오 및 음악 시스템에 훌륭하게 빌려줍니다.이러한 시스템 내에서는 라인 드라이버 및 수신기에서 매우 잘 수행되어 신뢰할 수 있고 명확한 신호 전송을 보장합니다.그 범위는 정밀도와 투명성이 활성화되는 멀티미디어 오디오로 더 확장됩니다.활성 필터 및 프리 앰프에서 OPA2134의 전체 고조파 왜곡의 뚜렷한 특징은 신호 처리의 순도를 유지합니다.통합 자와 크로스 오버 네트워크는 성공적인 오디오 시스템의 주요 특징 인 높은 충실도를 지속적으로 전달하기 때문에이 운영 앰프에서 큰 이점을 제공합니다.

필드의 예는 OPA2134와 같은 정밀 구성 요소가 어떻게 차이를 만드는지를 보여줍니다.정확성과 최소 소음이 성공을 지시하는 장비를 녹음하고 라이브 사운드 강화를 위해 선택할 수 있습니다.그 역할은 대부분 영향을 미치며 색상이 높아지면서 원치 않는 인공물을 줄입니다.오디오 장비 설계는 다양한 응용 프로그램에서 음향 무결성을 유지하는 데있어 OPA2134의 역할을 지속적으로 재확인합니다.

NE5532

NE5532는 저렴한 노이즈와 강력한 출력 드라이브로 인해 시청각 (AV) 수신기에 광범위한 사용이 널리 퍼져있어 사운드 선명도와 품질을 크게 향상시킵니다.임베디드 PC 및 넷북은 통합의 이점을 얻어 컴팩트하고 복잡한 장치에 심각한 오디오 처리 기능을 제공합니다.비디오 방송 플랫폼 및 DVD 플레이어/레코더에서 NE5532의 역할은 고성능 오디오 및 비디오 신호의 원활한 처리로 인해 예외적입니다.멀티 채널 비디오 트랜스 코더 시스템 및 전문 오디오 믹서에서 NE5532는 고속과 낮은 왜곡으로 수행합니다.

OPA2134 vs NE5532 : 무엇이 그들을 구별합니까?

소음 성능 및 사운드 충실도

OPA2134는 일반적으로 소음 성능이 뛰어납니다. 사운드 무결성이 역동적 인 고 이득 오디오 환경에서 주목할만한 장점입니다.OPA2134의 저음 프로파일은 원치 않는 오디오 아티팩트를 최소화하여 더 순수한 사운드 경험을 찾고 있습니다.또한, 더 낮은 왜곡 수준은 더 명확하고 정확한 오디오 재생산을 가능하게하며, 이는 모든 세부 사항이 중요한 고전성 애플리케이션에 유용합니다.오디오 제조의 세계에서, OPA2134의 이러한 품질은 오디오 신호의 기술적 불순물을 줄임으로써 청취 경험을 향상시켜 음악의 감정이보다 생생하게 이루어질 수있게합니다.

대역폭 및 슬로우 속도

OPA2134는 더 넓은 대역폭과 빠른 슬로우 속도를 보유하고있어 신호 속도를 증대시켜 고속 오디오 작업에 더 능숙합니다.이 기능은 특히 빠른 신호 처리가 표준 인 전문 오디오 설정에 특히 유용합니다.앰프의 높은 슬라이드 속도를 통해 왜곡없이 빠르게 변화하는 오디오 신호를 복제하여 정통 음질을 보존 할 수 있습니다.예를 들어, 라이브 사운드 강화 시스템에서 OPA2134의 빠른 과도를 처리하는 능력은 더 역동적이고 생명적인 느낌을주는 오디오를 효율적으로 수행하여 청각 경험의 침수를 향상시킵니다.

비용 고려 사항

OPA2134는 일반적으로 더 높은 가격을 요구하지만, 향상된 성능 기능은 우수한 오디오 품질을 찾는 전문 오디오 장비의 비용을 정당화합니다.고급 오디오 장비 및 녹음 스튜디오에서의 사용은 비용보다 성능에 대한 강조를 강조합니다.OPA2134에 투자하기로 선택하는 것은 종종 심각한 청취 환경의 높은 표준과 일치하는 최고 수준의 음질에 대한 전문가의 요구 사항에서 발생합니다.이러한 투자는 종종 오디오 충실도와 신뢰성을 최대한 활용하겠다는 약속을 반영합니다.

공급 전압 범위 및 바이어스 전류

대조적으로, NE5532는 다양한 전력 시나리오에서 유리한 광범위한 공급 전압 범위를 제시하여 다양한 오디오 장치에서보다 다재다능한 애플리케이션이 가능합니다.그러나 입력 바이어스 전류가 높을수록 특정 상황에서 약간의 오류가 발생하여 잠재적 부작용을 완화하기 위해 신중한 설계 고려 사항을 요구할 수 있습니다.실제로, 이것은 NE5532가 적응성을 제공하지만 피크 성능을 보장하기 위해 사려 깊은 설계 접근법이 필요하다는 것을 의미합니다.회로 설계에서 세심한 계획을위한이 요구 사항은 최상의 결과를 위해 기술 매개 변수를 최적화하는 데 어려움을 겪는 사람들에게 호소 할 수 있습니다.

결론

결론적으로, OPA2134 및 NE5532 OP-AMPS는 각각 특정 영역에서 우수한 오디오 응용 프로그램에서 뚜렷한 역할을 제공합니다.낮은 노이즈, 최소 왜곡 및 확장 된 대역폭을 갖춘 OPA2134는 우수한 음질이 필수 인 고 충실도 오디오 시스템에 이상적입니다.반면에 NE5532는 예산 친화적 인 대안을 제공하여 일반 목적 오디오 회로에서 신뢰할 수있는 성능을 제공합니다.두 사람 사이의 선택은 프로젝트의 요구 사항에 따라 달라집니다. 오디오 애호가 설정은 최고 오디오 품질에 대해 OPA2134를 선호하지만 NE5532의 경제성은 비용에 민감한 응용 프로그램에서 인기가 있습니다.두 OP-AMP는 각각의 틈새 시장에 필수적이며 차이를 이해하면 오디오 설계를 효과적으로 최적화하기위한 성능과 비용의 균형을 맞추는 데 도움이됩니다.

자주 묻는 질문 [FAQ]

1. OPA2134는 무엇입니까?

Texas Instruments가 제작 한 OPA2134는 최고 수준의 음질과 다양성을 제공하는 것으로 유명합니다.우수한 성능은 고 충실도 응용 분야에서의 존재를 높이는 데 감탄을 얻었습니다.

2. OPA2134의 주요 특징은 무엇입니까?

OPA2134는 초 낮은 노이즈, 최소 왜곡, 높은 슬로우 속도, 넓은 대역폭 및 예시적인 신호 재현에 의해 정의됩니다.이러한 속성은 고급 오디오 추구에 탁월한 선택이되어 명확성과 정밀도를 제공합니다.

3. NE5532 OP-AMP는 무엇입니까?

NE5532는 이중 수술 증폭기로 오디오 애플리케이션에서 유연성과 광범위한 사용으로 유명합니다.저 소음 프로파일, 고 슬로우 속도 및 실질적인 오픈 루프 게인으로 알려진이 제품은 소비자 전자 장치에서 DIY 오디오 향상에 이르기까지 다양한 오디오 프로젝트에 쉽게 통합됩니다.

4. NE5532의 중심 특징은 무엇입니까?

NE5532의 주목할만한 특징에는 약 5 NV/√Hz의 저음 수치, 9V/μS의 높은 슬류 속도, 높은 입력 임피던스 및 10MHz를 초과하는 광범위한 대역폭이 포함됩니다.이러한 특성은 최소한의 왜곡으로 품질 오디오 향상을위한 기능을 총체적으로 향상시킵니다.

5. OPA2134와 NE5532의 주요 대조는 무엇입니까?

두 OP-AMP는 오디오 회로에서 존중됩니다.OPA2134는 낮은 노이즈 및 왜곡, 더 넓은 대역폭 및 더 빠른 신호 처리를 제공합니다.대조적으로, NE5532는 일반 오디오 애플리케이션을위한 신뢰할 수있는 성능, 경제성 및 품질의 균형을 맞추는 비용 효율적인 솔루션을 제공합니다.

6. 오디오 애플리케이션에 어떤 OP-AMP가 더 나은가?

오디오 애플리케이션에 대한 올바른 OP-AMP를 선택하면 프로젝트의 특정 요구 및 제약 조건에 달려 있습니다.OPA2134는 탁월한 성능으로 인해 전문 사운드 시스템 및 오디오 성급 장비에 대해 자주 선택됩니다.반대로, NE5532는 신뢰성과 비용 효율성으로 선호되므로 일반적인 오디오 프로젝트 및 DIY 설정에 적합합니다.OP-AMP를 결정할 때 응용 프로그램의 요구를 고려하는 것이 좋습니다.

7. OPA2134 및 NE5532 OP-AMPS는 어디에서 구매할 수 있습니까?

OPA2134 및 NE5532 OP-AMP는 전자 구성 요소 유통 업체, 온라인 마켓 플레이스 및 전문 오디오 장비 공급 업체를 포함한 다양한 소스에서 제공됩니다.그들은 구멍과 표면 마운트 패키지 모두에서 제공되므로 다양한 전자 설계에 쉽게 통합됩니다.주요 유통 업체에게 인기가있는 소규모 DIY 애호가와 대규모 전문 프로젝트 모두에 접근 할 수 있습니다.
