TMS320F28335PGFA 마이크로 컨트롤러 : 응용 프로그램 및 구현 안내서

이 기사는 강력한 성능과 신뢰성으로 알려진 TMS320F28335PGFA 마이크로 컨트롤러를 탐구합니다.고성능 CPU는 산업 자동화, 자동차 시스템 또는 통신 네트워크에서 까다로운 환경에서 안정적인 작업을 처리합니다.

목록

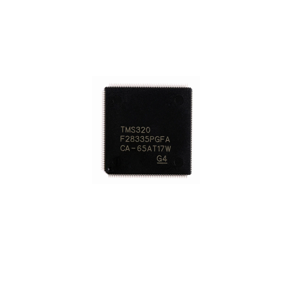

TMS320F28335PGFA의 개요

그만큼 TMS320F28335PGFA Texas Instruments는 TMS320F2833X 시리즈의 디지털 신호 프로세서로, 실시간 제어를 위해 설계되었으며 176 핀 LQFP 패키지로 제공됩니다.강력한 컴퓨팅 파워와 광범위한 주변 장치를 통해 산업 제어, 전력 전자 장치, 자동차 전자 제품, 계측 및 통신과 같은 산업에 유용한 다목적 선택입니다.

대안 및 이와 동등한 요소

그만큼 TMS320F28334PGFA TMS320F28335PGFA와 기능과 성능이 상당히 유사하므로 고려해야 할 좋은 옵션입니다.주요 차이점은 처리 능력 또는 특정 기능에 있습니다.

그만큼 TMX320F28335PGFA TMS320F28335PGFA의 실험 버전입니다.개발자 나 연구원이라면 시간이 지남에 따라 프로젝트에 영향을 줄 수 있으므로이 버전의 작은 변경 또는 개선에주의를 기울이십시오.

TMS320F28335PGFA의 핵심 기능

TI의 C28X 코어

TMS320F28335PGFA 프로세서는 32 비트 고정 포인트 디지털 신호 프로세서 (DSP) 인 TI의 강력한 C28X 코어를 사용합니다.512kb의 플래시 메모리와 68kb의 RAM을 사용하면 최대 150MHz의 속도로 부드럽게 실행할 수 있습니다.

인터페이스 및 호환성

이 프로세서에는 ADC, SPI, SCI, I2C, Enhanced PWM 컨트롤러, GPIO 및 GTC를 포함한 다양한 인터페이스가 제공됩니다.또한 이더넷, 캔 및 USB도 지원합니다.이러한 기능은 통신, 자동차 시스템 및 산업 제어의 응용에 적합합니다.

아날로그-디지털 변환기 (ADC)

ADC는 정확한 데이터 수집에 사용되어 실시간 아날로그 신호를 디지털 데이터로 변환합니다.ADC는 성능 및 안전성 향상을 위해 센서 데이터를 지속적으로 처리하는 데 도움이됩니다.

SPI 및 SCI 인터페이스

프로세서의 SPI 및 SCI 인터페이스는 데이터 전송의 유연성을 향상 시키며 SPI는 센서 기반 애플리케이션에서 고속 데이터 전송이 우수하며 SCI는 일반적으로 표준 프로토콜을 지원하는 신뢰할 수있는 통신을 위해 임베디드 시스템에 사용됩니다.

향상된 PWM 컨트롤러

정확한 PWM 신호는 모터 속도와 위치에 대한 더 나은 제어를 보장하여 자동화 시스템의 효율성과 정확도를 높입니다.

일반 목적 입력/출력 (GPIO) 핀

GPIO 핀은 사용자 정의 구성에 대한 유연성을 제공합니다.프로세서는 프로토 타이핑 및 최종 제품 설계에 가장 적합한 광범위한 외부 구성 요소와 연결할 수 있습니다.GPIO를 통해 설계자는 맞춤형 센서 통합 및 제어 시스템을 생성 할 수 있습니다.

캔 및 이더넷 프로토콜

DSP는 빠르고 신뢰할 수있는 데이터 통신을 보장하는 캔 및 이더넷 프로토콜을 지원합니다.CAN은 차량 내 통신에 사용되어 다양한 전자 제어 장치를 연결하는 반면, 높은 대역폭으로 인해 산업 환경에서 이더넷이 더 일반적이되어 빠른 데이터 전송과 더 나은 제어 네트워크 효율성을 허용합니다.

TMS320F28335PGFA의 사양

제품 속성	속성 값
제조업체	텍사스 악기
패키지 / 케이스	LQFP-176
포장	쟁반
길이	24 mm
너비	24 mm
키	1.4 mm
ADC 해상도	12 비트
데이터 버스 너비	32 비트
데이터 RAM 크기	68 KB
프로그램 메모리 크기	512 KB
장착 스타일	smd/smt
작동 온도	-40 ° C ~ 125 ° C
공급 전압	1.9 v
핀 수	176
부품 상태	활동적인
인터페이스 유형	CAN/I2C/SCI/SPI/UART
제품 유형	DSP- 디지털 신호 프로세서 및 컨트롤러

TMS320F28335PGFA에 대한 프로그래밍 기술

하드웨어 및 명령 세트 이해

TMS320F28335PGFA 프로그래밍을 시작하려면 하드웨어 및 명령어 세트에 익숙해 져야합니다.C28X 코어에 구축 된이 마이크로 컨트롤러는 실시간 제어 응용 프로그램을 위해 설계되었으며 고속 ADC, PWM 모듈 및 SPI, I2C 및 CAN과 같은 통신 인터페이스와 같은 기능이 제공됩니다.

개발 도구 사용

Truestudio 및 Code Composer Studio가 귀하의 도구입니다.이 IDE는 시간을 절약하고 문제 해결 및 최적화 기술을 향상시키는 유용한 라이브러리 및 예제 코드를 통해 코딩, 디버깅 및 최적화를보다 쉽고 빠르게 만듭니다.

핀 기능 및 주변 장치 이해

TMS320F28335PGFA의 각 핀에는 특정 기능이 있으며 다른 용도로 구성 할 수 있습니다.데이터 시트, 특히 전기 특성 섹션을 신중하게 읽으면 PIN 충돌 또는 전압 실수와 같은 일반적인 문제를 피할 수 있습니다.처음부터 ADC 및 PWM과 같은 주변 장치를 올바르게 설정하면 향후 디버깅 두통을 방지 할 수 있습니다.

내부 메모리 관리

TMS320F28335PGFA에는 RAM, ROM 및 플래시 메모리가 포함되어 있습니다.예측 가능하고 빠른 응답이 필요한 실시간 애플리케이션에서 우수한 성능을 위해서는 스택 및 힙 할당을 잘 관리해야합니다.

다국어 지원

이 마이크로 컨트롤러는 어셈블리, C 및 C ++의 프로그래밍을 지원합니다.C 및 C ++는 더 높은 수준의 프로그래밍이 쉽고 강력한 라이브러리를 제공하는 반면 어셈블리 언어는 하드웨어를 정확하게 제어 할 수 있습니다.올바른 작업에 올바른 언어를 사용하면 프로그램의 성능이 향상 될 수 있습니다.

명령어 세트 최적화

논리 지침은 비트 조작에 도움이되고 산술이 계산을 처리하며 데이터 전송 지침을 통해 레지스터, 메모리 및 주변 장치간에 데이터가 빠르게 이동할 수 있습니다.이러한 지침을 하드웨어에 맞게 조정하면 성능 향상을 이끌어 낼 수 있습니다.

핵심 관점 및 사용자 정의

사용자 정의 라이브러리 또는 도구를 사용하면 개발 프로세스를 향상시킬 수 있습니다.이러한 도구를 귀하의 요구에 맞추고 실제 시나리오에서 지속적으로 테스트하면 프로그래밍을 개선하여 최종 제품을 강력하고 효율적으로 사용하는 데 도움이됩니다.

TMS320F28335PGFA 가격 역학

TMS320F28335PGFA의 가격 역학은 작년 말부터 주목할만한 변화를 목격했습니다.처음에는 가격 변동이 분명하여 시장에서 약간의 불확실성이 발생했습니다.최근 가격은 평균 75 위안을 기록하며 안정적인 점수를 얻었습니다.공식과 시장 가격 사이의 불일치 다양한 요인에 의해 영향을받는 복잡한 상호 작용을 보여줍니다.

TMS320F28335PGFA의 활용

TMS320F28335PGFA 마이크로 컨트롤러에서 최상의 성능을 얻으려면 신뢰할 수있는 작동을 위해 모든 하드웨어 구성 요소에 안전하게 연결되어 있는지 확인하십시오.커패시터 디퍼 커플 링 및 적절한 접지와 같은 기술을 사용하여 전력을 안정화시키고 노이즈를 줄이고 회로를 안정적으로 유지하십시오.데이터 시트를 가이드로 사용하여 프로젝트 요구에 따라 레지스터 및 메모리 블록을 설정하십시오.제어 알고리즘을 작성할 때 C 또는 어셈블리와 같은 언어를 사용하고 코드를 정리하여 나중에 디버깅하고 업데이트 할 수 있도록하십시오.테스트 및 검토를 통해 코드를 개선하십시오.코드가 준비되면 Code Composer Studio와 같은 IDE에서 컴파일하고 마이크로 컨트롤러로 다운로드하십시오.JTAG와 같은 도구를 사용하여 신중하게 디버깅하십시오.디버깅 후 코드를 최적화하여 효율성을 향상시키고 메모리 사용을 줄이며 전력 소비를 낮추십시오.소프트웨어 및 하드웨어를 정기적으로 업데이트하여 시스템을 안정적이고 적응 가능하게 유지하여 새로운 기술 또는 프로젝트 변경을 처리 할 수 ​​있도록하십시오.

TMS320F28335PGFA의 응용 영역

고성능 모터 드라이브 및 전력 전자 장치

TMS320F28335PGFA는 DC 모터 및 스테퍼 모터를 포함한 고성능 모터 드라이브에서 빛납니다.정확한 제어 기능은 운영 효율성과 신뢰성을 향상시켜 많은 산업 시나리오에서 입증됩니다.이 마이크로 컨트롤러는 고속 처리 및 정확한 전력 계수 보정으로 인해 인버터 및 전류 제어 시스템과 같은 전력 전자 장비를 관리합니다.최신 그리드 시스템에는 고급 전력 계수 보정 기술이 통합 되어이 마이크로 컨트롤러를 활용하여 안정성과 효율을 모두 향상시킵니다.

재생 가능한 에너지 시스템

TMS320F28335PGFA는 태양 광 및 풍력 발전 응용 프로그램을 포함한 재생 가능 에너지 시스템에서 매우 중요합니다.실시간으로 데이터 및 제어 신호를 처리 할 수있는 능력은 효율적인 에너지 전환 및 관리를 보장합니다.예를 들어 태양 광 발전 시스템에서 최적의 태양 광 패널 방향 및 MPPT (Maximum Power Point 추적)를 가능하게하여 에너지 수율이 증가합니다.마찬가지로 풍력 에너지 시스템에서는 다양한 바람 조건에서 성능을 최적화하기 위해 터빈 블레이드의 동적 제어를 제어합니다.

의료 기기

의료 분야에서 TMS320F28335PGFA는 다양한 의료 기기의 데이터 수집, 신호 처리 및 제어에 중요한 역할을합니다.높은 정밀도와 신뢰성은 진단 이미징, 환자 모니터링 및 생명 지원 시스템에 좋습니다.고급 이미징 시스템은 마이크로 컨트롤러의 실시간 데이터 처리 기능을 활용하여 고해상도 이미지와 진단 정확도를 향상시킬 수 있습니다.

산업 자동화 및 로봇 공학

TMS320F28335PGFA는 고성능 컨트롤러, 모션 제어 시스템 및 로봇 공학을 포함합니다.신속한 처리 속도와 제어 알고리즘은 복잡한 자동화 시스템에 적합합니다.로봇 공학에서 마이크로 컨트롤러는 정확한 모션 제어를 보장하여 높은 정확도로 복잡한 작업을 실행할 수 있습니다.

UAV 제어 시스템에서 TMS320F28335PGFA의 기능

마이크로 컨트롤러는 UAV가 잘 작동하도록하는 데 중요합니다.그들은 가속도계, 자이로 스코프 및 GPS와 같은 다른 센서에서 실시간 데이터를 수집하여 비행 중에 UAV를 안정적이고 정확하게 유지하는 데 필요합니다.또한 CAN, SPI 및 SCI와 같은 시스템을 통해 다른 UAV 부품 간의 통신을 처리하여 모든 것이 원활하게 작동하는지 확인합니다.

UAV 운영을위한 데이터 수집

가속도계 및 자이로 스코프와 같은 센서는 UAV의 방향과 움직임에 대해 알려줍니다.GPS는 실시간 위치를 제공하고 내비게이션이 필요합니다.UAV를 운영하는 경우 정확한 데이터를 빠르게 얻으면 UAV가 변화에 더 잘 반응하고 더 매끄럽게 비행하여 위험을 줄이는 데 도움이된다는 것을 알고 있습니다.

UAV의 통신 프로토콜

CAN, SPI 및 SCI와 같은 통신 프로토콜을 처리하는 데있어 마이크로 컨트롤러의 역할은 UAV 내에서 신뢰할 수 있고 중복 된 통신 채널을 보장합니다.이 시스템은 비행 중 모든 문제를 신속하게 해결하여 UAV의 안전성과 신뢰성을 향상시킵니다.

UAV 비행 제어

마이크로 컨트롤러는 UAV를 안정적으로 유지하고 내비게이션을 안내하는 것과 같은 비행 제어 작업을 처리합니다.우수한 비행 제어 시스템은 다양한 조건에서 UAV 성능을 크게 향상시킵니다.태도 안정화는 UAV가 의도 된 방향을 유지하는 데 도움이됩니다.여기에는 센서 데이터를 분석하고 바람이 부는 조건에서 빠른 수정을 수행하여 UAV를 계획된 경로에 유지하는 것이 포함됩니다.UAV 내비게이션 시스템은 마이크로 컨트롤러에 의존하여 환경 데이터를 처리하고 정확한 비행 계획을 실행합니다.

결함 감지 메커니즘

마이크로 컨트롤러는 UAV 시스템을 지속적으로 모니터링하여 하드웨어 또는 소프트웨어 문제와 같은 문제를 감지합니다.이를 통해 물건이 확대되기 전에 빠른 수정이 가능하여 잠재적 인 문제를 조기에 포착하여 안전을 향상시킵니다.

자주 묻는 질문 (FAQ)

1. TMS320F28335PGFA의 특징은 무엇입니까?

TMS320F28335PGFA에는 PWM 생성, ADC, UART 및 SPI 통신 인터페이스를 포함한 다양한 기능이 장착되어 있습니다.정확한 모터 제어를 위해 고해상도 PWM을 특징으로하므로 정확한 성능을 요구하는 응용 분야에서 바람직한 선택이됩니다.강력한 처리 기능은 효율적인 실시간 제어를 지원하여 다양한 산업 및 상업용 응용 프로그램에서 역할을 수행합니다.

2. TMS320의 응용은 무엇입니까?

TMS320 시리즈는 많은 산업에서 사용되는 다양한 도구입니다.이 분야의 발전을 주도하는 음성 신호 처리, 통신 및 로봇 공학에 사용됩니다.레이더 및 소나 시스템에서 고속 처리는 정확한 신호 감지 및 해석을 허용합니다.실시간 데이터 처리 및 분석을 위해 지진학에도 사용됩니다.또한 TMS320 시리즈는 이미지 처리, 오디오 향상, 생의학 기기 및 음향 노이즈 측정에 적용됩니다.자동 테스트 장비에도 사용되어 다양한 전자 시스템의 신뢰성과 성능을 보장합니다.

3. TMS320F28335PGFA는 무엇입니까?

TMS320F28335PGFA는 TMS320C2000 ™ 시리즈 디지털 신호 프로세서 (DSP)의 정교한 부분입니다.실시간 제어 시나리오를 위해 신중하게 제작되었습니다.프로세서는 복잡한 계산을 빠르게 처리하는 것으로 눈에 띄며, 이는 동적 및 시간에 민감한 환경에서 유리합니다.

4. TMS320F28335PGFA 용 자동차 응용 프로그램이 있습니까?

예, TMS320F28335PGFA는 다양한 자동차 애플리케이션, 특히 전기 자동차 (EV)의 모터 제어에서 가치가 있음을 증명합니다.고해상도 PWM은 효율적인 모터 기능을 보장하여 EV의 성능과 에너지 효율을 향상시킵니다.또한이 DSP는 다른 자동차 전자 시스템에 통합되어 현대 차량의 기능과 안전성 향상에 기여합니다.
