BC338 NPN 트랜지스터 이해 : 기능 및 용도

BC338은 증폭 및 스위칭 응용 분야에서의 역할에 대해 널리 인식 된 다목적 NPN 바이폴라 접합 트랜지스터 (BJT)이다.전류 이득이 높고 소음 수준이 낮고 효율적인 전력 소실로 인해 다양한 전자 회로에서 응용 프로그램을 찾습니다.이 기사에서는 800-MA 최대 수집기 전류 및 30V 수집기에 미터 전압과 같은 BC338의 주요 기능을 살펴보고 이러한 특성으로 인해 중간 전원 전자 시스템에 적합한 방법을 살펴 봅니다.오디오 앰프에서 마이크로 컨트롤러 인터페이스에 이르기까지 BC338은 광범위한 실제 응용 분야에서 신뢰할 수있는 성능을 제공합니다.

목록

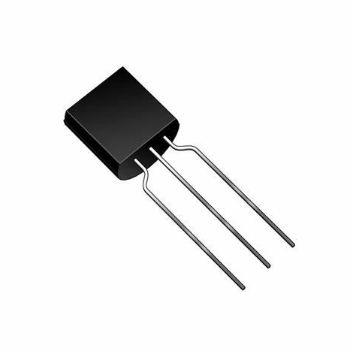

BC338 NPN 트랜지스터 개요

그만큼 BC338, To-92 패키지로 제공되는 것은 전자 회로 내에서 광범위한 하중을 원활하게 관리하도록 설계된 NPN 바이폴라 접합 트랜지스터 (BJT)입니다.주요 특징은 800mA의 최대 수집기 전류 (IC)이며,이를 통해 중간 정도에서 고전력 부하를 쉽게 구동 할 수 있습니다.이 적응성은 30V의 수집기-이미 터 전압 (VCE) 등급에 의해 추가로 지원되므로 12V에서 24V 사이의 부하 관리에 효과적입니다.

BC338은 625MW로 평가 된 최대 수집기 소산 (PC)이 전력 소실을 처리하는 데 능숙하여 조건이 변동하더라도 신뢰할 수있는 성능을 보장합니다.트랜지스터는 또한 오디오 전자 제품과 같이 상당한 증폭이 필요한 응용 분야에 대한 활성 매개 변수 인 최대 630의 인상적인 전류 이득 (HFE)을 제공합니다.

BC338은 200 MHz의 전이 주파수 (FT)로 작동하는 고주파 응용 분야에서의 기능을 보여 주며 200MHz 범위까지 효율적으로 수행합니다.이 기능은 RF (무선 주파수) 애플리케이션 및 기타 고속 스위칭 역할에 적합하여 신속한 응답 시간이 기본적인 역할을합니다.

BC338 NPN 트랜지스터의 특성

매개 변수	설명
유형 트랜지스터의	양극성 접합 NPN (음성 양성 음성) 트랜지스터
패키지 유형	To-92 3 개의 터미널이 장착 된 소형 홀 패키지입니다
최고 수집기 전류	800 엄마
최고 수집기-이미 터 전압	30 v
최고 수집기 기반 전압	25 v
최고 이미 터베이스 전압	5 v
최고 수집가 소산	625 MW
변환 빈도	100 MHZ
DC 현재 이득 (HFE)	100 -630
저장 그리고 작동 온도	-55 섭씨 +150도
극성	부정적인 두 양성 도핑 물질 사이의 반도체 재료

BC338 NPN 트랜지스터 사양

유형	매개 변수
설치 유형	을 통해 구멍
패키지 / 사례	TO-226-3, TO-92-3 (TO-226AA)
힘 - 맥스	625MW
전압 - 수집가 이미 터 고장 (최대)	25V
현재의 - 수집기 (IC) (최대)	800ma
이행 빈도	100MHz
로스 상태	ROHS3 준수

BC338 NPN 트랜지스터의 적용

BC338 트랜지스터는 광범위한 기능적 능력을 나타내므로 전자 회로에서 다양한 역할에 적합합니다.증폭, 스위칭, 전압 조절, 진동, 논리 레벨 이동, 펄스 회로 및 전압 증폭과 같은 응용 분야에서 자리를 차지합니다.

확대

이 NPN 트랜지스터는 종종 오디오 및 RF 앰프에서 약한 신호를 강화하기위한 구성 요소가됩니다.BC338은 적당한 이득과 신뢰할 수있는 주파수 응답으로 작은 신호를보다 강력한 수준으로 증폭시켜 효과적인 증폭을 보장합니다.오디오 및 커뮤니케이션 부문에서 작업 할 수 있으며이 기능을 자주 활용하여 더 명확한 사운드를 생성하고 신호 수신을 향상시켜 BC338의 실질적인 중요성을 강조합니다.

전환

BC338의 빠른 상태 전환 속성은 작업을 전환하는 데 매우 효과적입니다.기본 전압에 의존함으로써 다양한 회로 요소에 걸쳐 전류 흐름을 효율적으로 조정합니다.조명, 릴레이, 모터 및 이와 유사한 전자 구성 요소에 대한 전원 공급 장치를 제어하는 ​​데 있어이 트랜지스터의 능력은 혁신적인 자동화 프로젝트 및 지능형 제어 시스템에 필요한 광범위한 적용 가능성을 반영합니다.

전압 조정

힘을 저항 및 커패시터와 결합하여 BC338은 회로 내에서 전압을 안정화하고 조절하는 데 탁월합니다.입력 전압 또는 하중 조건에 따라 일관된 출력을 꾸준히 유지하여 전원 공급 장치 설계의 신뢰성과 효율성을 보장합니다.이러한 일관성은 전원 공급 장치 회로에서 활성화되어 수많은 조건 하에서 원활한 장치 작동을 용이하게합니다.

진동

발진기 회로에서 중요한 역할을하는 BC338은 클럭 회로, 신호 생성기 및 디지털 신디사이저에 궁극적 인 사인, 삼각형 및 제곱파를 포함한주기적인 파형을 형성합니다.정확한 타이밍 신호와 일관된 파형을 생성하는 데있어서의 신뢰성은 고 충실도 전자 장치 및 고급 통신 장비의 생성에 기본적입니다.

로직 레벨 이동

원활한 신호 레벨 변환이 필요한 시스템의 경우 BC338은 다양한 전압 레벨에서 정확한 전송 및 서브 시스템 통합을 보장합니다.이 기능은 다른 전압 표준에서 작동하는 구성 요소 간의 코 히어 런트 통신을 지원합니다.그 역할은 대부분 다중 전압 마이크로 컨트롤러 회로 및 통신 인터페이스에서 분명하며 디지털 시스템에서 심각한 역할을 보여줍니다.

맥박 회로

펄스 파형의 형성 및 변환에서 우수한 BC338은 펄스 폭 변조 (PWM), 펄스 위치 변조 (PPM) 및 펄스 진폭 변조 (PAM)를 포함하는 응용 분야에 사용됩니다.모터 제어 시스템 및 통신 기술에 주로 사용되는 정확한 펄스 패턴을 생성하고 조작하는 능력은 고급 신호 기술 및 효과적인 운동 속도 관리에 적합합니다.

전압 증폭기

BC338은 오디오 증폭에 대한 기여 외에도 다양한 장치 및 기기에 걸쳐 전압 증폭기로 능숙하게 기능합니다.다른 구성 요소를 효율적으로 구동하기 위해 약간의 전압 변동을 증폭시킵니다.이 기능은 특히 높은 게인과 충실도가 권위있는 계측 및 센서 인터페이스에서 활용됩니다.채택은 측정 및 제어 장치의 성능을 향상시켜 기술에 대한 광범위한 영향을 보여줍니다.

BC337 및 BC338 NPN 트랜지스터 비교

매개 변수	BC337	BC338
유형	NPN 트랜지스터	NPN 트랜지스터
패키지 / 사례	To-92	TO-226-3, TO-92-3 (TO-226AA)
제품 상태	쓸모없는	쓸모없는
빈도 - 이행	210MHz	100MHz
전압 - 수집가 이미 터 고장 (최대)	45V	25V
운영 온도	-55 15 ~ 150 ℃ (TJ)	150 ℃ (TJ)

결론

BC338 NPN 트랜지스터는 중간 전력 응용 분야를위한 매우 효율적이고 신뢰할 수있는 구성 요소로 입증됩니다.전류 게인 및 주파수 응답이 높은 증폭 작업에서 뛰어나는 반면, 빠른 스위칭 기능은 전원 관리 및 신호 변조에 이상적입니다.오디오 시스템, 마이크로 컨트롤러 회로 또는 배터리 구동 장치에서 BC338의 성능 및 통합 용이성은 전자 설계에서 귀중한 자산이됩니다.다양한 환경에서의 일관된 운영은 전문 응용 분야에서 중요성을 강조합니다.

자주 묻는 질문 [FAQ]

1. BC338 NPN 트랜지스터 란 무엇입니까?

BC338은 다기능 사용, 신뢰할 수있는 성능 및 비용 효율성에 대해 인기있는 NPN (음성 양성 음성) 양극성 접합 트랜지스터 (BJT)입니다.증폭 및 스위칭 역할의 기본은 다양한 전자 회로에서 응용 프로그램을 찾습니다.실용적인 TO-92 패키지에 수용된이 제품에는 Base (B), Collector (C) 및 이미 터 (E)의 3 가지 핀이 있습니다.기본 핀에 작은 전류 또는 전압을 적용하면 수집기와 이미 터 사이의 더 큰 전류를 제어 할 수 있습니다.이 측면은 효율적인 전류 관리의 우선 순위를 정하는 많은 전자 장치에서 매우 중요합니다.

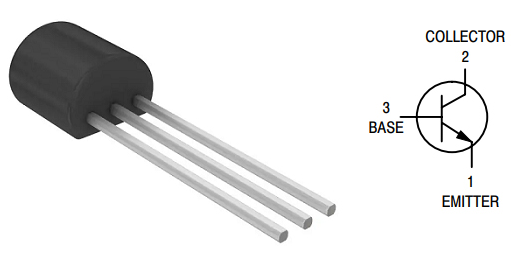

2. BC338 트랜지스터의 핀은 어떻게 배열됩니까?

BC338 트랜지스터에는 3 개의 심각한 핀베이스 (B), 수집기 (C) 및 이미 터 (E)가 있습니다.이미 터는 종종 패키지 탭에 연결되어 수많은 애플리케이션에서 편리한 접지 지점을 용이하게합니다.이 표준화 된 배열은 일관된 성능과 다양한 회로 설계에 안정적인 통합을 보장합니다.이 핀의 올바른 식별은 회로 오작동으로 이어질 수있는 일반적인 오류를 방지하기 위해 적합합니다.

3. BC338 NPN 트랜지스터의 응용은 무엇입니까?

BC338 NPN 트랜지스터는 증폭 및 스위칭과 같은 역할에 광범위하게 사용됩니다.일반적인 용도로는 작은 신호 강도를 높이고 실질적인 전류 흐름을 관리하는 것이 포함됩니다.다목적 성은 오디오 증폭기, 신호 증폭기 및 스위칭 회로를위한 선택입니다.일일 전자 장치 수리 및 맞춤형 회로 설계에서 다양한 조건에 따른 BC338의 신뢰성은 매우 유명합니다.

4. BC338 트랜지스터의 주요 기능은 무엇입니까?

BC338 트랜지스터는 몇 가지 주목할만한 특징을 포함합니다. 최대 수집기 전류 (IC) : 약 800mA, 최대 수집기-이미 터 전압 (VCEO) : 약 25 볼트 및 게인 (HFE) : 110 ~ 800의 운영 조건에 따라 범위입니다.이러한 속성을 통해 BC338은 다양한 전기 요구에 적응하여 다양한 회로 설계에서 강력한 성능과 안정성을 보장 할 수 있습니다.

5. NPN 트랜지스터 BC338은 어떻게 작동합니까?

BC338은베이스에 적용되는 더 작은 전류를 통해 이미 터와 수집기 사이의 전류 흐름을 조절하여 작동합니다.이 현재 증폭 원리는 효율적인 전류 관리에 사용되므로 다양한 응용 분야에서 트랜지스터를 필요로합니다.2 개의 PN 접합부를 형성하는 3 개의 반도체 층으로 구성되어 전류 흐름에 대한 정확한 제어를 보장합니다.BC338의 효율성과 신뢰성은 전자 회로의 실제 설계 및 수리에서 높이 평가됩니다.
