TPS54331DR 이해 : 기능, 응용 프로그램 및 설정

TPS54331DR은 전원을 효과적으로 제어하기 위해 만들어진 유연한 벅 컨버터입니다.최대 28V의 입력 전압을 관리하고 최대 3A의 출력 전류를 제공 할 수 있습니다.이 기사는 주요 기능, 광범위한 용도 및 실제 설정 세부 사항을 살펴 봅니다.

목록

TPS54331DR 소개

그만큼 TPS54331DR 전압 입력 한계가 28V이고 출력 용량이 3A 인 스텝 다운 (BUC) 변환기입니다.RDS (ON) 하이 사이드 MOSFET이 낮고 광 하중 중에 자동으로 ECO 모드로 전환되어 효율을 향상시킵니다.배터리 구동 응용 프로그램에서는 1µA 셧다운 전류가 특히 도움이됩니다.내부 경사 보상으로 현재 모드 제어를 사용하여 외부 보상을보다 쉽게 ​​만들고 필요한 추가 부품 수를 줄입니다.또한 세라믹 출력 커패시터와도 작동합니다.저항 분배기는 입력 저전압 잠금 히스테리시스를 조정할 수 있습니다.내장 된 과전압 과도 보호는 스타트 업 또는 갑작스런 전력 변화 중 전압 스파이크를 방지합니다.결과적으로 TPS54331DR은 종종 전원 관리, LED 조명, 산업 자동화 및 전기 자동차 충전기와 같은 영역에서 사용됩니다.

TPS54331DR의 주요 기능

TPS54331DR은 여러 전자 시스템에서 사용되는 유연한 장치입니다.에코 모드는 저전력 사용 중에 효율성을 향상시켜 휴대용 장치의 배터리 수명을 절약 할 수 있도록 도와줍니다.사용하는 제어 시스템은 엔지니어가 추가 해야하는 부품의 수를 줄여서 설계 프로세스를 더 쉽게 만들어 프로젝트 개발 속도를 높이는 데 도움이됩니다.

TPS54331DR은 세라믹 커패시터와 함께 작동하며 온도와 주파수가 변할 때에도 안정적이고 신뢰할 수있는 것으로 알려져 있습니다.이 기능을 사용하면 장치가 광범위한 설정에 맞습니다.또한 갑작스런 전압 스파이크로부터 보호하며, 시스템이 전력 사용의 변화를 경험할 때 발생할 수 있습니다.이 보호는 손상을 피하기 위해 전력 변화의 원활한 취급이 중요한 산업 시스템에서 매우 유용합니다.

TPS54331DR 대안

TPS54331DR에 대한 대안을 고려할 때 특정 응용 프로그램의 요구 사항을 살펴 봐야합니다.다음은 유사한 기능을 제공하는 몇 가지 모델입니다.

• TPS54331D: 포장에 약간의 차이가있는 TPS54331DR과 매우 유사합니다.

• TPS54331DRG4: 친환경 포장 옵션으로 제공됩니다.

• TPS54331DG4: 유사한 기능이지만 다른 작동 특성에 중점을 둡니다.

• TPS54331-Q1 : 차량에서 사용하도록 승인되어 엄격한 신뢰성 표준을 충족합니다.

• TPS54331DDA: 다른 포장 옵션을 제공하여 다른 레이아웃 환경 설정을 허용합니다.

TPS54331DR의 주요 기능

광범위한 입력 전압을 처리합니다

TPS54331DR은 4.5V에서 28V의 입력 전압을 지원하므로 배터리 구동 장치에서 산업용 전원 공급 장치에 이르기까지 다양한 용도에 적응할 수 있습니다.엔지니어는 다양한 작동 조건에서 다른 전원을 처리 할 수 ​​있기 때문에 광범위한 입력 범위의 구성 요소를 사용하는 것을 좋아합니다.

조정 가능한 출력 전압

TPS54331DR의 주요 특징은 출력 전압을 0.8V와 15V 사이에서 조정할 수 있다는 것입니다.이 유연성은 다양한 시스템 요구를 충족시키는 데 도움이됩니다.기술자와 디자인 엔지니어는 특정 회로와 일치하고 성능을 최적화하기 위해 전압을 미세 조정할 수 있기 때문에이를 소중히 여깁니다.

작고 공간 절약 디자인

TPS54331DR의 작은 크기는 공간이 제한된 응용 분야에 적합합니다.소형 모양을 사용하면 휴대용 장치 및 소규모 산업 장비에서 쉽게 사용할 수 있습니다.엔지니어는 종종 제한된 보드 공간을 처리하며 이와 같은 구성 요소는 사용 가능한 실내를 최대화하는 데 도움이됩니다.

높은 전력 효율

TPS54331DR은 상수 주파수 전류 모드 제어를 사용하여 최대 95%의 효율에 도달합니다.이 높은 효율은 에너지 손실을 줄이고 시스템 성능을 향상시키는 데 도움이됩니다.효율적인 전력 변환은 저축 에너지가 중요한 재생 에너지 시스템 및 배터리 구동 장치와 같은 응용 분야에서 특히 유용합니다.

TPS54331DR의 기술적 세부 사항

작고 효율적인 패키지 디자인

TPS54331DR은 소형 SOIC-8 패키지로 제공되므로 열 제어가 우수하면서 다른 디자인에 쉽게 맞출 수 있습니다.이렇게하면 장치가 뜨거워도 다양한 환경에서 장치가 올바르게 작동하는 데 도움이됩니다.

파워 절약 기능

TPS54331DR은 최대 95%의 효율로 전력을 절약하고 열이 적어 부품의 수명, 특히 배터리 구동 또는 휴대용 장치의 수명을 연장하는 데 도움이됩니다.

높은 출력 전류를 처리합니다

TPS54331DR은 최대 3A의 출력 전류를 제공 할 수 있으므로 산업용 기계에서 일상적인 전자 제품에 이르기까지 광범위한 전력 설계에 적합합니다.

고주파 전환

TPS54331DR은 500kHz의 스위칭 주파수에서 작동하여 인덕터 및 커패시터와 같은 외부 구성 요소의 크기를 줄이는 데 도움이됩니다.이를 통해 공간 제한 애플리케이션에 유용한 더 작은 디자인이 가능합니다.

넓은 온도 범위에서 작동합니다

TPS54331DR은 -40 ° C ~ 125 ° C의 온도에서 잘 작동하므로 자동차 시스템에서 산업 기계에 이르기까지 다양한 환경에 적합합니다.

광범위한 입력 전압으로 작동합니다

4.5V와 28V 사이의 입력 전압을 처리 할 수있어 저전압 시스템 및 고전압 시스템 모두에서 유용합니다.

조정 가능한 출력 전압 범위

출력 전압은 0.8V에서 22V로 조정할 수 있으므로 TPS54331DR은 다양한 전력 요구 사항에 대한 유연한 옵션입니다.

TPS54331DR의 일반적인 사용

통신 장치 및 전원 어댑터

통신 장치에서 TPS54331DR은 프로세서와 같은 중요한 구성 요소에 대한 전압을 안정적으로 유지합니다.또한 전력 어댑터의 전압을 조절하여 갑작스런 전압 변화로부터 연결된 장치를 보호합니다.

차량 전자 시스템

차량에서 TPS54331DR은 자동차 배터리에서 제어 장치 및 센서의 적절한 전압으로 12V 전력을 조정하여 인포테인먼트 및 드라이버 보조 시스템과 같은 기능의 원활한 작동을 돕습니다.

임베디드 시스템 효율성

가정 기기 또는 공장 장비와 같은 내장 된 시스템은 TPS54331DR의 작은 크기 및 전력 효율의 혜택을받습니다.이 시스템은 잘 작동하기 위해 좋은 전력 관리에 의존합니다.

자동화 및 산업용

산업 자동화에서 TPS54331DR은 센서 및 제어 시스템에 안정적인 전원 공급 장치를 보장하여 자동화 된 프로세스의 정밀성과 신뢰성을 유지하는 데 도움이됩니다.

배터리 구동 장치

배터리 구동 장치의 경우 TPS54331DR은 에너지를 효율적으로 변환하여 배터리 수명을 연장하여 웨어러블 및 의료 장비와 같은 장치에 도움이됩니다.

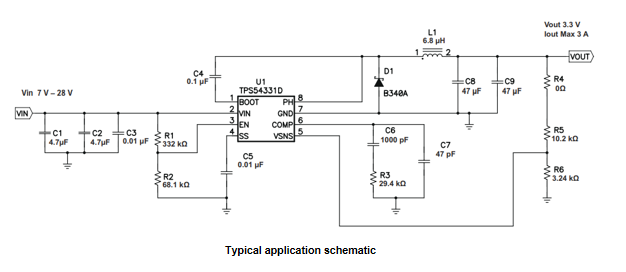

TPS54331DR의 일반적인 응용 프로그램은 다음과 같습니다.

느린 시작 기능을 설정합니다

TPS54331DR을 설정할 때 시작 중에 전압이 얼마나 빨리 상승하는지 제어하는 ​​것이 중요합니다."Slow Start"라는이 과정은 회로를 손상시킬 수있는 갑작스런 유해 전류와 같은 문제를 피하는 데 도움이됩니다.오른쪽 커패시터를 선택함으로써 엔지니어는 느린 시작 타이밍을 제어하고 부드러운 전원 공정을 보장 할 수 있습니다.

공식 계산

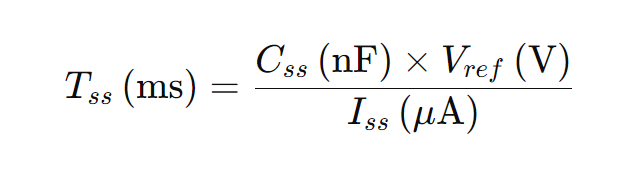

느린 시작 시간 (TSS)을 계산하려면이 공식을 사용할 수 있습니다.

어디:

• VREF = 0.8V (기준 전압)

• ISS = 2µA (느린 시작 전류)

느린 시작 시간은 일반적으로 대부분의 응용 분야에서 1ms에서 10ms 사이에서 설정해야합니다.27NF보다 큰 커패시터를 사용하면 시스템이 오작동을 일으킬 수 있습니다.

핀 레이아웃 이해

TPS54331DR은 작동을 중지하고 몇 가지 상황에서 안전하게 유지하기 위해 종료됩니다.입력 전압이 너무 낮아 지거나 EN 핀의 전압이 1.25V 미만으로 떨어지거나 열 차단이 트리거되면 종료됩니다.이러한 안전 기능은 장치를 손상으로부터 보호하고 더 오래 지속되는지 확인하는 데 도움이됩니다.

실제 커패시터 고려 사항

SS 핀에 연결된 커패시터는 느린 시작 기능의 작동 방식을 제어합니다.내부 전류 (ISS)가 커패시터를 충전함에 따라 출력 전압이 천천히 상승합니다.올바른 커패시터 크기를 선택하여 장치가 얼마나 빨리 시작되는지 조정할 수 있습니다.

• 더 작은 커패시턴스 : 더 빠른 스타트 업.

• 더 큰 커패시턴스 : 느린 스타트 업.

그러나 27NF보다 큰 커패시터를 사용하는 경우 시스템의 안정성에 영향을 줄 수 있으므로 특정 요구에 맞는 크기를 선택하는 것이 중요합니다.

이 장치에는 과열이 있으면 열 차단 기능이 있습니다.이러한 내장 안전 기능은 장치를 손상으로부터 보호하고 수명을 늘리는 데 도움이됩니다.

안정적인 운영 보장

TPS54331DR의 안정적인 작동을 보장하려면 입력 전압 및 온도와 같은 모니터링 조건이 포함됩니다.이러한 요소를 주시하면 셧다운이나 과열을 피하기 위해 장기적인 손상이 발생할 수 있습니다.엔지니어는 종종 온도 모니터링 및 우수한 열 관리를 갖춘 시스템을 설계하여 기기가 시간이 지남에 따라 잘 수행되도록합니다.

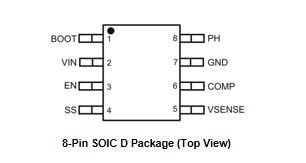

TPS54331DR 변환기의 핀 구성

TPS54331DR 변환기는 8 핀 SOIC 케이스에 포장되며 각 핀은 특정 역할을 수행합니다.장치를 올바르게 설정하고 효율적으로 작동하는 데 각 핀이 어떻게 작동하는지 이해하는 것이 필수적입니다.

핀 설명

• 핀 1 (부츠)

이 핀은 부트와 ph 핀 사이에 0.1µf 부트 스트랩 커패시터가 필요합니다.이 커패시터의 전압은 하이 사이드 MOSFET에 전원을 공급합니다.전압이 너무 낮아지면 커패시터가 재충전 될 때까지 MOSFET이 꺼집니다.안정적인 작동을 유지하기 위해 고주파 특성이 좋은 커패시터를 사용하는 것이 중요합니다.

• 핀 2 (VIN)

이것은 3.5V에서 28V 사이의 전압을 허용하는 입력 공급 핀입니다.전압 리플을 최소화하고 안정적인 입력 전압을 보장하기 위해 Vin 핀에 가까운 디커플링 커패시터를 사용하는 것이 중요합니다.

• 핀 3 (en)

활성화 핀은 변환기가 켜져 있는지 또는 꺼져 있는지 여부를 제어합니다.EN 핀의 전압이 1.25V 아래로 떨어지면 변환기가 꺼집니다.두 개의 저항을 사용하여 저전압 잠금 임계 값을 설정하여 입력 전압이 너무 낮아 시스템이 실행되지 않도록합니다.

• 핀 4 (SS)

이 핀은 외부 커패시터를 통해 느린 시작 시간을 제어합니다.출력 전압을 점차적으로 증가시켜 시스템의 전원을 공급하는 데 도움이됩니다.이것은 큰 흡입 전류를 방지하여 회로를 손상시킬 수 있습니다.

• 핀 5 (VSENSE)

이 핀은 오류 증폭기의 역 입력에 연결하여 피드백에 사용됩니다.출력 전압을 기준 전압과 비교하여 조절하는 데 도움이됩니다.이 핀의 적절한 배치는 소음을 피하고 안정적인 성능을 보장하는 데 중요합니다.

• 핀 6 (comp)

comp 핀은 오류 증폭기의 출력이며 PWM 비교기에 연결됩니다.여기에 사용되는 구성 요소는 시스템의 주파수 보상을 제어하여 부하 변화에 대한 안정성과 응답에 영향을 미칩니다.

• 핀 7 (GND)

이것은 전체 회로의 기준점 역할을하는 접지 핀입니다.견고한 접지 평면을 사용하는 것과 같은 좋은 접지 관행은 시스템의 소음과 불안정성을 방지하는 데 도움이됩니다.

• 핀 8 (pH)

이 핀은 하이 사이드 MOSFET의 소스에 연결합니다.pH 핀의 레이아웃은 효율성과 전자기 간섭을 제어하는 ​​데 중요합니다.넓은 PCB 트레이스는 현재를 관리하고 성능을 향상시키는 데 도움이됩니다.

TPS54331DR의 일반적인 문제 및이를 해결하는 방법

적절한 설계를하더라도 TPS54331DR 변환기에서 문제가 발생할 수 있습니다.일반적인 문제를 인식하고이를 해결하는 방법을 알고 있으면 안정적이고 신뢰할 수있는 전원 공급 장치를 유지하는 데 도움이 될 수 있습니다.

회로 구성 요소 손상

회로의 저항, 커패시터 및 트랜지스터와 같은 부품은 시간이 지남에 따라 마모되거나 실패하여 전력 고장을 초래할 수 있습니다.정기적 인 검사 및 마모 된 부품 교체는 가동 중지 시간을 방지하는 데 중요합니다.엔지니어는 종종 유지 보수 점검을 예약하여 초기 손상 징후를 발견합니다.

과열

과열은 열이 제대로 관리되지 않거나 장치에 과부하가 발생할 때 발생하는 일반적인 문제입니다.냉각, 방열판 사용 및 장치의 한계 내에서 전력 하중을 유지하면이 문제를 피할 수 있습니다.TPS54331DR이 너무 뜨거워지면 스스로 보호하기 위해 종료 될 수 있습니다.

보호 기능 실패

TPS54331DR에는 과전류, 과전압 및 전압과 같은 내장 보호 기능이 있습니다.이 실패하면 손상 또는 신뢰할 수없는 운영으로 이어질 수 있습니다.이러한 기능을 정기적으로 테스트하는 것은 올바르게 작동하는지 확인하는 데 중요합니다.

저전력 효율성

시스템이 효율적으로 실행되지 않으면 회로의 과도한 손실로 인한 것일 수 있습니다.이는 구성 요소 선택 불량 또는 변압기 또는 인덕터의 잘못된 설계로 인해 발생할 수 있습니다.신중한 부품과 적절한 회로 설계는 전력 효율을 향상시키는 데 도움이됩니다.

불안정한 출력 전압

입력 또는 출력 전압이 변동되면 전원 공급 장치가 불안정 할 수 있습니다.피드백 디자인이 열악하거나 부적절한 분리 커패시터 때문일 수 있습니다.엔지니어는 피드백 루프를 개선하고 커패시터를 추가하여 소음과 잔물결을 줄임으로써 시스템을 안정화시킬 수 있습니다.

자주 묻는 질문 [FAQ]

1. TPS54331DR의 패키지 유형은 무엇입니까?

A1.TPS54331DR은 다양한 전자 설계에서 쉽게 통합 할 수있는 작고 안정적인 폼 팩터 인 8 핀 SOIC (소형 개요 통합 회로) 패키지로 제공됩니다.

2. TPS54331DR 유형은 어떤 유형의 조절기입니까?

A2.TPS54331DR은 동기식 스텝 다운 (BUC) 전압 조절기로 기능하여 더 높은 입력 전압을 안정적인 출력으로 변환하는 데 효율성과 정밀도를 제공합니다.

3. TPS54331DR의 작동 온도 범위는 얼마입니까?

A4.TPS54331DR은 -40 ° C ~ 150 ° C 범위의 작동 온도를 자랑하며 가혹한 환경과 흔들리지 않는 성능을 가진 섬세한 조건을 제공합니다.

4. TPS54331DR은 무엇을 사용합니까?

A5.TPS54331DR은 전자 회로에서 전압 조절기로 뛰어납니다.더 높은 입력 전압을 조절 된 낮은 출력 전압으로 변환하여 전자 구성 요소의 무결성과 신뢰성을 유지하도록 설계되었습니다.
