VL53L1X 레이저 범위 센서 : 사양, 핀아웃 및 회로도

이 기사는 VL53L1X의 복잡성을 탐구하여 기술 사양, 실제 응용 및 통합 기술을 탐구합니다.포괄적 인 기능과 고급 기능을 이해 함으로써이 센서의 잠재력을 최대한 활용하여 다양한 기술 분야에서 혁신적인 솔루션의 길을 열어 줄 수 있습니다.또한 핀아웃 구성으로 시작하여 응용 프로그램에 걸쳐있는 VL53L1X의 상세한 탐색에 대해 논의 하여이 최첨단 센서에 대한 철저한 이해를 제공합니다.

목록

VL53L1X는 무엇입니까?

그만큼 VL53L1X 최대 4 미터의 정확하고 빠른 거리 측정을 전달하여 TOF (Time-of-Flight) 센서 기술의 변형 적 도약을 표시합니다.혁신적인 미니 TOF 센서로 유명한이 회사는 측정 빈도가 최대 50Hz에 도달하면서 뛰어난 속도와 특별한 정확성에 감탄합니다.

VL53L1X의 향상된 기능은 정교한 디자인에서 발생하여 레이저 이미 터와 센서를 통합하여 방출 된 펄스와 반사 펄스의 시차를 결정합니다.다양한 조명 조건에서 작동하는 능력과 간섭에 대한 저항은 신뢰할 수있는 성능을 보장합니다.50Hz의 빈도로 로봇 공학의 제스처 인식 및 장애물 회피와 같은 응용 프로그램은 빠른 응답 시간부터 엄청나게 혜택을받습니다.

VL53L1X는 현저한 다양성을 보여줍니다.기계가 센서를 사용하여 주변 환경을 매핑하고 장애물을 원활하게 피하면서 자율 로봇 내비게이션이 더욱 효율적입니다.진공 청소기와 같은 가정용 로봇 공학은이 센서를 활용하여 공간을 정확하게 매핑하여 청소 효율을 향상시킵니다.소비자 전자 장치에서 센서는 정확한 제스처 제어를 통해 스마트 폰을 향상시켜 상호 작용을 풍부하게합니다.

VL53L1X는 초음파 또는 적외선 유형과 같은 기존 거리 센서와 비교할 때 몇 가지 뚜렷한 이점을 제공합니다.정확도가 높고 확장 된 범위는 단기 및 장거리 측정에 적합하며 특히 산업 자동화와 같은 정밀 지향 필드에 유리합니다.소형 크기와 저전력 소비는 휴대용 장치에 최적의 선택입니다.

VL53L1X의 핀아웃

핀 번호	신호 이름	신호 유형	신호 설명
1	avddvcsel	공급	VCSEL Supply, 주요 공급 장치에 연결됩니다
2	AVSSVCSEL	지면	VCSEL 그라운드, 메인 그라운드에 연결됩니다
3	Gnd	지면	메인 그라운드에 연결됩니다
4	GND2	지면	메인 그라운드에 연결됩니다
5	xshut	디지털 입력	Xshutdown 핀, 활성 낮음
6	GND3	지면	메인 그라운드에 연결됩니다
7	GPIO1	디지털 출력	인터럽트 출력.열린 배수 출력
8	DNC	디지털 입력	연결하지 말고 떠나야합니다
9	SDA	디지털 입력/출력	I²C 직렬 데이터
10	SCL	디지털 입력	I²C 직렬 클록 입력
11	AVDD	공급	공급, 주 공급에 연결됩니다
12	GND4	지면	메인 그라운드에 연결됩니다

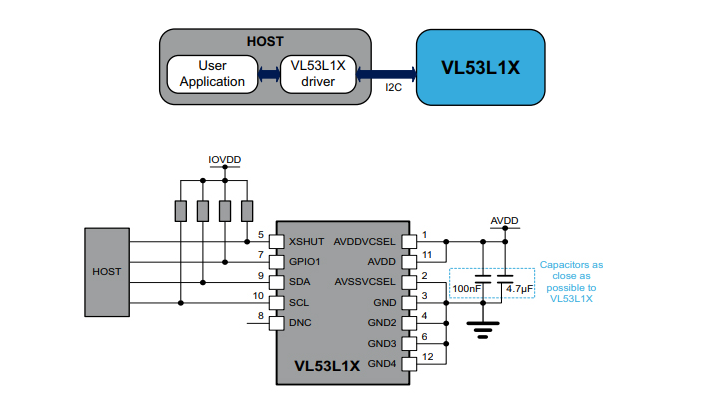

VL53L1X 회로 레이아웃

VL53L1X는 Stmicroelectronics의 고급 비행 시간 범위의 센서입니다.이 센서는 적외선 레이저를 방출하고 레이저가 물체에서 센서로 튀어 오르는 데 걸리는 시간을 측정하여 정확한 거리 측정을 가능하게합니다.이 기술은 장애물 탐지, 제스처 인식 및 근접 감지를 포함하여 다양한 용도를 발견합니다.VL53L1X 센서의 회로 레이아웃을 설계 할 때 여러 구성 요소가 센서의 최적 성능을 보장하는 데 역할을합니다.

전원 공급 장치

센서는 2.8V 또는 3.3V로 설정된 안정적인 전원 공급 장치로 가장 잘 작동합니다.변동이 정확도에 영향을 줄 수 있으므로이 안정적인 전압을 유지하기 위해서는 낮은 드롭 아웃 레귤레이터 (LDO)가 권장됩니다.전략적으로 커패시터를 전력 입력 근처에 배치하여 노이즈를 걸러냅니다.

I2C 커뮤니케이션

VL53L1X와의 통신은 I2C 프로토콜을 통해 발생합니다.성공적인 통신은 SDA (데이터 라인) 및 SCL (클럭 라인)에서 풀업 저항이 필요합니다.일반적으로 10kΩ 저항은 충분하지만 버스 커패시턴스에 따라 조정이 필요할 수 있습니다.

지상 비행기

센서 아래에서 연속 접지 평면을 구현하면 노이즈를 줄이고 적절한 작동을 보장하는 데 유용합니다.지상 비행기는 방패 역할을하여 전자기 간섭을 최소화하고 신호 무결성을 향상시킵니다.

레이아웃 고려 사항

효과적인 회로 레이아웃은 여러 요인에주의를 기울여야합니다.

LDO 레귤레이터 및 풀업 저항과 같은 센서 및 구성 요소를 서로 가까운 곳에 배치하십시오.이 배열은 미량 길이를 줄이고 잠재적 인 유도 효과를 최소화하며 노이즈 감수성을 낮 춥니 다.

Crosstalk 및 간섭을 방지하기 위해 신중한 전력 및 신호 추적을 신중하게 라우팅해야합니다.신호 추적과 분리 된 전력 추적을 유지하면 전반적인 성능이 향상됩니다.신호 라인을 최대한 짧게 유지하면서 저항 및 전위 전압 강하를 줄이기 위해 전력선에 두꺼운 흔적을 사용하십시오.

센서 및 LDO 입력 근처에 디커플링 커패시터를 배치하면 고주파 소음을 필터링하여 안정성과 성능이 향상됩니다.커패시터 값은 0.1μf에서 10μf까지 다양합니다.

이러한 레이아웃 가이드 라인을 준수하면 VL53L1X 센서의 안정성과 정확성을 향상시킬 수 있습니다.예를 들어, 견고한 접지 평면이 신호 무결성 문제를 완화시켜 조밀하게 포장 된 회로의 일반적인 도전을 완화시킵니다.풀업 저항 값의 정확한 선택은 I2C 통신을 개선하여 데이터 전송 일관성을 보장 할 수 있습니다.

VL53L1X 기술 사양

유형	매개 변수
포장	대부분
부품 상태	활동적인
전압 - 공급	2.8V-5V
IC / 부품을 활용합니다	VL53L1X
센서 유형	조명, 3d 비행 시간 (TOF)
시리즈	FlightSense ™
수분 감도 수준 (MSL)	1 (무제한)
기본 부품 번호	VL53L1
제공된 내용	무대)

VL53L1X의 특징

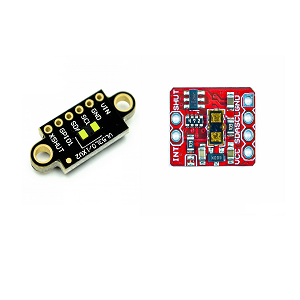

VL53L1X 센서는 두 개의 별개의 브레이크 아웃 보드에 독창적으로 통합됩니다.각 보드는 특정 응용 프로그램과 다양한 환경 조건에 맞게 조정 된 특수 기능을 제공합니다.

장거리 범위의 비행 시간 센서

VL53L1X의 두드러진 특성은 고급 비행 시간 (TOF) 기술을 통한 장거리의 기능입니다.이 기능을 사용하면 정확한 거리 측정, 자율 내비게이션, 제스처 인식 및 환경 매핑과 같은 응용 프로그램을 풍부하게합니다.이러한 정확한 측정은 복잡한 작업의 성공과 실패의 차이가 될 수있는 수준의 신뢰와 신뢰성을 제공합니다.

5 ~ 2.8V 입력 범위를 가진 레귤레이터

보드에는 5 ~ 2.8V의 입력 범위를 처리 할 수있는 온보드 레귤레이터가 포함되어 일관된 2.8V 출력으로 안정화됩니다.이 전압 조절은 센서가 다양한 전자 환경에서 안정적으로 작동하도록합니다.성능의 안정성은 전원 공급 변동이 일반적인 과제 인 모든 시나리오에서 유리합니다.이를 통해 센서가 다수의 장치 내에서 원활하게 작동 할 수 있습니다.

VL53L1X의 신호 인터페이스 레벨 시프터

다양한 로직 레벨에서 작동하는 VL53L1X 센서와 호스트 마이크로 컨트롤러 사이의 원활한 통신을 가능하게하기 위해 신호 인터페이스 레벨 시프터가 통합됩니다.이 인터페이스는 호환성 및 원활한 데이터 전송을 보장하여 혼합 전압 시스템 내에서 센서의 응용 범위를 확장합니다.신뢰할 수있는 데이터 흐름은 운영의 무결성을 유지하여 다양한 기술 통합에 도움이됩니다.

진정한 거리 측정

센서는 대상의 크기, 모양 또는 반사 특성에 관계없이 정확한 거리 측정을 전달하는 데 탁월합니다.이 기능은 스마트 장치의 근접 감지, 로봇 공학의 장애물 감지 및 산업 자동화의 정밀 측정에 유리합니다.다른 대상 특성에 적응하는 능력은 적용 환경을 강화시켜 다양한 조건에서 신뢰성을 찾기위한 다양한 선택입니다.

미니 PCB 통합

미니어처 PCB에 원활한 통합을 위해 설계된 센서의 소형 폼 팩터는 공간 제약 장치에 적합합니다.이는 제한된 물리적 공간 내에서 고성능을 요구하는 최신 소비자 전자 제품, IoT 장치 및 웨어러블 기술에 유리합니다.기능을 손상시키지 않고 좁은 공간에 맞는 효율성은 최첨단 기술 솔루션에서 적용 가능성을 향상시킵니다.VL53L1X는 다양한 대상 특성에 강력하게 적응할뿐만 아니라 다양한 전력 조건에서 신뢰할 수있는 성능을 유지합니다.유연한 통합 옵션과 결합 된 이러한 품질은 센서를 다양한 고급 응용 프로그램을위한 신뢰할 수 있고 혁신적인 솔루션으로 만듭니다.

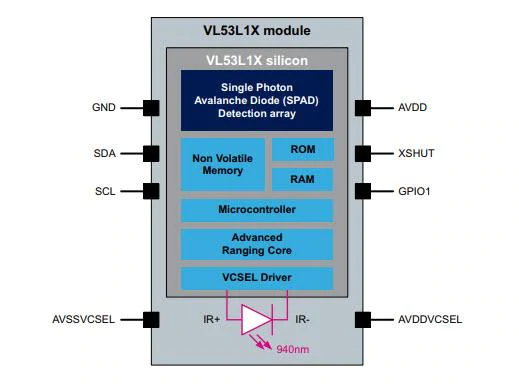

VL53L1X 작동 다이어그램

VL53L1X 센서 기술의 응용

사용자 탐지

VL53L1X 센서는 랩톱 및 IoT 시스템과 같은 다양한 장치의 자동 전력 제어를 향상시킵니다.존재를 정확하게 감지함으로써 전력 사용량을 최적화하여 배터리 수명이 길고 에너지 효율이 길어집니다.최신 작업 공간에서 탐지를 기반으로 전력을 지능적으로 관리하는 장치는 작업장 지속 가능성 및 운영 비용을 향상시킬 수 있습니다.

로봇과 진공 청소기

VL53L1X는 장거리, 빠른 장애물 감지를위한 로봇 및 진공 청소기에서 좋습니다.물체를 신속하고 정확하게 감지하는 능력은보다 효율적인 내비게이션 및 청소 패턴으로 변환됩니다.예를 들어, 로봇 진공은 공간을보다 효과적으로 매핑하여 충돌 가능성을 줄이고 철저한 청소 루틴을 보장 할 수 있습니다.이 실제 응용 프로그램은 고급 센서 기술이 일상적인 가정 및 청소 작업을 직접 향상시키는 방법을 보여줍니다.

드론

드론에 VL53L1X를 배치하면 착륙 지원, 안정적인 호버링 및 정확한 천장 감지가 용이합니다.이러한 기능은 다양한 환경에서 원활한 드론 작업에 좋습니다.측량, 사진 및 배달 서비스에 사용되는 드론.안정성과 정확성을 유지하는 신뢰할 수있는 센서의 혜택.이 통합은 현대 공중 장치의 효율성과 신뢰성을 발전시키는 데있어 강력한 센서 기술의 역할을 강조합니다.

재고 모니터링

VL53L1X는 정확한 인벤토리 모니터링을 제공하여 스마트 선반 및 자동 판매기를 지원합니다.제품의 정확한 추적을 보장하여 재입고 효율성을 향상시키고 재고 관리 비용을 줄입니다.이 응용 프로그램은 소매 및 물류 산업에 걸쳐 운영 성공을위한 간소화 된 재고 프로세스를 제공합니다.모니터링을 위해 고급 센서를 사용하면보다 지능적이고 반응이 좋은 공급망으로 이어질 수 있습니다.

위생 응용 프로그램

위생 응용 분야에서 VL53L1X는 목표 반사에 관계없이 신뢰할 수있는 탐지를 보장합니다.이 기능은 공공 화장실 및 의료 환경의 터치리스 시스템에 사용되어 위생 강화입니다.이 센서 기술은 환경 조건에 관계없이 일관된 성능을 보장함으로써 높은 표준의 청결과 만족도를 유지하는 데 도움이됩니다.

스마트 건물과 조명

스마트 건물 및 조명 시스템은 VL53L1X를 활용하여 사람을 모니터링하고 제스처 제어를 가능하게합니다.응용 프로그램은 에너지 효율적인 조명을 용이하게하고 상호 작용을 향상시킵니다.예를 들어, 현대 사무실과 주거용 건물에서 제스처 제어 조명에 고급 센서를 사용하면보다 개인화되고 효율적인 에너지 자원을 사용할 수 있습니다.이 실용적인 응용 프로그램은 지능형 환경을 만드는 데있어 센서 통합의 역할을 강조합니다.

1D 제스처 인식

VL53L1X는 1D 제스처 인식을 지원합니다.이 기능은 직관적 인 제어 메커니즘을 제공하는 소비자 전자 제품 및 스마트 홈 장치에 이상적입니다.제스처 인식 구현은 편의성을 향상시키고 터치 프리 인터페이스 트렌드와 일치합니다.이러한 솔루션의 효과는 기술에서 중심 설계의 중요성을 강조합니다.

카메라 초점

카메라 시스템에서 VL53L1X는 특히 도전적인 조명 조건과 비디오 포커스 추적에서 자동 초점 속도와 견고성을 향상시킵니다.이 향상은 사진 및 비디오에서 고품질 이미지를 달성하는 데 좋습니다.신속하고 신뢰할 수있는 자동 초점이있는 카메라는 창의적인 유연성을 제공합니다.이러한 확장 된 응용 프로그램을 통해 VL53L1X 센서는 전자 제품에서 산업 자동화에 이르기까지 다양한 필드에 영향을 미친다는 것이 분명합니다.고급 센서를 일상 도구에 통합하면 효율성이 높아질뿐만 아니라 미래의 혁신의 단계를 설정합니다.

VL53L1X의 거리 모드

VL53L1X 거리 센서는 짧고, 중간 및 긴 세 가지 특정 모드를 특징으로합니다.각 모드는 고유 한 환경 조건 및 측정 범위에 대해 교정되어 다양한 응용 프로그램 요구를 해결합니다.

장거리 모드

장거리 모드에서 VL53L1X는 최대 4 미터의 거리를 측정 할 수 있습니다.그 기능에도 불구 하고이 모드는 주변 광에 대한 감도가 높아집니다.실제 시나리오에서 이것은 강렬한 조명이있는 환경에서 나타납니다.예를 들어, 직사광선과 밝은 조명 인테리어는 우리의 눈이 눈부심으로 어려움을 겪을 수있는 것처럼 센서의 정확성에 도전 할 수 있습니다.이러한 환경은 잠재적 인 정확도 문제를 완화하기 위해 신중한 고려가 필요합니다.

중간 거리 모드

중간 거리 모드는 앰비언트 라이트에 대한 범위와 감도 균형을 유지합니다.이 모드는 최대 2 미터 범위 내에서 효과적으로 거리를 측정합니다.중개 솔루션 역할을하는 것은 중간 정도의 주변 조명 조건에 적합합니다.이 다목적 성은 균형 잡힌 성능이 필요한 다양한 실내 및 반 아웃 도어 애플리케이션에 적합합니다.

짧은 거리 모드

짧은 거리 모드는 주변 광 간섭에 대한 최대 저항을 위해 제작되어 밝은 조명 설정에서도 신뢰성을 보장합니다.이 모드는 최대 1.3 미터의 측정 범위를 제공합니다.견고성은 근거리 측정과 높은 정밀도를 요구하는 시나리오에 유용합니다.이상적인 응용 프로그램에는 조립 라인 및 근접 감지 시스템이 포함됩니다.희미한 환경에서 집중된 손전등으로 전환하면 가시성과 정확성을 향상시키는 방법을 생각해보십시오.

VL53L1X의 브레이크 가능한 보드 설계

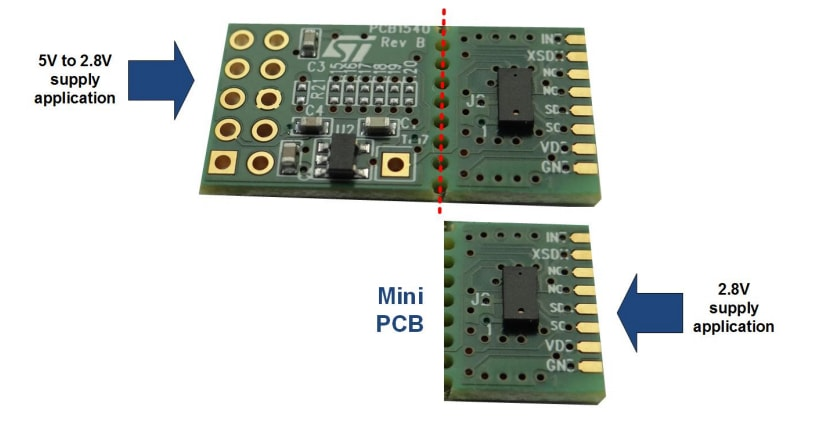

Breakable Board Design의 주목할만한 장점 중 하나는 단단한 공간을 최적화하는 데있어 놀라운 편의성입니다.이 브레이크 아웃 보드는 미리 표시된 빨간색 점선을 따라 분리 될 수있어 더 작은 "미니 PCB"를 효과적으로 생성 할 수 있습니다.이 미니 PCB는 광범위한 응용 프로그램으로의 통합을 단순화합니다.이 모듈 식 전략은 레이아웃을 간소화 할뿐만 아니라 전자 설계의 사용자 정의를 향상시킵니다.이 접근법은 확장 가능한 기술 배포에서 관찰 된 숙련도를 반영합니다.브레이크 가능한 보드는 프로토 타이핑에 도움이됩니다.보드의 섹션을 분해하고 재구성하여 신속하고 쉽게 수정할 수 있습니다.이 적응성은 혁신을 가속화하여 민첩한 방법론에 일반적으로 활용되는 반복 개발 프로세스와 유사합니다.

VL53L1X의 제조업체 정보

Stmicroelectronics는 반도체 산업의 선구적인 힘으로, SOC (System-On-Chip) 기술에 주목할만한 강조를 제공합니다.시장에서 그들의 지배력의 중요한 구성 요소는 실리콘 기술의 지속적인 혁신에 대한 끊임없는 헌신에서 비롯됩니다.이 지속적인 드라이브를 통해 최첨단 반도체를 생산할 수 있으며, 운전자 안전을 보장하여 라이프 스타일을 향상시키는 소비자 전자 제품에 이르기까지 자동차 시스템의 다양한 응용 프로그램의 역동적 인 요구를 충족시킬 수 있습니다.최첨단 제조 능력은 경쟁 업체와 구별됩니다.최신 최신 시설을 활용하여 STMICROELECTRONICS는 지속적으로 높은 수율 생산을 달성하고 완벽한 품질 관리 표준을 유지합니다.이러한 기능은 결함을 줄이고 성능을 최적화하는 데 기여합니다. 이는 정밀도가 생명을 절약 할 수있는 의료 기기와 같은 고위험 산업과 신뢰성이 협력 할 수없는 항공 우주와 같은 고위험 산업에서 사용됩니다.

자주 묻는 질문 [FAQ]

1. VL53L1X 란 무엇입니까?

ST Flightsense ™ 시리즈의 일부인 VL53L1X는 고급 비행 시간 (TOF) 레이저 범위 센서입니다.최대 4 미터까지 거리를 측정하고 최대 50Hz의 주파수에서 작동하여 정밀하게 뛰어납니다.센서는 로봇 공학 및 산업 자동화와 같은 다양한 분야에서 응용 프로그램을 찾습니다.

2. VL53L1X는 어떻게 작동합니까?

이 센서는 FlightSense 기술을 사용하여 적외선 레이저 펄스가 물체로 이동하여 반사하는 데 걸리는 시간을 측정합니다.반사 된 광도에 의존하는 기존 IR 센서와 달리 Flightsense는 정확한 시간 지속 시간을 계산합니다.이는 특히 복잡한 환경 내에서 측정 신뢰성과 높은 정확도가 필요한 시나리오를 향상시킵니다.

3. I2C에서 주소를 어떻게 변경합니까?

각 센서에는 데이터 충돌 및 신호 간섭을 방지하기 위해 고유 한 I2C 주소가 필요합니다.다음 단계에 따라 다른 주소를 할당하십시오.

모든 VL53L1X 센서에 전원이 공급되도록하십시오.

주소 할당을 위해 각 센서의 전원 전원.

기본 주소를 처음에 사용하여 각 센서의 레지스터에 액세스하여 주소를 변경하십시오.
