전력 규제를 위해 MIC29302WU를 선택하는 이유는 무엇입니까?

MIC29302WU는 다양한 응용 분야에서 신뢰할 수있는 성능을 제공하도록 설계된 인상적인 전압 조절기입니다.최대 3A의 출력 전류와 1.25V ~ 25V의 조절 가능한 전압 범위를 제공 할 수 있으므로 배터리 구동 장치 및 전원 시스템의 요구를 충족합니다.이 기사는 MIC29302WU의 주요 기능, 응용 프로그램, 기술 사양 등을 살펴 봅니다.이 다재다능한 구성 요소가 효율성과 안정성을 유지하면서 프로젝트를 향상시킬 수있는 방법을 알게 될 것입니다.

목록

MIC29302WU의 개요

마이크로 칩 기술 MIC29302WU 고전류가 적고 저조한 전압 조절기로 두드러집니다.1.25V ~ 25V 범위의 조정 가능한 출력 전압을 제공하면서 최대 3A의 출력 전류를 전달할 수 있습니다.이러한 유연성은 배터리 구동 장치에서 포스트 레귤레이터에 이르기까지 다양한 응용 프로그램에 적합합니다.주목할만한 기능 중 하나는 PNP 패스 요소와 함께 독점적 인 Super βeta PNP® 프로세스를 사용하는 것입니다.이 설계는 최대 부하에서 450mV의 낮은 드롭 아웃 전압을 달성하고지면을 낮게 유지합니다.셧다운 기능도 포함되어있어 필요하지 않은 경우 로직 신호를 사용하여 레귤레이터를 끌 수 있습니다.TO-263-5 패키지로 제공되는 MIC29302WU는 -40 ° C ~ +125 ° C의 넓은 온도 범위에서 효과적으로 작동하므로 도전적인 환경에서 신뢰할 수있는 성능이 필요한 애플리케이션을위한 확실한 선택입니다.

MIC29302WU의 주요 기능

우수한 전류 용량

MIC29302WU는 최대 3A의 높은 출력 전류를 전달할 수있는 능력이 뛰어납니다.따라서 상당한 전력이 필요한 응용 프로그램에 적합하여 까다로운 조건 하에서 장치가 원활하고 효과적으로 작동하도록합니다.

높은 정밀도

MIC29302WU의 정밀도에 의존 할 수 있습니다.정확한 출력 전압을 유지하므로 안정적인 전력에 의존하는 장치에 중요합니다.이 기능은 응용 프로그램의 성능에 영향을 줄 수있는 변동을 방지합니다.

최소 드롭 아웃 전압

전체 부하에서 450mV의 낮은 드롭 아웃 전압으로 MIC29302WU는 효율적인 전력 사용을 허용합니다.이 기능은 입력 전압이 원하는 출력 레벨에 가까운 경우에도 레귤레이터가 출력 전압을 유지하도록합니다.배터리 수명과 전반적인 효율성을 향상시킵니다.

최소지면 전류

MIC29302WU는 최소지면 전류로 작동하도록 설계되었습니다.이는 입력 소스에서 전력이 적어 프로젝트에 대한 에너지 효율적인 옵션이됩니다.지면이 적으면 전체 시스템 성능이 향상 될 수 있습니다.

100% 보장 된 공차

MIC29302WU로 100% 보증 된 공차를 기대할 수 있습니다.이 기능은 출력 전압이 지정된 범위 내에 남아 있음을 보장하므로 전자 장치의 신뢰성을 유지하는 데 필수적입니다.

프로그래밍 가능한 양수 LDO 조절기

MIC29302WU는 프로그래밍 가능한 양수 LDO 조절기 역할을하여 특정 요구를 충족시키기 위해 출력 전압을 조정하는 데 유연성을 제공합니다.이 적응성은 다양한 응용 프로그램에 귀중한 구성 요소가됩니다.

PSSO5 로직 레벨 켜기/꺼짐 제어

이 조절기에는 양극성 응용 분야에 대한 PSSO5 로직 레벨 온/오프 제어가 포함됩니다.이 기능을 사용하면 레귤레이터를 필요에 따라 켜거나 끄면서 쉽게 전력 소비를 관리 할 수 ​​있으며 디자인에 편의성을 더할 수 있습니다.

오류 플래그 기능

오류 플래그는 출력 전압이 준수되지 않은시기를 나타냅니다.이 기능은 명확한 신호를 제공하여 빠른 문제 해결 및 장치가 의도 한대로 작동하도록 할 수 있습니다.

광범위한 작동 온도 범위

MIC29302WU는 -40 ° C ~ +125 ° C의 넓은 온도 범위에서 효과적으로 작동합니다.이 다양성은 다양한 환경에 적합하여 온도 변동에 관계없이 신뢰할 수있는 성능을 보장합니다.

MIC29302WU의 기술 사양

Microchip 기술 MIC29302WU와 관련된 기술 사양, 속성, 매개 변수 및 비슷한 부분.

유형	매개 변수
공장 리드 타임	7 주
산	표면 마운트
장착 유형	표면 마운트
패키지 / 케이스	TO-263-6, D2PAK (5 리드 + 탭), TO-263BA
핀 수	5
공급 업체 장치 패키지	TO-263-5
작동 온도	-40 ° C ~ 125 ° C
포장	튜브
게시	1999
부품 상태	활동적인
수분 감도 수준 (MSL)	3 (168 시간)
최대 작동 온도	125 ° C
최소 작동 온도	-40 ° C
기본 부품 번호	MIC29302
출력 수	1
전압 - 입력 (최대)	26V
출력 전압	12V
출력 유형	조절할 수 있는
최대 출력 전류	3A
극성	긍정적인
출력 구성	긍정적인
정지 전류	35MA
제어 기능	할 수 있게 하다
정확성	1%
최대 출력 전압	25V
전압 - 출력 (최소/고정)	1.25V
규제 기관의 수	1
최소 입력 전압	2.5V
보호 기능	전류, 온도, 역 극성, 과도 전압
전압 드롭 아웃 (최대)	0.6V @ 3A
최대 입력 전압	26V
기준 전압	1.24V
드롭 아웃 전압	370MV
최소 출력 전압	1.27V
입력 바이어스 전류	40na
출력 전압 정확도	1%
키	4.59mm
길이	10.67mm
너비	9.17mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

MIC29302WU 용 핀아웃 다이어그램

MIC29302WU의 응용

배터리 구동 장치

MIC29302WU는 배터리 구동 장치에 탁월한 선택입니다.랩톱, 카메라, 전화 및 유사한 장치에 안정적이고 조정 가능한 출력 전압을 제공 할 수 있습니다.드롭 아웃 전압 및지면을 최소화하면 배터리 수명을 연장하여 충전 사이에 장치를 더 오래 사용할 수 있습니다.

포스트 규제 기관

MIC29302WU를 Buck Converter, Boost Converter 또는 Flyback Converter와 같은 전원 공급 장치를 전환하기위한 포스트 레귤레이터로 사용할 수 있습니다.스위칭 노이즈를 필터링하여 출력 전압 정확도와 잔물결 제거를 향상시킵니다.이러한 성능이 향상되면 장치가 다양한 부하 하에서 안정적으로 작동하도록합니다.

분산 전원 시스템

분산 전력 시스템에서 MIC29302WU는 포인트로드 레귤레이터 역할을합니다.서버, 라우터 또는 통신 장비의 전원을 효율적으로 조절할 수 있습니다.이 로컬 규정은 각 부하가 높은 효율과 빠른 일시적 응답으로 필요한 전력을 수신하여 시스템의 전반적인 안정성에 기여하도록합니다.

MIC29302WU 용 CAD 모델

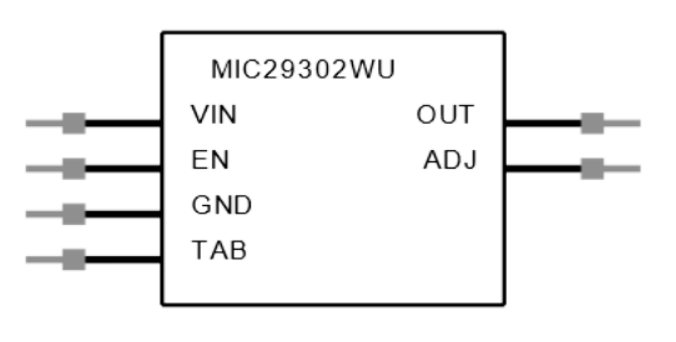

MIC29302WU 기호

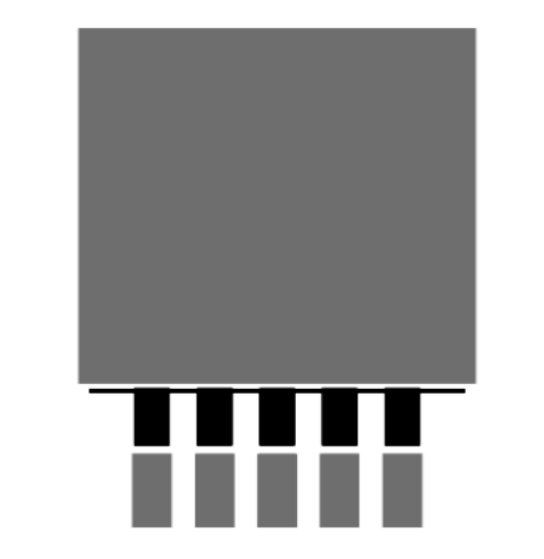

MIC29302WU 발자국

MIC29302WU 3D 모델

MIC29302WU의 대안

부품 번호	설명	제조업체
MIC29302WU-TR	1.25 V-25V 조정 가능한 양수 LDO 조절기, 0.6V 드롭 아웃, PSSO5	Microchip Technology Inc
MIC29303BUT & r	조정 가능한 양수 LDO 조절기, 1.25V 분, 25V 최대, 0.6V 드롭 아웃, 바이폴라, PSSO5, TO-263, D2PAK-5	Micrel Inc
MIC29303WU-TR	1.25 V-25V 조정 가능한 양수 LDO 조절기, 0.6V 드롭 아웃, PSSO5	Microchip Technology Inc
MIC29303BU	조정 가능한 양수 LDO 조절기, 1.25V 분, 25V 최대, 0.6V 드롭 아웃, 바이폴라, PSSO5, TO-263, D2PAK-5	Microchip Technology Inc
MIC29302BUT & r	조정 가능한 양수 LDO 조절기, 1.25V 분, 25V 최대, 0.6V 드롭 아웃, 바이폴라, PSSO5, TO-263, D2PAK-5	Micrel Inc
MIC29302BU	조정 가능한 양수 LDO 조절기, 1.25V 분, 25V 최대, 0.6V 드롭 아웃, 바이폴라, PSSO5, TO-263, D2PAK-5	Micrel Inc
MIC29302BUT & r	조정 가능한 양수 LDO 조절기, 1.25V 분, 25V 최대, 0.6V 드롭 아웃, 바이폴라, PSSO5, TO-263, D2PAK-5	Microchip Technology Inc
MIC29302WU	조정 가능한 양수 LDO 조절기	Rochester Electronics LLC
MIC29303WU	1.25 V-25V 조정 가능한 양수 LDO 조절기, 0.6V 드롭 아웃, PSSO5	Microchip Technology Inc

MIC29302WU의 제조업체 정보

Microchip Technology Incorporated는 통합 회로 생산에 중점을 둔 잘 알려진 미국 회사입니다.이들은 마이크로 컨트롤러, 혼합 신호 장치 및 아날로그 장치를 포함한 다양한 제품을 전문으로합니다.선형, 인터페이스 및 무선 제품을 포함한 광범위한 제품을 통해 Microchip 기술은 다양한 응용 프로그램을 지원합니다.PIC, DSPIC, AVR 및 SAM과 같은 마이크로 컨트롤러는 일반적으로 다양한 산업에서 사용됩니다.또한, 임베디드 보안 및 무선 주파수 (RF) 장치와 함께 일련의 EEPROM 및 SRAM 장치를 제공합니다.

MIC29302WU와 비슷한 부품

오른쪽에 나열된 세 가지 구성 요소는 Microchip 기술 MIC29302WU와 유사한 사양을 공유합니다.

부품 번호	MIC29302WU	LP3856ESX-2.5	LP38501TSX-ADJ-NOPB	LP38859SX-1.2
제조업체	마이크로 칩 기술	텍사스 악기	텍사스 악기	텍사스 악기
패키지 / 케이스	TO-263-6, D2PAK (5 리드 + 탭), TO-263BA	TO-263-6, D2PAK (5 리드 + 탭), TO-263BA	TO-263-6, D2PAK (5 리드 + 탭), TO-263BA	TO-263-6, D2PAK (5 리드 + 탭), TO-263BA
핀 수	5	5	5	5
출력 수	1	1	1	1
최대 출력 전류	3A	3A	3A	3A
최소 입력 전압	2.5V	2.7V	1.15V	2.5V
최대 입력 전압	26V	-	-	-
전압 - 입력 (최대)	26V	5.5V	5.5V	7V
최소 출력 전압	1.27V	600MV	1.2V	2.5V
출력 전압	12V	5V	1.2V	2.5V
최대 출력 전압	25V	5V	-	-
전압 - 출력 (최대)	25V	5V	-	-
정확성	1%	3.50%	1%	1.50%
비교보기	MIC29302WU 대 LP3856ESX-2.5	MIC29302WU 대 LP38501TSX-ADJ/NOPB	MIC29302WU 대 LP38859SX-1.2

데이터 시트 PDF

MIC29302WU 데이터 시트 :

MIC29302wu.pdf

MIC29302WU-TR 데이터 시트 :

MIC29303WU-TR.PDF

MIC29303WU-TR 데이터 시트 :

MIC29303WU-TR.PDF

MIC29303WU 데이터 시트 :

MIC29303WU.PDF

LP3856ESX-2.5 데이터 시트 :

LP3856ESX-2.5.pdf

자주 묻는 질문 [FAQ]

1. MIC29302WU는 무엇입니까?

MIC29302WU는 고전류 용량, 정확한 출력 및 낮은 드롭 아웃 특성으로 알려진 전압 조절기입니다.최소지면 전류를 갖는 안정적인 전압을 효과적으로 유지하며, 일반적으로 풀로드에서 12mA 사이의 범위입니다.이 성능은 Micrel의 고유 한 Super η PNP® 기술과 PNP 패스 요소를 통해 달성되며 효율적인 운영에 기여합니다.

2. 드롭 아웃 전압은 MIC29302WU의 의미는 무엇입니까?

드롭 아웃 전압은 레귤레이터가 올바르게 작동하도록 입력과 출력 전압 사이의 필요한 최소 차이를 나타냅니다.MIC29302WU의 경우, 일반적인 드롭 아웃 전압은 최대로드하에있을 때 450MV입니다.이는 입력 전압이 출력 전압을 450MV 이상 초과하여 조절기가 원하는 전압을 일관되게 제공 할 수 있도록해야 함을 의미합니다.

3. MIC29302WU는 얼마나 많은지면 전류를 사용합니까?

지면은 입력에서 조절기의 접지 핀으로의 전류 흐름입니다.MIC29302WU는 매우 낮은지면 전류를 사용하도록 설계되었으며, 이는 전체 하중에서 약 12mA입니다.이 낮은 소비는 전반적인 효율성을 향상시켜 레귤레이터가 성능을 유지하면서 입력 소스에서 전력을 덜 끌어들일 수 있도록합니다.
