비디오 시스템에 Renesas Tw2864를 선택하는 이유는 무엇입니까?

Renesas Tw2864는 여러 비디오 채널을 한 번에 처리하도록 설계된 비디오 디코더로 비디오 감시 및 보안 시스템에 적합합니다.이 기사는 해당 기능, 작동 방식 및 가정 보안에서 방송 장비에 이르기까지 다양한 응용 프로그램에 유용한 이유를 해결합니다.새로운 시스템을 설정하든 기존 시스템을 개선하려는 경우 TW2864는 비디오 입력을보다 효과적으로 관리하고 장치에서 더 나은 성능을 얻을 수 있도록 도와줍니다.

목록

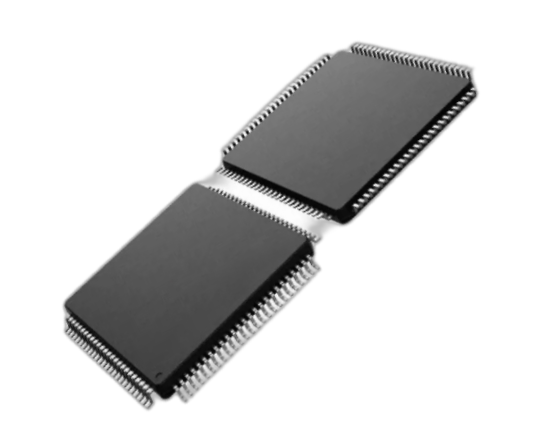

Renesas TW2864 소개

Renesas TW2864 고급 비디오 감시 시스템을 위해 설계된 4 채널 비디오 디코더입니다.최대 4 개의 아날로그 비디오 입력 채널을 디지털 신호로 변환하여 기존 CCTV 카메라와 호환됩니다.이 기능을 사용하면 DVR, 비디오 서버 및 여러 비디오 스트림을 동시에 처리 해야하는 모든 시스템과 같은 응용 프로그램에 이상적입니다.

TW2864는 NTSC 및 PAL 비디오 형식을 모두 지원하므로 다른 지역에서 사용할 수 있습니다.AGC (Automatic Gain Control)가 특징으로 신호 레벨을 꾸준히 유지하고 정확한 시각적 표현을 보장하기 위해 색상 제어를 제공합니다.또한 내장 모션 감지 기능은 보안 응용 프로그램의 기능을 향상시킵니다.

TW2864의 눈에 띄는 측면 중 하나는 여러 비디오 채널을 한 번에 처리 할 수있어 복잡한 설정에서 추가 하드웨어가 필요하다는 것입니다.이 효율성은 특히 여러 카메라의 실시간 모니터링이 필요한 대규모 설치에서 유리합니다.

디코더의 디자인은 소음과 간섭을 최소화하며, 이는 명확한 비디오 출력을 생성하는 데 필수적입니다.AGC 및 색상 제어 기능은 변화하는 조명 조건에 적응하여 정확한 감시를위한 일관된 비디오 품질을 보장합니다.

TW2864는 다양한 시나리오에 적용될 수 있습니다.DVRS에서는 효율적인 저장 및 검색을 위해 비디오 스트림을 동기화합니다.비디오 서버에서는 여러 비디오 피드를 효과적으로 관리합니다.또한 보안 시스템의 핵심 구성 요소 역할을하며 정확한 모니터링 및 빠른 의사 결정을위한 안정적인 비디오 품질을 제공합니다.

Renesas Tw2864의 특징과 장점

다중 카메라 설정에 대한 다중 공식 디코딩 및 지원

TW2864를 사용하면 NTSC, PAL 및 SECAM을 포함한 다양한 비디오 형식을 해독 할 수 있습니다.동시에 최대 8 개의 비디오 채널을 지원하므로 보안 감시 시스템에 사용되는 것과 같은 다중 카메라 설정에 적합합니다.다양한 형식을 처리하는 기능은 광범위한 장비와의 호환성을 보장하여 다양한 시나리오에서 더 많은 유연성을 제공합니다.

고급 이미지 처리를 통한 고품질 출력

TW2864에는 샤프닝, 색상 조정 및 노이즈 감소와 같은 고급 이미지 처리 기능이 포함되어있어 출력 품질을 향상시키는 데 도움이됩니다.다양한 조명 조건을 다룰 때 노이즈 감소 기능을 통해 이미지를 명확하고 일관성있게 유지합니다.이를 통해 보안 시스템 및 방송 설정과 같은 고화질 비주얼이 필요한 환경에 특히 유용합니다.

다목적 연결 솔루션

장치의 병렬 비디오 출력 포트를 사용하면 여러 모니터 또는 녹음 장치에 연결할 수 있습니다.이 설정은 실시간 모니터링 및 녹음을 지원하므로 보안 감시 및 방송 시스템과 같은 사물을 면밀히 주시 해야하는 응용 프로그램에 유용 할 수 있습니다.이 다양성을 사용하면 시스템을 다양한 운영 요구에 쉽게 조정할 수 있습니다.

효율적인 아날로그-디지털 전환

내장 된 ADC (아날로그-디지털 변환기)를 사용하여 TW2864는 아날로그 신호를 디지털로 부드럽게 변환합니다.이 기능은 의료 영상 및 진단 장비와 같은 신호 전환의 정밀성과 신뢰성이 필요한 응용 프로그램에 유용합니다.

사용자 정의 및 저전력 소비

장치의 유연한 구성을 사용하면 특정 시스템 요구 사항을 충족하도록 사용자 정의 할 수 있으므로 소비자 전자 제품에서 산업 응용 분야에 이르기까지 다양한 필드에서 사용하기에 적합합니다.저전력 소비는 또한 휴대용 장치 및 원격 모니터링 시스템과 같은 에너지에 민감한 환경에 적합한 옵션으로 전력 사용 및 성능 균형을 유지해야합니다.

통합 및 비용 효율성

TW2864는 여러 기능을 단일 칩에 통합하여 추가 외부 구성 요소의 필요성을 최소화합니다.이로 인해 시스템 비용과 전반적인 복잡성이 모두 줄어들어 설계 및 설정을보다 쉽게 ​​수행하면서도 여전히 강력한 성능을 제공합니다.외부 부품이 적을수록 시스템 신뢰성이 증가하며, 이는 일을 원활하게 실행하는 경우 대규모 배치에 유리할 수 있습니다.

Renesas TW2864의 핀아웃 및 연결 분석

Renesas Tw2864 IC와 함께 작업 할 때 핀 구성 및 연결을 알면 장치를 올바르게 설정하고 사용할 수 있습니다.각 핀은 전원, 신호 또는 다른 구성 요소와의 통신 등 특정 역할을합니다.다음은 각 핀과 시스템의 기능에 대한 자세한 내용입니다.

핀 구성

• VDD (전원 공급 장치 핀) :이 핀은 응용 프로그램 요구에 따라 일반적으로 +3.3V 또는 +5V의 전원을 연결하는 곳입니다.

• GND (지상 핀) :이 핀을 접지에 연결하여 회로의 공통 기준점을 설정하고 안정성을 유지합니다.

• CLK (클록 입력 핀) :이 핀을 사용하여 IC의 내부 기능을 동기화하는 데 도움이되는 클럭 신호를 공급하십시오.

• 재설정 (재설정 핀) :이 핀은 IC를 초기화하거나 재설정하는 데 사용됩니다.일반적으로 활성으로 낮아서 신호가 낮 으면 재설정이 트리거됩니다.

• I2C/SPI 인터페이스 핀 : I2C의 경우 SDA (데이터) 및 SCL (Clock) 라인을 연결하고 SPI를 위해 MISO (데이터 아웃), MOSI (데이터 IN) 및 SCK (CLOCK) 핀을 연결하십시오.

• 비디오 입력 핀 :이 핀은 추가 처리 및 디코딩을 위해 CVBS (Composite Video)와 같은 비디오 신호를받습니다.

• 비디오 출력 핀 : 처리 된 또는 디코딩 된 비디오 신호는이 핀에서 디스플레이 또는 기타 처리 모듈로 전송됩니다.

• 데이터 및 주소 핀 :이 핀을 사용하여 레지스터에 액세스하고 IC의 다양한 기능을 제어합니다.일반적으로 이들은 마이크로 컨트롤러 또는 프로세서에 연결됩니다.

• 인터럽트 핀 :이 PIN은 IC 상태의 특정 이벤트 또는 변경 사항에 대해 마이크로 컨트롤러 또는 프로세서를 신호합니다.

사이

• 전원 공급 장치 : VDD 핀을 전원 (예 : +3.3V 또는 +5V)에 부착하고 GND 핀을 접지에 연결하여 IC로의 적절한 전원 전달을 보장합니다.

• 클럭 : 정확한 타이밍 및 작동을 유지하기 위해 CLK 핀에 안정적인 클럭 신호를 제공합니다.

• 재설정 : 재설정 핀을 사용하여 시작 중 또는 필요할 때마다 IC를 초기화하거나 재설정하십시오.

• I2C/SPI 인터페이스 :이 핀을 마이크로 컨트롤러 또는 CPU에 연결하여 IC를 제어하고 구성하십시오.I2C의 경우 SDA 및 SCL 라인을 연결하십시오.SPI의 경우 된장, MOSI 및 SCK 라인을 그에 따라 연결하십시오.

• 비디오 입력 : CVBS와 같은 들어오는 비디오 신호를 IC가 처리 할 수있는 지정된 비디오 입력 핀에 공급하십시오.

• 비디오 출력 : 추가 사용을 위해 처리 또는 디코딩 후에 출력 핀에서 디스플레이 또는 다른 모듈로 비디오 신호를 전환합니다.

Renesas Tw2864의 주요 사양

사양	세부
비디오 입력	4 채널 아날로그 비디오 입력 (CVBS)
해결	최대 720x480 (NTSC) / 720x576 (PAL)
비디오 출력	YUV422 (4 : 2 : 2) 및 RGB888
작동 전압	3.3V / 5V (구성에 따라 다름)
인터페이스	I2C, GPIO 및 병렬 인터페이스
전력 소비	일반적으로 약 1W
패키지	64 핀 LQFP
특별한 기능	자동 게인 제어 (AGC), 색상 공간 변환 및 온칩 동기화 지원
응용 프로그램	CCTV 시스템, 비디오 감시 및 보안 카메라

Renesas Tw2864의 상세한 작업 원리

Renesas Tw2864는 일반적으로 CVBS (Composite Video) 형식으로 4 개 또는 8 개의 CCTV 카메라의 아날로그 비디오 신호를 처리합니다.내부 아날로그-디지털 컨버터 (ADC)를 사용하여 이러한 입력을 디지털 데이터로 전환 한 다음 철저한 디지털 처리가 준비되었습니다.

아날로그에서 디지털 변환

TW2864는 내장 ADC를 사용하여 들어오는 아날로그 신호를 디지털 데이터로 변환하여 시작합니다.이 전환의 품질은 나머지 비디오 처리에서 큰 역할을합니다.명확하고 소음없는 변환을 달성하는 것은 종종 어려운 일이며 고급 필터링 방법을 사용하는 것이 포함될 수 있습니다.

디지털 신호 처리 단계

데이터가 디지털화되면 다양한 처리 단계를 통해 이동하여 비디오의 품질과 기능을 향상시킵니다.

비디오 데이터는 처음에 YUV 색상 공간에 존재하며 최종 사용에 따라 RGB 또는 다른 색 공간으로 변환해야합니다.이 변환은 복잡한 수학 알고리즘을 사용하여 다양한 화면에서 색상을 정확하게 유지합니다.진정한 색상의 색상이 시청 경험을 향상시키는 다양한 장치 (마트 폰, 텔레비전 등)에서 콘텐츠를 보는 것처럼 생각하십시오.

스케일링은 원하는 출력과 일치하도록 비디오 신호의 해상도를 변경합니다.이는 품질을 손상되지 않도록하는 동시에 업 스케일링 (해상도 증가) 또는 다운 스케일링 (해상도 감소)이 포함될 수 있습니다.예를 들어, 보안 장면을 모니터링 할 때 스케일링은 다양한 크기의 화면을 명확하게 유지 해야하는 경우 유용합니다.

De-Interlacing은 인터레이스 된 비디오 신호를 점진적인 스캔 형식으로 변환하여 재생이 부드럽고 모션 블러를 줄이는 또 다른 프로세스입니다.이는 스포츠 방송이 유동적 인 움직임을 유지하는 방식과 유사하므로 시청 경험을 더욱 즐겁게 만듭니다.

출력 서식

출력 서식은 특정 요구에 맞게 조정됩니다.HDMI, VGA 또는 디지털 출력과 같은 다양한 형식에 대한 비디오를 준비하여 다양한 디스플레이 장치와의 호환성을 보장합니다.예를 들어, 보안 시스템은 여러 화면에 비디오를 표시해야하므로 적응 가능한 출력 형식이 중요합니다.

제어 및 구성

TW2864의 제어 및 구성은 직렬 인터페이스를 통해 관리되므로 비디오 형식 및 해상도와 같은 조정이 가능합니다.이 인터페이스는 성능을 향상 시키거나 새로운 기능을 도입하는 장치의 소프트웨어 업데이트와 매우 유사한 유연성을 제공합니다.

오류 수정 및 향상

TW2864에는 비디오 품질을 높이고 신호 안정성을 유지하기위한 고급 오류 수정 및 향상 기능이 포함되어 있습니다.이 기능은 긴 케이블 실행의 신호 손실 또는 간섭과 같은 문제에 대응하는 데 도움이됩니다.오디오 장치의 노이즈 캔슬링 기술과 비슷하므로 백그라운드 노이즈를 필터링하여 음질을 향상시킵니다.

Renesas TW2864의 사용을 극대화합니다

Renesas TW2864를 최대한 활용하려면 기능과 효율성에 중점을 둔 일련의 신중하게 계획된 단계를 따라야합니다.이 단계는 기술 노하우를 사려 깊은 실행과 결합하여 최상위 장치 성능을 달성해야합니다.

전원 공급 및 접지 보장

3.3V 또는 5V이든 올바른 전원 공급 장치를 설정하여 올바른 접지를 보장하십시오.운영 문제를 일으킬 수있는 문제를 피하기 위해 전력 연결에주의를 기울여야합니다.효과적인 접지 기술을 사용하면 전기 노이즈를 줄이고 신호의 품질을 향상시키는 데 도움이됩니다.

아날로그 비디오 입력 연결 및 구성

아날로그 비디오 소스를 지정된 비디오 입력 핀에 연결하십시오.왜곡을 방지하기 위해 신호가 적절한 진폭 범위 내에 남아 있는지 확인하십시오.고품질 커넥터와 케이블을 사용하여 강력한 신호를 유지하고 외부 간섭을 제한하십시오.

I2C 또는 SPI 인터페이스를 사용하여 구성 레지스터를 통해 입력 설정을 구성하십시오.최상의 결과를 얻으려면 이러한 레지스터를 비디오 소스 요구 사항과 정렬하도록 설정하십시오.진단 도구를 사용하여 신호 강도와 명확성을 확인하여 각 입력 기능을 최상의 상태로 유지하십시오.

디지털 비디오 출력 통합

8 비트 병렬 인터페이스를 사용하여 디지털 비디오 출력을 처리 장치 또는 디스플레이 시스템에 연결하십시오.이 단계에서 호환성을 보장하는 것은 부드러운 신호 전송의 핵심입니다.필요한 경우 IC가 올바른 속도로 데이터를 처리하도록 시계 신호를 제공하십시오.이것은 데이터 무결성을 유지하고 프레임 방울이나 타이밍 불일치와 같은 문제를 피하는 데 도움이됩니다.

매개 변수 조정

레지스터 구성을 통해 비디오 형식 및 해상도와 같은 매개 변수를 조정하십시오.디스플레이 시스템의 기능에 맞게 이러한 설정을 조정하면 시각적 품질이 향상됩니다.조정할 때 체계적인 접근 방식을 취하고 각 변경 사항을 테스트하여 성능 향상을 확인하십시오.

테스트 및 디버깅

적절한 비디오 출력 및 데이터 무결성을 보장하기 위해 철저한 테스트 및 디버깅을 수행하십시오.모든 연결과 설정이 올바른지 확인하십시오.신호 품질 분석 및 디버깅 도구를 포함한 포괄적 인 테스트 방법을 사용하십시오.모든 문제를 식별하고 해결하면 성능 향상에 기여합니다.

성능 데이터를 지속적으로 로깅하고 검토하면 추가 향상을 수행 할 수있는 영역에 대한 통찰력을 제공합니다.

실용적인 경험과 통찰력을 얻습니다

실습 경험과 통찰력을 얻으면 시스템의 전반적인 성능을 개선하는 데 도움이됩니다.모든 단계에서 세부 사항에주의를 기울이고 진화하는 요구 나 새로운 기술 개발에 따라 구성 설정을 정기적으로 검토하고 업데이트하십시오.정기 테스트 및 조정은 시간이 지남에 따라 신뢰할 수 있고 고품질 비디오 출력을 보장합니다.

Renesas Tw2864의 응용

Renesas Tw2864는 감시 시스템, 화상 회의, 방송 장비, 가정 보안, 자동 품질 관리, 교통 모니터링, 의료 이미징, 스마트 시티 프로젝트, 소매 분석, 교육 및 교육, 항공 우주 및 방어와 같은 다양한 분야에서 널리 사용됩니다., 엔터테인먼트 시스템 및 소비자 전자 제품.이러한 각 응용 프로그램은 TW2864의 고품질 비디오 처리 및 출력을 제공하는 능력의 이점이 있습니다.

감시 시스템

감시 시스템에서 TW2864는 고품질 비디오를 캡처하고 처리하여 두드러집니다.이러한 명확성은 보안 장면의 정확성과 신뢰성을 유지하는 데 필수적이며, 이는 조사 및 분석에 도움이됩니다.명확한 이미지를 전달하고 고해상도를 유지함으로써 모니터링 된 영역 내에서 개인 및 활동을 식별하여 보안 운영에서는 세부 사항이 없도록 도와줍니다.

화상 회의

TW2864는 비디오 품질을 높이고 가상 상호 작용을보다 현실적으로 느끼게함으로써 화상 회의에 큰 영향을 미쳤습니다.향상된 비디오 선명도는 사용자 경험을 향상시키고 특히 전문적인 환경에서 효과적인 커뮤니케이션을 지원합니다.지연을 최소화하고 동기화를 유지하는 기술의 기능은 매끄럽고 실시간 교환을 보장하여 오늘날의 원격 작업 관행과 잘 어울립니다.

방송 장비

브로드 캐스트 장비의 경우 TW2864는 고화질 컨텐츠 제작에 중요한 뛰어난 비디오 품질을 제공하는 데 가치가 있습니다.이것은 시청자에게 명확하고 매력적인 시각적 경험을 제공하려는 방송사에게 유익합니다.여러 비디오 스트림을 완벽하게 관리하는 기능은 라이브 방송 시나리오의 자산이며, 여기서 신뢰성과 이미지 선명도가 우선 순위입니다.

가정 보안

홈 보안 시스템은 TW2864의 향상된 비디오 모니터링 기능의 이점을 얻습니다.이로 인해 더 명확하고 자세한 영상이 이루어지며, 이는 안전에 관한 주택 소유자에게 안심이됩니다.다른 스마트 홈 장치와의 호환성은 또한 현대적인 스마트 홈 생태계에 통합하기위한 다양한 옵션입니다.

자동 품질 관리

제조 및 생산 분야에서 TW2864는 제품의 결함 또는 불규칙성을 감지하는 고해상도 비디오를 제공하여 자동 품질 관리를 지원합니다.이것은 폐기물과 재 작업을 줄이면 일관된 제품 품질을 유지하는 데 도움이됩니다.이 기술의 성능은 효율적인 생산 공정을 지원하여 사소한 편차조차도 신속하게 식별되고 해결되도록합니다.

교통 모니터링

TW2864는 트래픽 모니터링 시스템에 사용되어 도로 조건 및 차량 활동의 명확하고 상세한 장면을 캡처합니다.이 시각적 데이터는 실시간 트래픽 분석 및 관리를 지원하여 부드러운 트래픽 흐름과 혼잡을 줄이는 데 기여합니다.수집 된 정보는 또한 도시 계획 및 인프라 개발에 정보를 제공 할 수 있습니다.

의료 영상

의료 이미징에서 TW2864는 비디오 출력 품질을 향상시켜 정확한 진단 프로세스에 중요합니다.명확하고 정밀한 Visuals를 캡처하는 기술은 의료 전문가에게 정보에 입각 한 결정을 내리는 데 도움이되어 환자의 결과에 직접적인 영향을 미칩니다.

스마트 시티 프로젝트

Smart City 프로젝트는 트래픽 관리, 공공 안전 및 도시 모니터링을 포함한 다양한 응용 프로그램에 TW2864를 활용합니다.향상된 비디오 시스템은 실시간 데이터 및 분석을 제공하여 도시 관리자가 도시 인프라 관리를위한 더 나은 결정을 내릴 수 있도록 지원합니다.이 기술은보다 안전하고 효율적인 도시 환경을 조성하는 데 도움이됩니다.

소매 분석

소매 환경에서 TW2864는 고객 행동 및 상호 작용을 분석하기 위해 고화질 비디오를 캡처하는 데 사용됩니다.수집 된 데이터는 쇼핑객 패턴에 대한 통찰력을 제공하여 매장 레이아웃과 전반적인 고객 경험을 향상시킵니다.이러한 통찰력은 또한 더 나은 마케팅 및 인벤토리 관리 전략을 지원합니다.

교육 및 훈련

TW2864는 개선 된 비디오 선명도와 안정화를 제공하여 교육용 비디오 및 원격 학습 경험을 향상시킵니다.이로 인해 더 효과적인 콘텐츠 제공과 학습자의 참여가 높아집니다.고품질 비디오는 특히 상세 시뮬레이션이 필요한 가상 실험실에 유용합니다.

산업 자동화

산업 자동화에서 TW2864는 제조 공정 모니터링을위한 육안 검사 시스템을 지원합니다.고품질 비디오 피드는 실시간 문제 감지를 가능하게하여 다운 타임을 줄이고 효율성을 향상시킵니다.이 기술은 또한 안정적인 시각적 데이터를 제공하여 예측 유지 보수를 지원합니다.

항공 우주 및 방어

TW2864의 신뢰할 수있는 성능과 우수한 비디오 품질은 감시, 내비게이션 및 미션 크리티컬 커뮤니케이션과 같은 항공 우주 및 방어 응용 프로그램에 적합합니다.극한 환경에서 수행하는 능력은 이러한 까다로운 분야에서 귀중한 자산이됩니다.

엔터테인먼트 시스템

엔터테인먼트 시스템에서 TW2864는 게임, 스트리밍 및 디지털 미디어를위한 고품질 비디오를 제작하는 데 도움이됩니다.우수한 비디오 성능은보다 몰입 형 사용자 경험으로 이어져 고화질 및 울트라 HD 컨텐츠에 대한 수요가 증가하고 있습니다.

소비자 전자 장치

TW2864의 적응성은 카메라, 스마트 폰 및 스마트 TV를 포함한 다양한 소비자 전자 제품에 적합합니다.고품질 비디오를 제공하는 데 중점을 둔 것은 시각적으로 풍부한 미디어 경험을 추구하는 사용자의 기대를 충족시킵니다.

Renesas Tw2864의 장점

다목적 성 및 고해상도 지원

TW2864는 멀티 채널 입력을 통해 고해상도 비디오 및 여러 비디오 형식을 지원하는 기능으로 두드러집니다.이 유연성은 명확한 영상과 상세 이미지가 필수 인 최신 비디오 응용 프로그램에 유용합니다.다양한 형식을 처리 할 수있는 기능은 다양한 시스템 간 호환성을 간소화하여 추가 변환 도구의 필요성을 줄이고 구현 비용을 줄이는 데 도움이됩니다.

통합 비디오 처리 기능

TW2864에는 몇 가지 이점을 가져 오는 고급 비디오 처리 기능이 있습니다.대기 시간이 줄어들고 부드러운 성능을 발휘하면 더 빠르고 정확한 응답을 제공 할 수 있으며, 이는 잠재적 인 위협의 빠른 감지가 필요한 감시 설정에 특히 유용 할 수 있습니다.

에너지 효율

전력 소비가 적은 TW2864는 에너지 효율적인 선택입니다.이 측면은 특히 장기 모니터링 시스템에 유리합니다. 운영 비용을 낮추고 장치의 수명을 연장하는 데 도움이되기 때문입니다.적은 에너지를 사용하면 비용이 줄어들뿐만 아니라 엄격하게 포장 된 전자 구성에서 더 나은 열 관리를 지원합니다.

높은 동적 범위 (HDR) 지원

HDR 지원은 TW2864의 또 다른 주요 기능으로, 대비 및 색 깊이를 향상시켜 시각적 품질을 향상시킵니다.영화 제작이든 상세한 감시 영상에 관계없이 HDR은 더 명확한 세부 사항으로 더 풍부한 비주얼을 보장하여 이미지를 철저히 분석 할 수 있도록합니다.

내장 동기화 및 신호 무결성

TW2864에는 내장 동기화가 포함되어있어 여러 비디오 채널에서 원활한 조정을 보장합니다. 비디오 월 또는 복잡한 감시 네트워크와 같은 설정을위한 비슷합니다.개선 된 신호 무결성은 데이터가 최소한의 간섭으로 전송되어 전기적으로 시끄러운 환경에서도 지속적으로 고품질 비디오 출력을 초래합니다.

유연한 인터페이스 옵션

TW2864는 다양한 인터페이스 옵션을 제공하므로 다양한 입력 및 출력 표준에 적응할 수 있습니다.이러한 유연성을 사용하면 기존 시스템과 쉽게 통합되어 현대적인 기술로 업그레이드 할 수 있으며 현대 기술로 업데이트 할 때 완전한 시스템 교체의 필요성을 줄일 수 있습니다.

강력한 성능

TW2864의 전반적인 견고한 성능은 다양한 비디오 응용 프로그램을 위해 안정적인 선택입니다.일관된 성능이 필요한 시나리오에서 신뢰할 수있는 작동과 내구성이 특히 높아집니다.보안 또는 방송에서 튼튼한 디자인은 가동 중지 시간을 최소화하고 유지 보수 요구를 줄이는 데 도움이됩니다.

Renesas Tw2864 문제 해결

비디오 출력이없는 경우 전원 공급 장치를 확인하여 안정적인지 확인하고 올바른 전압 및 전류를 제공하는 것으로 시작하십시오.클록 신호가 필요한대로 작동하는지 확인하고 모든 비디오 입력 연결이 안전한지 확인하십시오.작은 전력 변경조차도 비디오 신호에 영향을 줄 수 있으므로 꾸준한 전원을 사용하고 정기적으로 전원 공급 장치를 점검하면 문제를 피할 수 있습니다.또한 케이블과 커넥터를 때때로 검사하여 일찍 마모를 잡는 것이 좋습니다.인근 전자 장치는 때때로 전자 장비가 많은 지역에서 간섭을 일으킬 수 있습니다.

잘못된 색상이나 시각적 왜곡과 같은 문제가 있으면 비디오 형식이 시스템에 올바르게 설정되어 있는지 확인하십시오.입력 신호가 깨끗하고 소음의 영향을받지 않도록하십시오.간섭을 방지하려면 적절한 차폐 방법을 사용하십시오.제조업체의 지침을 기반으로 정기적으로 교정하면 이러한 문제를 피하는 데 도움이 될 수 있습니다.차폐가 우수한 고품질 케이블을 사용하면 시각적 문제가 줄어들 수 있습니다.업데이트는 종종 일반적인 문제를 해결하고 전반적인 성능을 향상시키기 때문에 소프트웨어와 펌웨어를 최신 상태로 유지하십시오.이 단계에 따라 Renesas Tw2864가 꾸준하고 명확한 비디오 출력을 제공하는 데 도움이됩니다.

자주 묻는 질문 [FAQ]

1. Renesas TW2864의 눈에 띄는 기능은 무엇입니까?

TW2864는 최대 8 개의 채널을 지원하므로 NTSC 및 PAL 형식 모두에 대해 실시간 디코딩이 가능합니다.자동 게인 제어 및 노이즈 감소가 포함되며 RGB 및 YUV와 같은 출력 형식을 허용합니다.이러한 기능은 다양한 비디오 시스템에 원활하게 통합되어 고품질 비디오 처리에 효과적입니다.사용자는 일반적으로 사용하기 쉬운 인터페이스와 강력한 성능을 제공하는 장치에 감사합니다. 이러한 측면은 비디오 시스템 설치의 효율성을 향상시킬 수 있습니다.

2. TW2864는 어떤 응용 프로그램에 사용됩니까?

TW2864는 일반적으로 다중 카메라 비디오 녹화 및 처리를 위해 고급 비디오 모니터링 시스템 및 DVR에 사용됩니다.또한 화상 회의 설정에 적합합니다.실시간 기능은 최신 보안 시스템을 향상시켜 신뢰할 수있는 감시 작업을 제공합니다.실제로 사용하면 전문가는 바쁜 디지털 환경에서 안정적인 비디오 스트림을 유지하기 위해 TW2864에 의존합니다.

3. TW2864는 어떤 비디오 입력을 지원합니까?

이 칩은 CVBS (Composite Video) 및 S- 비디오 입력을 처리하여 NTSC 및 PAL과 같은 표준 정의 신호와 호환됩니다.이를 통해 광범위한 비디오 표준과 통합 할 수 있습니다.많은 시스템 통합자는 기존 비디오 설정과의 호환성을 위해 TW2864를 선택하여 상당한 재구성의 필요성을 최소화합니다.

4. TW2864는 어떻게 구성되고 제어됩니까?

구성 레지스터를 통해 사용할 수있는 조정 가능한 매개 변수를 사용하여 Tw2864를 통해 I2C 또는 SPI 인터페이스를 구성 할 수 있습니다.이를 통해 특정 응용 프로그램 요구에 따라 설정을 사용자 정의 할 수 있으며 비디오 솔루션을 조정할 때 유연성을 제공합니다.대규모 배포 에서이 유연성은 유지 보수를 단순화하고 시스템 업그레이드를 더 쉽게 할 수 있도록 도와줍니다.

5. 전력 요구 사항은 무엇입니까?

TW2864는 모델 및 응용 프로그램에 따라 3.3V 또는 5V에서 작동합니다.이 이중 전압 지원은 다양한 전자 시스템에 적합합니다.유연한 전력 호환성은 시스템 신뢰성을 향상시키고 다운 타임을 최소화하여 전력 의식 설정을위한 실질적인 선택이 될 수 있습니다.

6. Tw2864는 표준 패키지로 제공됩니까?

예, LQFP (저 프로파일 쿼드 플랫 팩) 형식으로 제공됩니다.이러한 유형의 패키징은 PCB의 핸들링 및 통합을 단순화하므로 제조 및 조립에 유리합니다.LQFP 설계는 또한 효과적인 열 소산을 제공하며 우주 절약 설치를 허용합니다.

7. 알려진 문제 나 한계가 있습니까?

TW2864는 다재다능하지만 특정 비디오 형식이나 고성능 응용 프로그램에 도전 할 수 있습니다.잠재적 한계를 완전히 이해하려면 데이터 시트 및 응용 프로그램 노트를 검토하는 것이 좋습니다.숙련 된 사용자는 종종 문서화를 철저히 수행하고 가능한 통합 문제를 적극적으로 해결하여 원활한 배포 및 일관된 시스템 성능을 보장하는 것의 중요성을 강조합니다.
