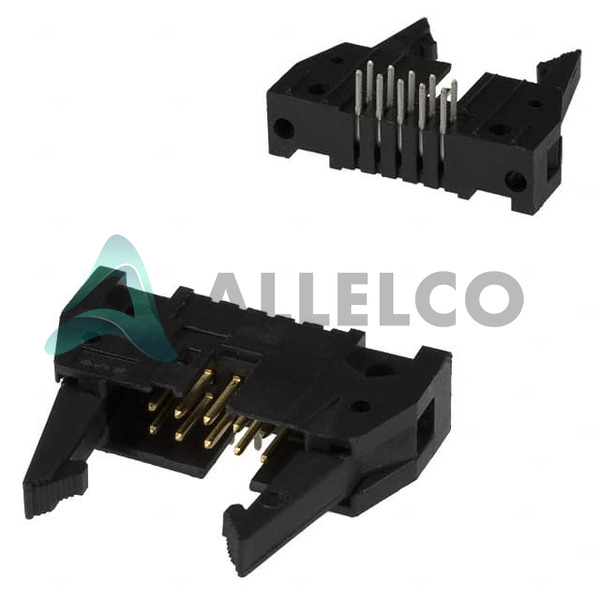

5499141-1 기술 사양
TE Connectivity AMP Connectors - 5499141-1 기술 사양, 속성, 매개 변수 및 TE Connectivity AMP Connectors - 5499141-1과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | TE Connectivity | |
| 정격 전압 | 250VAC | |
| 종료 | Solder | |
| 스타일 | Board to Cable/Wire | |
| 염 | Shrouded - 4 Wall | |
| 연속 | AMP-Latch | |
| 행 간격 - 결합 | 0.100' (2.54mm) | |
| 피치 - 짝짓기 | 0.100' (2.54mm) | |
| 패키지 | Tray | |
| 전체 접촉 길이 | - | |
| 작동 온도 | -65°C ~ 105°C | |
| 행 개수 | 2 | |
| 위치 번호 부하 | All | |
| 위치 개수 | 10 | |
| 실장 형 | Through Hole, Right Angle | |
| 재질 난연성 등급 | UL94 V-0 | |
| 메이트 스태킹 하이츠 | - | |
| 차동 데이터 전송 | - |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 단열 높이 | 0.315' (8.00mm) | |
| 단열 색 | Black | |
| 침투 보호 | - | |
| 풍모 | Keying Slot, Mounting Flange | |
| 조임 형 | Latch Lock/Eject Hooks, Long | |
| 현재 등급 (AMP) | 1A per Contact | |
| 접점 유형 | Male Pin | |
| 연락처 모양 | Square | |
| 접점 재질 | Brass | |
| 연락처 길이 - 포스트 | 0.110' (2.79mm) | |
| 접촉 길이 - 결합 | 0.240' (6.10mm) | |
| 접점 마감 두께 - 포스트 | 100.0µin (2.54µm) | |
| 접점 마감 두께 - 결합 | 30.0µin (0.76µm) | |
| 연락처 마감 - 우편 | Tin | |
| 접점 마감 - 결합 | Gold or Gold-Palladium | |
| 커넥터 유형 | Header | |
| 기본 제품 번호 | 5499141 | |
| 응용 프로그램 | - |
오른쪽 세 부분의 규격은 TE Connectivity AMP Connectors 5499141-1와 비슷합니다
| 제품 속성 |  |
 |
 |
 |
|---|---|---|---|---|
| 제품 모델 | 5499141-1 | 5499206-5 | 5499206-6 | 5499141-9 |
| 제조사 | TE Connectivity AMP Connectors | TE Connectivity AMP Connectors | TE Connectivity AMP Connectors | TE Connectivity AMP Connectors |
| 염 | Shrouded - 4 Wall | Shrouded - 4 Wall | Shrouded - 4 Wall | Shrouded - 4 Wall |
| 응용 프로그램 | - | - | - | - |
| 조임 형 | Latch Lock/Eject Hooks, Long | Latch Lock/Eject Hooks, Long | Latch Lock/Eject Hooks, Long | Latch Lock/Eject Hooks, Long |
| 커넥터 유형 | Header | Header | Header | Header |
| 위치 번호 부하 | All | All | All | All |
| 재질 난연성 등급 | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| 차동 데이터 전송 | - | - | - | - |
| 패키지 | Tray | Tray | Tray | Tray |
| 위치 개수 | 10 | 24 | 26 | 40 |
| 전체 접촉 길이 | - | 0.639' (16.23mm) | 0.639' (16.23mm) | - |
| 접점 마감 두께 - 결합 | 30.0µin (0.76µm) | 30.0µin (0.76µm) | 30.0µin (0.76µm) | 30.0µin (0.76µm) |
| 행 개수 | 2 | 2 | 2 | 2 |
| 연락처 마감 - 우편 | Tin | Tin | Tin | Tin |
| 현재 등급 (AMP) | 1A per Contact | 1A | 1A | 1A per Contact |
| 단열 높이 | 0.315' (8.00mm) | 0.549' (13.94mm) | 0.549' (13.94mm) | 0.315' (8.00mm) |
| 스타일 | Board to Cable/Wire | Board to Cable/Wire | Board to Cable/Wire | Board to Cable/Wire |
| 침투 보호 | - | - | - | - |
| 접점 마감 두께 - 포스트 | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) |
| 정격 전압 | 250VAC | 250VAC | 250VAC | 250VAC |
| 접점 재질 | Brass | - | - | Brass |
| 작동 온도 | -65°C ~ 105°C | -65°C ~ 105°C | -65°C ~ 105°C | -65°C ~ 105°C |
| 접촉 길이 - 결합 | 0.240' (6.10mm) | 0.240' (6.10mm) | 0.240' (6.10mm) | 0.240' (6.10mm) |
| 접점 유형 | Male Pin | Male Pin | Male Pin | Male Pin |
| 접점 마감 - 결합 | Gold or Gold-Palladium | Gold or Gold-Palladium | Gold or Gold-Palladium | Gold or Gold-Palladium |
| 단열 색 | Black | Black | Black | Black |
| 풍모 | Keying Slot, Mounting Flange | Keying Slot, Mounting Flange | Keying Slot, Mounting Flange | Keying Slot, Mounting Flange |
| 메이트 스태킹 하이츠 | - | - | - | - |
| 기본 제품 번호 | 5499141 | 5499206 | 5499206 | 5499141 |
| 연속 | AMP-Latch | AMP-Latch | AMP-Latch | AMP-Latch |
| 종료 | Solder | Solder | Solder | Solder |
| 행 간격 - 결합 | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| 연락처 모양 | Square | Square | Square | Square |
| 연락처 길이 - 포스트 | 0.110' (2.79mm) | 0.110' (2.79mm) | 0.110' (2.79mm) | 0.110' (2.79mm) |
| 실장 형 | Through Hole, Right Angle | Through Hole | Through Hole | Through Hole, Right Angle |
| 피치 - 짝짓기 | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
5499141-1 - TE Connectivity AMP Connectors에 대한 5499141-1 PDF 데이터 시트 및 TE Connectivity AMP Connectors 문서를 다운로드하십시오.
