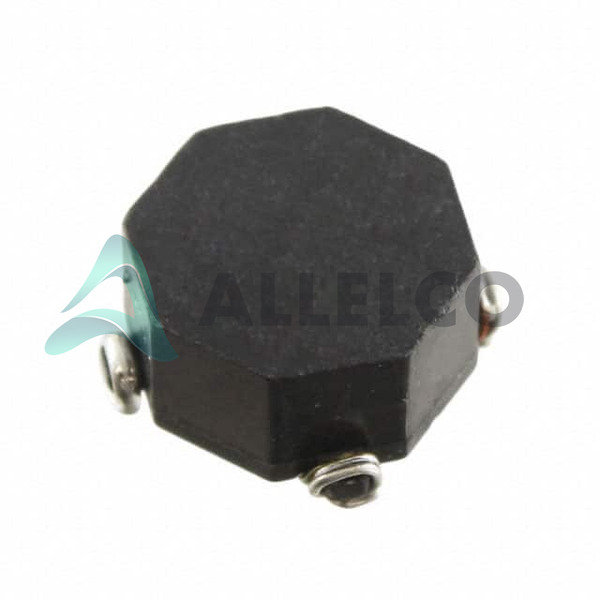

CTX5-4A-R 기술 사양
Eaton - Electronics Division - CTX5-4A-R 기술 사양, 속성, 매개 변수 및 Eaton - Electronics Division - CTX5-4A-R과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | Coiltronics (Eaton) | |
| 용인 | ±25% | |
| 크기 / 치수 | 0.550" L x 0.550" W (13.97mm x 13.97mm) | |
| 차폐 | Unshielded | |
| 연속 | OCTA-PAC® PLUS | |
| 등급 | - | |
| 패키지 / 케이스 | Nonstandard | |
| 패키지 | Tape & Reel (TR) | |
| 작동 온도 | -40°C ~ 85°C | |
| 코일의 수 | 2 |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 실장 형 | Surface Mount | |
| 인덕턴스 - 직렬로 연결 | 17.05 µH | |
| 인덕턴스 - 병렬로 연결 | 4.26 µH | |
| 신장 | 0.250" (6.35mm) | |
| DC 저항 (DCR) - 시리즈 | 33.9mOhm Max | |
| DC 저항 (DCR) - 병렬 | 8.5mOhm Max | |
| 현재의 채도 - 시리즈 | 3.21 A | |
| 현재 채도 - 평행 | 6.43 A | |
| 정격 전류 - 시리즈 | 3.61 A | |
| 정격 전류 - 병렬 | 7.21 A |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
오른쪽 세 부분의 규격은 Eaton - Electronics Division CTX5-4A-R와 비슷합니다
| 제품 속성 |  |
 |
 |
 |
|---|---|---|---|---|
| 제품 모델 | CTX5-4A-R | CTX33-2-R | CTX50-4P-R | CTX5-4P-R |
| 제조사 | Eaton - Electronics Division | Eaton - Electronics Division | Eaton - Electronics Division | Eaton - Electronics Division |
| 현재 채도 - 평행 | 6.43 A | - | - | - |
| 크기 / 치수 | 0.550" L x 0.550" W (13.97mm x 13.97mm) | 0.450' L x 0.450' W (11.43mm x 11.43mm) | 0.550' L x 0.550' W (13.97mm x 13.97mm) | 0.550' L x 0.550' W (13.97mm x 13.97mm) |
| 신장 | 0.250" (6.35mm) | 0.235' (5.97mm) | 0.250' (6.35mm) | 0.250' (6.35mm) |
| 현재의 채도 - 시리즈 | 3.21 A | - | - | - |
| 정격 전류 - 시리즈 | 3.61 A | 700 mA | 600 mA | 1.65 A |
| 패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| DC 저항 (DCR) - 시리즈 | 33.9mOhm Max | 420mOhm Max | 805mOhm Max | 107mOhm Max |
| 용인 | ±25% | ±20% | ±20% | ±20% |
| 작동 온도 | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C | -40°C ~ 85°C |
| 정격 전류 - 병렬 | 7.21 A | 1.4 A | 1.2 A | 3.3 A |
| 패키지 / 케이스 | Nonstandard | Nonstandard | Nonstandard | Nonstandard |
| 차폐 | Unshielded | Unshielded | Unshielded | Unshielded |
| 등급 | - | - | - | - |
| 인덕턴스 - 병렬로 연결 | 4.26 µH | 31.77 µH | 48.8 µH | 5.15 µH |
| 인덕턴스 - 직렬로 연결 | 17.05 µH | 127.09 µH | 195.2 µH | 20.62 µH |
| 연속 | OCTA-PAC® PLUS | OCTA-PAC® | Econo-Pac™ | Econo-Pac™ |
| DC 저항 (DCR) - 병렬 | 8.5mOhm Max | 105mOhm Max | 201mOhm Max | 27mOhm Max |
| 실장 형 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 코일의 수 | 2 | 2 | 2 | 2 |
