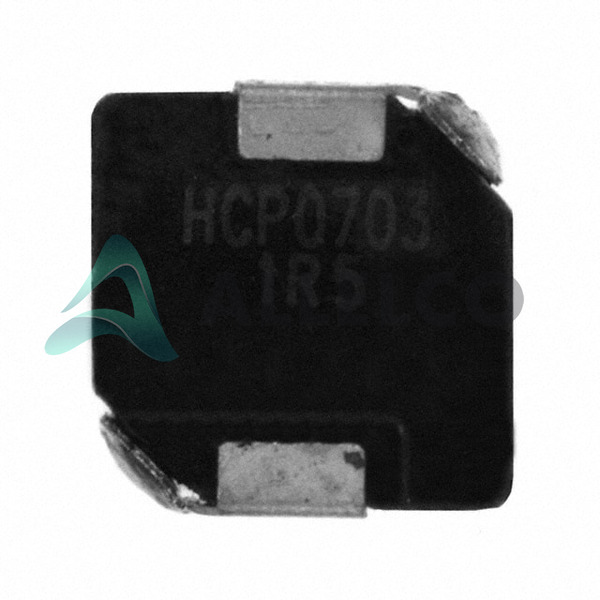

HCP0703-1R5-R 기술 사양
Eaton - Electronics Division - HCP0703-1R5-R 기술 사양, 속성, 매개 변수 및 Eaton - Electronics Division - HCP0703-1R5-R과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | Coiltronics (Eaton) | |
| 유형 | Drum Core, Wirewound | |
| 용인 | ±20% | |
| 제조업체 장치 패키지 | - | |
| 크기 / 치수 | 0.287" L x 0.276" W (7.30mm x 7.00mm) | |
| 차폐 | Shielded | |
| 연속 | HCP0703 | |
| 등급 | - | |
| Q 인자, 주파수 | - | |
| 패키지 / 케이스 | Nonstandard | |
| 패키지 | Tape & Reel (TR) |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 작동 온도 | -55°C ~ 125°C | |
| 실장 형 | Surface Mount | |
| 소재 - 코어 | Iron Powder | |
| 인덕턴스 주파수 - 테스트 | 100 kHz | |
| 인덕턴스 | 1.5 µH | |
| 높이 - 장착 (최대) | 0.118" (3.00mm) | |
| 주파수 - 자기 공진 | - | |
| DC 저항 (DCR) | 15mOhm Max | |
| 현재 등급 (AMP) | 9 A | |
| 전류 - 채도 (ISAT) | 18A |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | |
| ECCN | EAR99 |
| HTSUS | 8504.50.4000 |
오른쪽 세 부분의 규격은 Eaton - Electronics Division HCP0703-1R5-R와 비슷합니다
| 제품 속성 |  |
 |
|
 |
|---|---|---|---|---|
| 제품 모델 | HCP0703-1R5-R | HCP0704-R40-R | HCP0704-1R0-R | HCP0704-2R3-R |
| 제조사 | Eaton - Electronics Division | Eaton - Electronics Division | Eaton - Electronics Division | Eaton - Electronics Division |
| 실장 형 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 높이 - 장착 (최대) | 0.118" (3.00mm) | 0.157' (4.00mm) | 0.165" (4.20mm) | 0.157" (4.00mm) |
| 유형 | Drum Core, Wirewound | Drum Core, Wirewound | Drum Core, Wirewound | Drum Core, Wirewound |
| 주파수 - 자기 공진 | - | - | - | - |
| 인덕턴스 주파수 - 테스트 | 100 kHz | 100 kHz | 100 kHz | 100 kHz |
| DC 저항 (DCR) | 15mOhm Max | 3.2mOhm | 6.2mOhm | 16.5mOhm |
| 패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 차폐 | Shielded | Shielded | Shielded | Shielded |
| Q 인자, 주파수 | - | - | - | - |
| 패키지 / 케이스 | Nonstandard | Nonstandard | Nonstandard | Nonstandard |
| 전류 - 채도 (ISAT) | 18A | 27A | 17A | 11.5A |
| 인덕턴스 | 1.5 µH | 400 nH | 1 µH | 2.3 µH |
| 소재 - 코어 | Iron Powder | Iron Powder | Iron Powder | Iron Powder |
| 작동 온도 | -55°C ~ 125°C | -40°C ~ 155°C | -40°C ~ 155°C | -40°C ~ 155°C |
| 등급 | - | - | - | - |
| 크기 / 치수 | 0.287" L x 0.276" W (7.30mm x 7.00mm) | 0.268' L x 0.268' W (6.80mm x 6.80mm) | 0.268" L x 0.268" W (6.80mm x 6.80mm) | 0.268" L x 0.268" W (6.80mm x 6.80mm) |
| 연속 | HCP0703 | HCP0704 | HCP0704 | HCP0704 |
| 용인 | ±20% | ±25% | ±25% | ±25% |
| 현재 등급 (AMP) | 9 A | 17 A | 12 A | 7.5 A |
| 제조업체 장치 패키지 | - | - | - | - |
HCP0703-1R5-R - Eaton - Electronics Division에 대한 HCP0703-1R5-R PDF 데이터 시트 및 Eaton - Electronics Division 문서를 다운로드하십시오.
