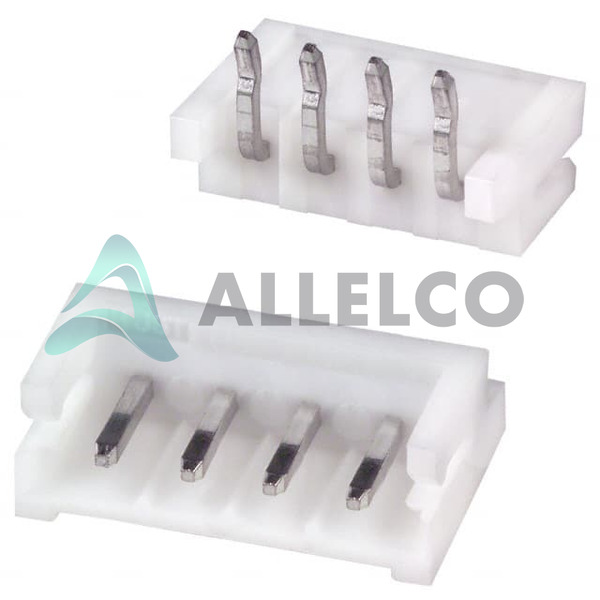

S4B-EH(LF)(SN) 기술 사양
JST Sales America Inc. - S4B-EH(LF)(SN) 기술 사양, 속성, 매개 변수 및 JST Sales America Inc. - S4B-EH(LF)(SN)과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | JST | |
정격 전압 | 250V | |
종료 | Press-Fit, Solder | |
스타일 | Board to Cable/Wire | |
염 | Shrouded - 3 Wall | |
연속 | EH | |
행 간격 - 결합 | - | |
피치 - 짝짓기 | 0.098' (2.50mm) | |
패키지 | Bulk | |
전체 접촉 길이 | - | |
작동 온도 | -25°C ~ 85°C | |
행 개수 | 1 | |
위치 번호 부하 | All | |
위치 개수 | 4 | |
실장 형 | Through Hole, Right Angle | |
재질 난연성 등급 | UL94 V-0 | |
메이트 스태킹 하이츠 | - | |
차동 데이터 전송 | Polyamide (PA66), Nylon 6/6 |
제품 속성 | 속성 값 | |
---|---|---|
단열 높이 | 0.165' (4.20mm) | |
단열 색 | Natural | |
침투 보호 | - | |
풍모 | - | |
조임 형 | Latch Lock | |
현재 등급 (AMP) | 3A | |
접점 유형 | Male Pin | |
연락처 모양 | Square | |
접점 재질 | Brass | |
연락처 길이 - 포스트 | 0.126' (3.20mm) | |
접촉 길이 - 결합 | 0.157' (4.00mm) | |
접점 마감 두께 - 포스트 | - | |
접점 마감 두께 - 결합 | - | |
연락처 마감 - 우편 | Tin | |
접점 마감 - 결합 | Tin | |
커넥터 유형 | Header | |
기본 제품 번호 | S4B-EH | |
응용 프로그램 | - |
오른쪽 세 부분의 규격은 JST Sales America Inc. S4B-EH(LF)(SN)와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | S4B-EH(LF)(SN) | FTSH-110-01-L-DV-P | MX34R08HF4T | EHT-108-01-S-D |
제조사 | JST Sales America Inc. | Samtec Inc. | JAE Electronics | Samtec Inc. |
접촉 길이 - 결합 | 0.157' (4.00mm) | 0.120" (3.05mm) | 0.303" (7.70mm) | 0.120' (3.05mm) |
접점 유형 | Male Pin | Male Pin | Male Pin | Male Pin |
정격 전압 | 250V | - | - | - |
연락처 마감 - 우편 | Tin | Tin | Tin | Tin |
염 | Shrouded - 3 Wall | Unshrouded | Shrouded - 4 Wall | Shrouded - 4 Wall |
종료 | Press-Fit, Solder | Solder | Solder | Solder |
피치 - 짝짓기 | 0.098' (2.50mm) | 0.050" (1.27mm) | 0.087" (2.20mm) | 0.079' (2.00mm) |
접점 마감 - 결합 | Tin | Gold | Tin | Gold |
전체 접촉 길이 | - | - | - | - |
행 간격 - 결합 | - | 0.050" (1.27mm) | 0.118" (3.00mm) | 0.079' (2.00mm) |
접점 재질 | Brass | Phosphor Bronze | Copper Alloy | Phosphor Bronze |
위치 번호 부하 | All | All | All | All |
침투 보호 | - | - | - | - |
위치 개수 | 4 | 20 | 8 | 16 |
기본 제품 번호 | S4B-EH | FTSH-110 | MX34R08H | EHT-108 |
작동 온도 | -25°C ~ 85°C | -55°C ~ 125°C | -40°C ~ 85°C | -55°C ~ 125°C |
단열 높이 | 0.165' (4.20mm) | 0.099" (2.51mm) | 0.543" (13.80mm) | 0.370' (9.40mm) |
커넥터 유형 | Header | Header, Cuttable | Header | Header |
차동 데이터 전송 | Polyamide (PA66), Nylon 6/6 | Liquid Crystal Polymer (LCP) | Polyphenylene Sulfide (PPS), Glass Filled | Liquid Crystal Polymer (LCP) |
단열 색 | Natural | Black | Black | Black |
연락처 모양 | Square | Square | Square | Square |
연속 | EH | FTSH | MX34R | EHT |
응용 프로그램 | - | - | Automotive | - |
패키지 | Bulk | Tube | Tray | Tube |
스타일 | Board to Cable/Wire | Board to Board or Cable | Board to Cable/Wire | Board to Cable/Wire |
조임 형 | Latch Lock | Push-Pull | Locking Ramp | Latch Lock/Eject Hooks |
접점 마감 두께 - 결합 | - | 10.0µin (0.25µm) | - | 30.0µin (0.76µm) |
행 개수 | 1 | 2 | 2 | 2 |
현재 등급 (AMP) | 3A | 3.4A per Contact | 3A | 3A |
메이트 스태킹 하이츠 | - | - | - | - |
접점 마감 두께 - 포스트 | - | - | - | - |
연락처 길이 - 포스트 | 0.126' (3.20mm) | - | - | 0.114' (2.90mm) |
실장 형 | Through Hole, Right Angle | Surface Mount | Surface Mount, Right Angle | Through Hole |
재질 난연성 등급 | UL94 V-0 | UL94 V-0 | - | UL94 V-0 |
풍모 | - | Pick and Place | Solder Retention | Keying Slot |
S4B-EH(LF)(SN) - JST Sales America Inc.에 대한 S4B-EH(LF)(SN) PDF 데이터 시트 및 JST Sales America Inc. 문서를 다운로드하십시오.
