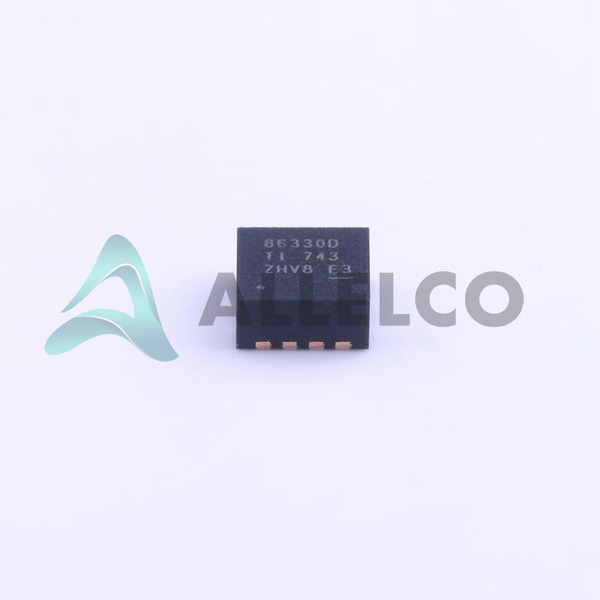

CSD86330Q3D 기술 사양
Texas Instruments - CSD86330Q3D 기술 사양, 속성, 매개 변수 및 Texas Instruments - CSD86330Q3D과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | Texas Instruments | |
아이디 @ VGS (일) (최대) | 2.1V @ 250µA | |
과학 기술 | MOSFET (Metal Oxide) | |
제조업체 장치 패키지 | 8-LSON (3.3x3.3) | |
연속 | NexFET™ | |
이드의 Vgs @ RDS에서 (최대) | 9.6mOhm @ 14A, 8V | |
전력 - 최대 | 6W | |
패키지 / 케이스 | 8-PowerLDFN | |
패키지 | Tape & Reel (TR) |
제품 속성 | 속성 값 | |
---|---|---|
작동 온도 | -55°C ~ 150°C (TJ) | |
실장 형 | Surface Mount | |
입력 커패시턴스 (Ciss) (최대) @ Vds | 920pF @ 12.5V | |
게이트 차지 (Qg) (최대) @ Vgs | 6.2nC @ 4.5V | |
FET 특징 | Logic Level Gate | |
소스 전압에 드레인 (Vdss) | 25V | |
전류 - 25 ° C에서 연속 드레인 (Id) | 20A | |
구성 | 2 N-Channel (Half Bridge) | |
기본 제품 번호 | CSD86330Q3 |
오른쪽 세 부분의 규격은 Texas Instruments CSD86330Q3D와 비슷합니다
제품 속성 | ![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|
제품 모델 | CSD86330Q3D | CSD87312Q3E | CSD86360Q5D | CSD75301W1015 |
제조사 | Texas Instruments | Texas Instruments | Texas Instruments | Texas Instruments |
기본 제품 번호 | CSD86330Q3 | CSD87312Q3 | CSD86360Q5 | CSD75301 |
패키지 / 케이스 | 8-PowerLDFN | 8-PowerTDFN | 8-PowerLDFN | 6-UFBGA, DSBGA |
연속 | NexFET™ | NexFET™ | NexFET™ | NexFET™ |
FET 특징 | Logic Level Gate | Logic Level Gate | Logic Level Gate | Logic Level Gate |
게이트 차지 (Qg) (최대) @ Vgs | 6.2nC @ 4.5V | 8.2nC @ 4.5V | 12.6nC @ 4.5V | 2.1nC @ 4.5V |
작동 온도 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
구성 | 2 N-Channel (Half Bridge) | 2 N-Channel (Dual) Common Source | 2 N-Channel (Half Bridge) | 2 P-Channel (Dual) |
소스 전압에 드레인 (Vdss) | 25V | 30V | 25V | 20V |
전류 - 25 ° C에서 연속 드레인 (Id) | 20A | 27A | 50A | 1.2A |
패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
전력 - 최대 | 6W | 2.5W | 13W | 800mW |
아이디 @ VGS (일) (최대) | 2.1V @ 250µA | 1.3V @ 250µA | 2.1V @ 250µA | 1V @ 250µA |
실장 형 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
입력 커패시턴스 (Ciss) (최대) @ Vds | 920pF @ 12.5V | 1250pF @ 15V | 2060pF @ 12.5 | 195pF @ 10V |
이드의 Vgs @ RDS에서 (최대) | 9.6mOhm @ 14A, 8V | 33mOhm @ 7A , 8V | - | 100mOhm @ 1A, 4.5V |
제조업체 장치 패키지 | 8-LSON (3.3x3.3) | 8-VSON (3.3x3.3) | 8-LSON (5x6) | 6-DSBGA (1x1.5) |
CSD86330Q3D - Texas Instruments에 대한 CSD86330Q3D PDF 데이터 시트 및 Texas Instruments 문서를 다운로드하십시오.
