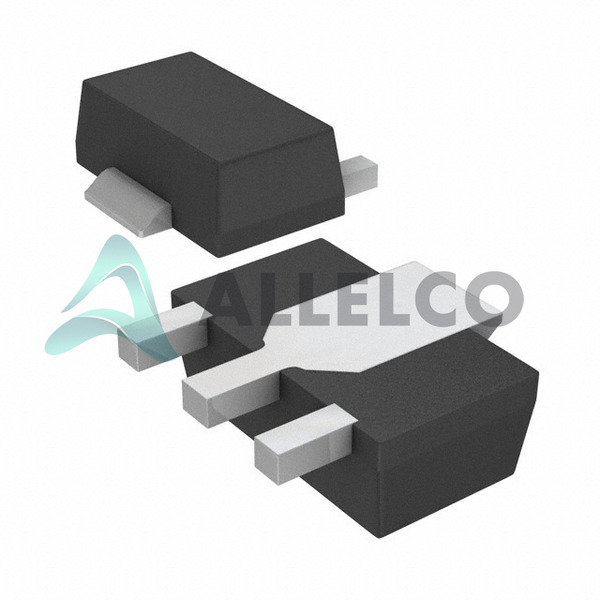

이미지는 참조용으로만 제공되며 제품에 대한 자세한 내용은 사양을 참조하십시오.
2STF2280 - STMicroelectronics
- 제조사 제품 모델
- 2STF2280
- Allelco 제품 모델
- 32D-2STF2280
- ECAD 모델
- 부품 설명
- TRANS PNP 80V 2A SOT89
- 상세 설명
- 포장
- TO-243AA
- 데이터 시트
- 2STF2280.pdf
- RoHS 상태
- 유품: 208050
2STF2280 기술 사양
STMicroelectronics - 2STF2280 기술 사양, 속성, 매개 변수 및 STMicroelectronics - 2STF2280과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | STMicroelectronics | |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 80 V | |
| IB, IC에서 @ VCE 채도 (최대) | 250mV @ 100mA, 1A | |
| 트랜지스터 유형 | PNP | |
| 제조업체 장치 패키지 | SOT-89 | |
| 연속 | - | |
| 전력 - 최대 | 1.4 W | |
| 패키지 / 케이스 | TO-243AA |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 패키지 | Tape & Reel (TR) | |
| 작동 온도 | -65°C ~ 150°C (TJ) | |
| 실장 형 | Surface Mount | |
| 주파수 - 전환 | 50MHz | |
| IC에서 @ DC 전류 이득 (HFE) (최소), Vce가 | 140 @ 100mA, 2V | |
| 전류 - 콜렉터 컷오프 (최대) | 1mA | |
| 전류 - 콜렉터 (IC) (최대) | 2 A | |
| 기본 제품 번호 | 2STF22 |
오른쪽 세 부분의 규격은 STMicroelectronics 2STF2280와 비슷합니다
| 제품 속성 |  |
 |
 |
|
|---|---|---|---|---|
| 제품 모델 | 2STF2280 | 2STN1550 | 2STF2360 | 2STF1360 |
| 제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 패키지 / 케이스 | TO-243AA | TO-261-4, TO-261AA | TO-243AA | TO-243AA |
| 전류 - 콜렉터 (IC) (최대) | 2 A | 5 A | 3 A | 3 A |
| 전류 - 콜렉터 컷오프 (최대) | 1mA | 100nA (ICBO) | 100nA (ICBO) | 100nA (ICBO) |
| 패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| IC에서 @ DC 전류 이득 (HFE) (최소), Vce가 | 140 @ 100mA, 2V | 135 @ 2A, 2V | 160 @ 1A, 2V | 160 @ 1A, 2V |
| 실장 형 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
| 트랜지스터 유형 | PNP | NPN | PNP | NPN |
| 작동 온도 | -65°C ~ 150°C (TJ) | 150°C (TJ) | 150°C (TJ) | 150°C (TJ) |
| 연속 | - | - | - | - |
| IB, IC에서 @ VCE 채도 (최대) | 250mV @ 100mA, 1A | 450mV @ 300mA, 3A | 500mV @ 150mA, 3A | 500mV @ 150mA, 3A |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 80 V | 50 V | 60 V | 60 V |
| 제조업체 장치 패키지 | SOT-89 | SOT-223 | SOT-89-3 | SOT-89-3 |
| 전력 - 최대 | 1.4 W | 1.6 W | 1.4 W | 1.4 W |
| 기본 제품 번호 | 2STF22 | 2STN1550 | 2STF2360 | 2STF1360 |
| 주파수 - 전환 | 50MHz | - | 130MHz | 130MHz |
2STF2280 - STMicroelectronics에 대한 2STF2280 PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
