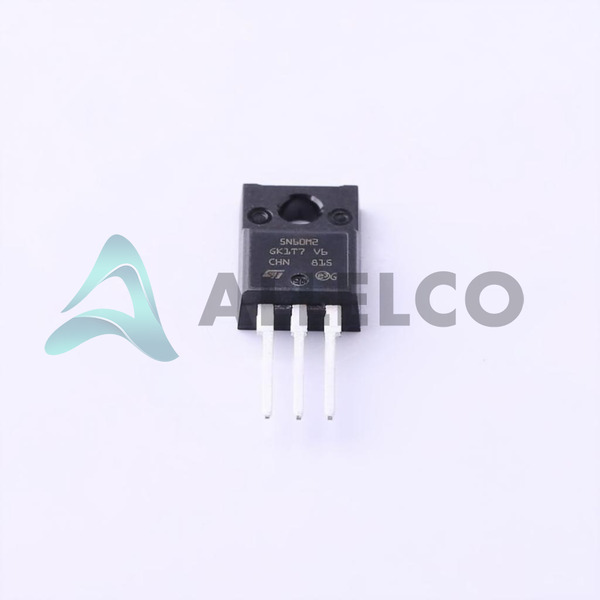

STF5N60M2 기술 사양
STMicroelectronics - STF5N60M2 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STF5N60M2과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
아이디 @ VGS (일) (최대) | 4V @ 250µA | |
Vgs (최대) | ±25V | |
과학 기술 | MOSFET (Metal Oxide) | |
제조업체 장치 패키지 | TO-220FP | |
연속 | MDmesh™ II Plus | |
이드의 Vgs @ RDS에서 (최대) | 1.4Ohm @ 1.85A, 10V | |
전력 소비 (최대) | 20W (Tc) | |
패키지 / 케이스 | TO-220-3 Full Pack | |
패키지 | Tube |
제품 속성 | 속성 값 | |
---|---|---|
작동 온도 | 150°C (TJ) | |
실장 형 | Through Hole | |
입력 커패시턴스 (Ciss) (최대) @ Vds | 165 pF @ 100 V | |
게이트 차지 (Qg) (최대) @ Vgs | 4.5 nC @ 10 V | |
FET 유형 | N-Channel | |
FET 특징 | - | |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | |
소스 전압에 드레인 (Vdss) | 600 V | |
전류 - 25 ° C에서 연속 드레인 (Id) | 3.7A (Tc) | |
기본 제품 번호 | STF5N60 |
오른쪽 세 부분의 규격은 STMicroelectronics STF5N60M2와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | STF5N60M2 | STF5N52K3 | STF5NK52ZD | STF5N62K3 |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
게이트 차지 (Qg) (최대) @ Vgs | 4.5 nC @ 10 V | 17 nC @ 10 V | 16.9 nC @ 10 V | 26 nC @ 10 V |
연속 | MDmesh™ II Plus | SuperMESH3™ | SuperMESH™ | SuperMESH3™ |
아이디 @ VGS (일) (최대) | 4V @ 250µA | 4.5V @ 50µA | 4.5V @ 50µA | 4.5V @ 50µA |
패키지 / 케이스 | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack |
패키지 | Tube | Tube | Tube | Tube |
FET 특징 | - | - | - | - |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
이드의 Vgs @ RDS에서 (최대) | 1.4Ohm @ 1.85A, 10V | 1.5Ohm @ 2.2A, 10V | 1.5Ohm @ 2.2A, 10V | 1.6Ohm @ 2.1A, 10V |
작동 온도 | 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
소스 전압에 드레인 (Vdss) | 600 V | 525 V | 520 V | 620 V |
전류 - 25 ° C에서 연속 드레인 (Id) | 3.7A (Tc) | 4.4A (Tc) | 4.4A (Tc) | 4.2A (Tc) |
FET 유형 | N-Channel | N-Channel | N-Channel | N-Channel |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | 10V | 10V | 10V |
입력 커패시턴스 (Ciss) (최대) @ Vds | 165 pF @ 100 V | 545 pF @ 100 V | 529 pF @ 25 V | 680 pF @ 50 V |
기본 제품 번호 | STF5N60 | STF5N | STF5N | STF5N62 |
Vgs (최대) | ±25V | ±30V | ±30V | ±30V |
제조업체 장치 패키지 | TO-220FP | TO-220FP | TO-220FP | TO-220FP |
전력 소비 (최대) | 20W (Tc) | 25W (Tc) | 25W (Tc) | 25W (Tc) |
STF5N60M2 - STMicroelectronics에 대한 STF5N60M2 PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
