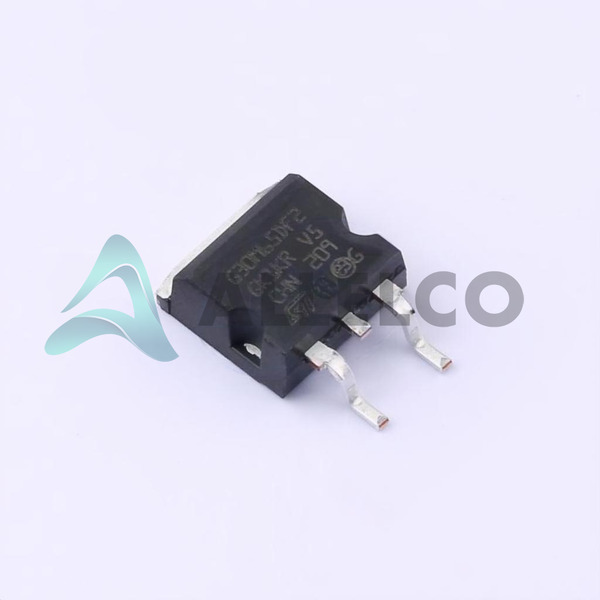

STGB30M65DF2 기술 사양
STMicroelectronics - STGB30M65DF2 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGB30M65DF2과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
전압 - 콜렉터 에미 터 파괴 (최대) | 650 V | |
VGE, IC에서 @ (에) VCE (최대) | 2V @ 15V, 30A | |
시험 조건 | 400V, 30A, 10Ohm, 15V | |
Td (온 / 오프) @ 25 ° C | 31.6ns/115ns | |
에너지 전환 | 300µJ (on), 960µJ (off) | |
제조업체 장치 패키지 | D²PAK (TO-263) | |
연속 | - | |
역 회복 시간 (trr) | 140 ns | |
전력 - 최대 | 258 W |
제품 속성 | 속성 값 | |
---|---|---|
패키지 / 케이스 | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB | |
패키지 | Tape & Reel (TR) | |
작동 온도 | -55°C ~ 175°C (TJ) | |
실장 형 | Surface Mount | |
입력 유형 | Standard | |
IGBT 유형 | Trench Field Stop | |
게이트 충전 | 80 nC | |
전류 - 콜렉터 펄스 (ICM) | 120 A | |
전류 - 콜렉터 (IC) (최대) | 60 A | |
기본 제품 번호 | STGB30 |
오른쪽 세 부분의 규격은 STMicroelectronics STGB30M65DF2와 비슷합니다
제품 속성 | ![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|
제품 모델 | STGB30M65DF2 | STGB20NB41LZT4 | STGB5H60DF | STGB20N45LZAG |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
제조업체 장치 패키지 | D²PAK (TO-263) | D2PAK | D²PAK (TO-263) | D²PAK (TO-263) |
역 회복 시간 (trr) | 140 ns | - | 134.5 ns | - |
VGE, IC에서 @ (에) VCE (최대) | 2V @ 15V, 30A | 2V @ 4.5V, 20A | 1.95V @ 15V, 5A | 1.25V @ 4V, 6A |
입력 유형 | Standard | Standard | Standard | Logic |
작동 온도 | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) |
패키지 / 케이스 | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
에너지 전환 | 300µJ (on), 960µJ (off) | 5mJ (on), 12.9mJ (off) | 56µJ (on), 78.5µJ (off) | - |
패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
연속 | - | PowerMESH™ | - | Automotive, AEC-Q101 |
전력 - 최대 | 258 W | 200 W | 88 W | 150 W |
전류 - 콜렉터 (IC) (최대) | 60 A | 40 A | 10 A | 25 A |
기본 제품 번호 | STGB30 | STGB20 | STGB5 | STGB20 |
게이트 충전 | 80 nC | 46 nC | 43 nC | 26 nC |
전압 - 콜렉터 에미 터 파괴 (최대) | 650 V | 442 V | 600 V | 450 V |
시험 조건 | 400V, 30A, 10Ohm, 15V | 320V, 20A, 1kOhm, 5V | 400V, 5A, 47Ohm, 15V | 300V, 10A, 1kOhm, 5V |
IGBT 유형 | Trench Field Stop | - | Trench Field Stop | - |
전류 - 콜렉터 펄스 (ICM) | 120 A | 80 A | 20 A | 50 A |
실장 형 | Surface Mount | Surface Mount | Surface Mount | Surface Mount |
Td (온 / 오프) @ 25 ° C | 31.6ns/115ns | 1µs/12.1µs | 30ns/140ns | 1.1µs/4.6µs |
STGB30M65DF2 - STMicroelectronics에 대한 STGB30M65DF2 PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
