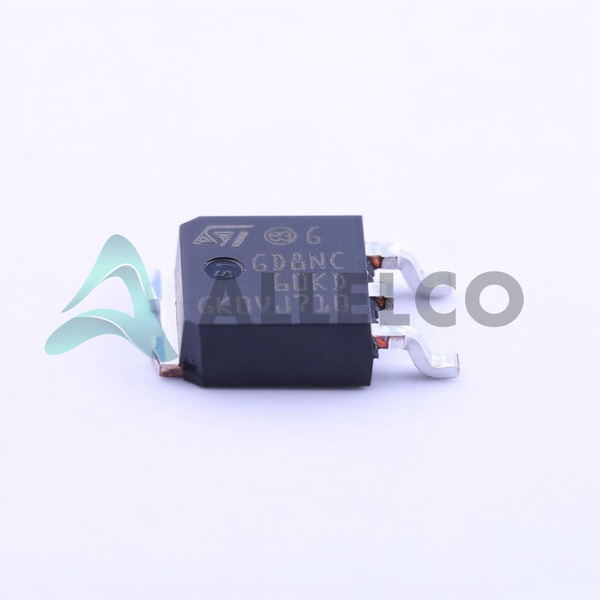

STGD8NC60KDT4 기술 사양
STMicroelectronics - STGD8NC60KDT4 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGD8NC60KDT4과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | STMicroelectronics | |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | |
| VGE, IC에서 @ (에) VCE (최대) | 2.75V @ 15V, 3A | |
| 시험 조건 | 390V, 3A, 10Ohm, 15V | |
| Td (온 / 오프) @ 25 ° C | 17ns/72ns | |
| 에너지 전환 | 55µJ (on), 85µJ (off) | |
| 제조업체 장치 패키지 | DPAK | |
| 연속 | PowerMESH™ | |
| 역 회복 시간 (trr) | 23.5 ns | |
| 전력 - 최대 | 62 W |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 패키지 / 케이스 | TO-252-3, DPak (2 Leads + Tab), SC-63 | |
| 패키지 | Tape & Reel (TR) | |
| 작동 온도 | -55°C ~ 150°C (TJ) | |
| 실장 형 | Surface Mount | |
| 입력 유형 | Standard | |
| IGBT 유형 | - | |
| 게이트 충전 | 19 nC | |
| 전류 - 콜렉터 펄스 (ICM) | 30 A | |
| 전류 - 콜렉터 (IC) (최대) | 15 A | |
| 기본 제품 번호 | STGD8 |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS |
오른쪽 세 부분의 규격은 STMicroelectronics STGD8NC60KDT4와 비슷합니다
| 제품 속성 |  |
 |
|
|
|---|---|---|---|---|
| 제품 모델 | STGD8NC60KDT4 | STGF10M65DF2 | STGD7NB60ST4 | STGF10NB60SD |
| 제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 입력 유형 | Standard | Standard | Standard | Standard |
| 제조업체 장치 패키지 | DPAK | TO-220FP | DPAK | TO-220FP |
| 연속 | PowerMESH™ | M | PowerMESH™ | PowerMESH™ |
| 시험 조건 | 390V, 3A, 10Ohm, 15V | 400V, 10A, 22Ohm, 15V | 480V, 7A, 1kOhm, 15V | 480V, 10A, 1kOhm, 15V |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | 650 V | 600 V | 600 V |
| 전력 - 최대 | 62 W | 30 W | 55 W | 25 W |
| VGE, IC에서 @ (에) VCE (최대) | 2.75V @ 15V, 3A | 2V @ 15V, 10A | 1.6V @ 15V, 7A | 1.75V @ 15V, 10A |
| Td (온 / 오프) @ 25 ° C | 17ns/72ns | 19ns/91ns | 700ns/- | 700ns/1.2µs |
| 기본 제품 번호 | STGD8 | STGF10 | STGD7 | STGF10 |
| 역 회복 시간 (trr) | 23.5 ns | 96 ns | - | 37 ns |
| 실장 형 | Surface Mount | Through Hole | Surface Mount | Through Hole |
| 게이트 충전 | 19 nC | 28 nC | 33 nC | 33 nC |
| 전류 - 콜렉터 펄스 (ICM) | 30 A | 40 A | 60 A | 80 A |
| 패키지 / 케이스 | TO-252-3, DPak (2 Leads + Tab), SC-63 | TO-220-3 Full Pack | TO-252-3, DPak (2 Leads + Tab), SC-63 | TO-220-3 Full Pack |
| 에너지 전환 | 55µJ (on), 85µJ (off) | 120µJ (on), 270µJ (off) | 3.5mJ (off) | 600µJ (on), 5mJ (off) |
| IGBT 유형 | - | Trench Field Stop | - | - |
| 작동 온도 | -55°C ~ 150°C (TJ) | -55°C ~ 175°C (TJ) | 150°C (TJ) | -55°C ~ 150°C (TJ) |
| 전류 - 콜렉터 (IC) (최대) | 15 A | 20 A | 15 A | 23 A |
| 패키지 | Tape & Reel (TR) | Tube | Tape & Reel (TR) | Tube |
