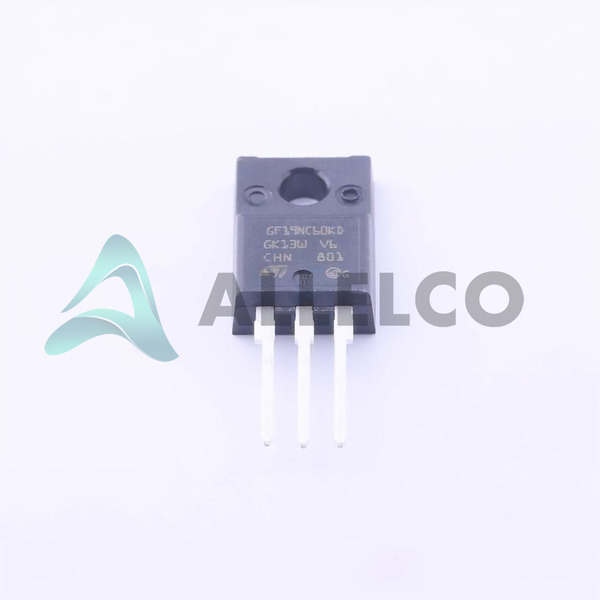

STGF19NC60KD 기술 사양
STMicroelectronics - STGF19NC60KD 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGF19NC60KD과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | |
VGE, IC에서 @ (에) VCE (최대) | 2.75V @ 15V, 12A | |
시험 조건 | 480V, 12A, 10Ohm, 15V | |
Td (온 / 오프) @ 25 ° C | 30ns/105ns | |
에너지 전환 | 165µJ (on), 255µJ (off) | |
제조업체 장치 패키지 | TO-220FP | |
연속 | PowerMESH™ | |
역 회복 시간 (trr) | 31 ns | |
전력 - 최대 | 32 W |
제품 속성 | 속성 값 | |
---|---|---|
패키지 / 케이스 | TO-220-3 Full Pack | |
패키지 | Tube | |
작동 온도 | -55°C ~ 150°C (TJ) | |
실장 형 | Through Hole | |
입력 유형 | Standard | |
IGBT 유형 | - | |
게이트 충전 | 55 nC | |
전류 - 콜렉터 펄스 (ICM) | 75 A | |
전류 - 콜렉터 (IC) (최대) | 16 A | |
기본 제품 번호 | STGF19 |
오른쪽 세 부분의 규격은 STMicroelectronics STGF19NC60KD와 비슷합니다
제품 속성 | ![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|
제품 모델 | STGF19NC60KD | STGF7H60DF | STGF14NC60KD | STGF15H60DF |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
전력 - 최대 | 32 W | 24 W | 28 W | 30 W |
패키지 / 케이스 | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack | TO-220-3 Full Pack |
작동 온도 | -55°C ~ 150°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 175°C (TJ) |
전류 - 콜렉터 펄스 (ICM) | 75 A | 28 A | 50 A | 60 A |
Td (온 / 오프) @ 25 ° C | 30ns/105ns | 30ns/160ns | 22.5ns/116ns | 24.5ns/118ns |
IGBT 유형 | - | Trench Field Stop | - | Trench Field Stop |
연속 | PowerMESH™ | - | PowerMESH™ | - |
전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | 600 V | 600 V | 600 V |
기본 제품 번호 | STGF19 | STGF7 | STGF14 | STGF15 |
시험 조건 | 480V, 12A, 10Ohm, 15V | 400V, 7A, 47Ohm, 15V | 390V, 7A, 10Ohm, 15V | 400V, 15A, 10Ohm, 15V |
VGE, IC에서 @ (에) VCE (최대) | 2.75V @ 15V, 12A | 1.95V @ 15V, 7A | 2.5V @ 15V, 7A | 2V @ 15V, 15A |
역 회복 시간 (trr) | 31 ns | 136 ns | 37 ns | 103 ns |
에너지 전환 | 165µJ (on), 255µJ (off) | 99µJ (on), 100µJ (off) | 82µJ (on), 155µJ (off) | 136µJ (on), 207µJ (off) |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
패키지 | Tube | Tube | Tube | Tube |
전류 - 콜렉터 (IC) (최대) | 16 A | 14 A | 11 A | 30 A |
게이트 충전 | 55 nC | 46 nC | 34.4 nC | 81 nC |
제조업체 장치 패키지 | TO-220FP | TO-220FP | TO-220FP | TO-220FP |
입력 유형 | Standard | Standard | Standard | Standard |
STGF19NC60KD - STMicroelectronics에 대한 STGF19NC60KD PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
