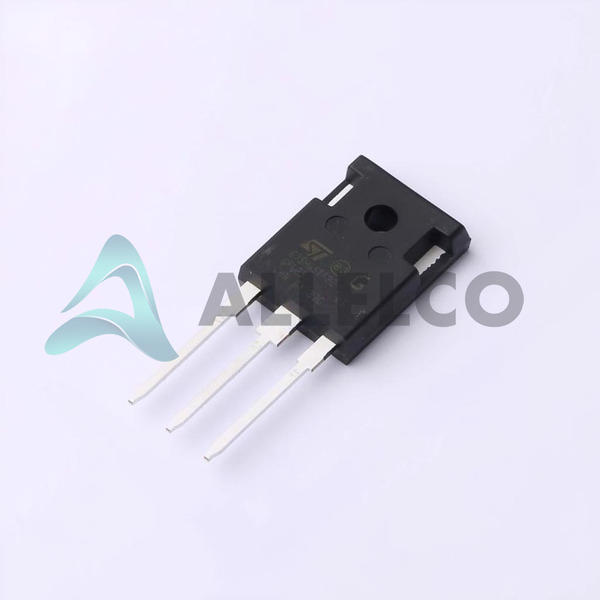

STGWA75H65DFB2 기술 사양
STMicroelectronics - STGWA75H65DFB2 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGWA75H65DFB2과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
전압 - 콜렉터 에미 터 파괴 (최대) | 650 V | |
VGE, IC에서 @ (에) VCE (최대) | 2V @ 15V, 75A | |
시험 조건 | 400V, 75A, 2.2Ohm, 15V | |
Td (온 / 오프) @ 25 ° C | 28ns/100ns | |
에너지 전환 | 1.428mJ (on), 1.05mJ (off) | |
제조업체 장치 패키지 | TO-247 Long Leads | |
연속 | HB2 | |
역 회복 시간 (trr) | 88 ns | |
전력 - 최대 | 357 W |
제품 속성 | 속성 값 | |
---|---|---|
패키지 / 케이스 | TO-247-3 | |
패키지 | Tube | |
작동 온도 | -55°C ~ 175°C (TJ) | |
실장 형 | Through Hole | |
입력 유형 | Standard | |
IGBT 유형 | Trench Field Stop | |
게이트 충전 | 207 nC | |
전류 - 콜렉터 펄스 (ICM) | 225 A | |
전류 - 콜렉터 (IC) (최대) | 115 A | |
기본 제품 번호 | STGWA75 |
오른쪽 세 부분의 규격은 STMicroelectronics STGWA75H65DFB2와 비슷합니다
제품 속성 | ![]() |
![]() |
![]() |
![]() |
---|---|---|---|---|
제품 모델 | STGWA75H65DFB2 | STGWA60V60DF | STGWT20H65FB | STGWT20H60DF |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
IGBT 유형 | Trench Field Stop | Trench Field Stop | Trench Field Stop | Trench Field Stop |
전압 - 콜렉터 에미 터 파괴 (최대) | 650 V | 600 V | 650 V | 600 V |
게이트 충전 | 207 nC | 334 nC | 120 nC | 115 nC |
역 회복 시간 (trr) | 88 ns | 74 ns | - | 90 ns |
패키지 | Tube | Tube | Tube | Tube |
에너지 전환 | 1.428mJ (on), 1.05mJ (off) | 750µJ (on), 550µJ (off) | 77µJ (on), 170µJ (off) | 209µJ (on), 261µJ (off) |
기본 제품 번호 | STGWA75 | STGWA60 | STGWT20 | STGWT20 |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
연속 | HB2 | - | - | - |
전류 - 콜렉터 (IC) (최대) | 115 A | 80 A | 40 A | 40 A |
패키지 / 케이스 | TO-247-3 | TO-247-3 | TO-3P-3, SC-65-3 | TO-3P-3, SC-65-3 |
제조업체 장치 패키지 | TO-247 Long Leads | TO-247 Long Leads | TO-3P | TO-3P |
작동 온도 | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) |
시험 조건 | 400V, 75A, 2.2Ohm, 15V | 400V, 60A, 4.7Ohm, 15V | 400V, 20A, 10Ohm, 15V | 400V, 20A, 10Ohm, 15V |
전류 - 콜렉터 펄스 (ICM) | 225 A | 240 A | 80 A | 80 A |
전력 - 최대 | 357 W | 375 W | 168 W | 167 W |
입력 유형 | Standard | Standard | Standard | Standard |
Td (온 / 오프) @ 25 ° C | 28ns/100ns | 60ns/208ns | 30ns/139ns | 42.5ns/177ns |
VGE, IC에서 @ (에) VCE (최대) | 2V @ 15V, 75A | 2.3V @ 15V, 60A | 2V @ 15V, 20A | 2V @ 15V, 20A |
