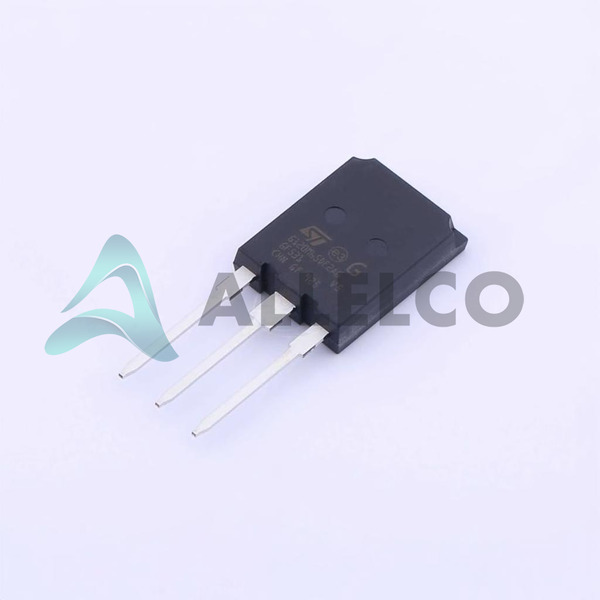

STGYA120M65DF2AG 기술 사양
STMicroelectronics - STGYA120M65DF2AG 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGYA120M65DF2AG과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
전압 - 콜렉터 에미 터 파괴 (최대) | 650 V | |
VGE, IC에서 @ (에) VCE (최대) | 2.15V @ 15V, 120A | |
시험 조건 | 400V, 120A, 4.7Ohm, 15V | |
Td (온 / 오프) @ 25 ° C | 66ns/185ns | |
에너지 전환 | 1.8mJ (on), 4.41mJ (off) | |
제조업체 장치 패키지 | MAX247™ | |
연속 | M | |
역 회복 시간 (trr) | 202 ns | |
전력 - 최대 | 625 W |
제품 속성 | 속성 값 | |
---|---|---|
패키지 / 케이스 | TO-247-3 | |
패키지 | Tube | |
작동 온도 | -55°C ~ 175°C (TJ) | |
실장 형 | Through Hole | |
입력 유형 | Standard | |
IGBT 유형 | Trench Field Stop | |
게이트 충전 | 420 nC | |
전류 - 콜렉터 펄스 (ICM) | 360 A | |
전류 - 콜렉터 (IC) (최대) | 160 A | |
기본 제품 번호 | STGYA120 |
오른쪽 세 부분의 규격은 STMicroelectronics STGYA120M65DF2AG와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | STGYA120M65DF2AG | STGWT40V60DF | STGWT60H60DLFB | STGWT40HP65FB |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
IGBT 유형 | Trench Field Stop | Trench Field Stop | Trench Field Stop | Trench Field Stop |
연속 | M | - | - | HB |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
입력 유형 | Standard | Standard | Standard | Standard |
전류 - 콜렉터 펄스 (ICM) | 360 A | 160 A | 240 A | 160 A |
전류 - 콜렉터 (IC) (최대) | 160 A | 80 A | 80 A | 80 A |
역 회복 시간 (trr) | 202 ns | 41 ns | - | 140 ns |
게이트 충전 | 420 nC | 226 nC | 306 nC | 210 nC |
패키지 | Tube | Tube | Tube | Tube |
제조업체 장치 패키지 | MAX247™ | TO-3P | TO-3P | TO-3P |
VGE, IC에서 @ (에) VCE (최대) | 2.15V @ 15V, 120A | 2.3V @ 15V, 40A | 2V @ 15V, 60A | 2V @ 15V, 40A |
전압 - 콜렉터 에미 터 파괴 (최대) | 650 V | 600 V | 600 V | 650 V |
패키지 / 케이스 | TO-247-3 | TO-3P-3, SC-65-3 | TO-3P-3, SC-65-3 | TO-3P-3, SC-65-3 |
작동 온도 | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) |
에너지 전환 | 1.8mJ (on), 4.41mJ (off) | 456µJ (on), 411µJ (off) | 626µJ (off) | 363µJ (off) |
Td (온 / 오프) @ 25 ° C | 66ns/185ns | 52ns/208ns | -/160ns | -/142ns |
전력 - 최대 | 625 W | 283 W | 375 W | 283 W |
기본 제품 번호 | STGYA120 | STGWT40 | STGWT60 | STGWT40 |
시험 조건 | 400V, 120A, 4.7Ohm, 15V | 400V, 40A, 10Ohm, 15V | 400V, 60A, 5Ohm, 15V | 400V, 40A, 5Ohm, 15V |
STGYA120M65DF2AG - STMicroelectronics에 대한 STGYA120M65DF2AG PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
