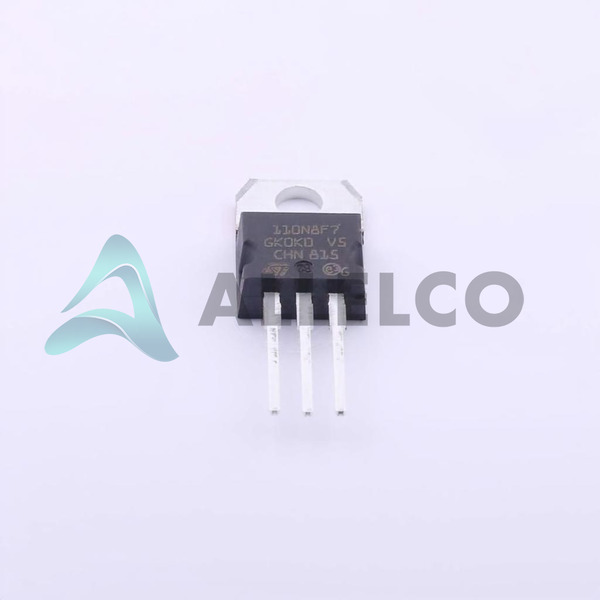

STP110N8F7 기술 사양
STMicroelectronics - STP110N8F7 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STP110N8F7과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
아이디 @ VGS (일) (최대) | 4.5V @ 250µA | |
Vgs (최대) | ±20V | |
과학 기술 | MOSFET (Metal Oxide) | |
제조업체 장치 패키지 | TO-220 | |
연속 | STripFET™ | |
이드의 Vgs @ RDS에서 (최대) | 7.5mOhm @ 40A, 10V | |
전력 소비 (최대) | 170W (Tc) | |
패키지 / 케이스 | TO-220-3 | |
패키지 | Tube |
제품 속성 | 속성 값 | |
---|---|---|
작동 온도 | -55°C ~ 175°C (TJ) | |
실장 형 | Through Hole | |
입력 커패시턴스 (Ciss) (최대) @ Vds | 3435 pF @ 40 V | |
게이트 차지 (Qg) (최대) @ Vgs | 46.8 nC @ 10 V | |
FET 유형 | N-Channel | |
FET 특징 | - | |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | |
소스 전압에 드레인 (Vdss) | 80 V | |
전류 - 25 ° C에서 연속 드레인 (Id) | 80A (Tc) | |
기본 제품 번호 | STP110 |
오른쪽 세 부분의 규격은 STMicroelectronics STP110N8F7와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | STP110N8F7 | STP110N55F6 | STP110N8F6 | STP110N7F6 |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
제조업체 장치 패키지 | TO-220 | TO-220 | TO-220 | TO-220 |
전류 - 25 ° C에서 연속 드레인 (Id) | 80A (Tc) | 110A (Tc) | 110A (Tc) | 110A (Tc) |
전력 소비 (최대) | 170W (Tc) | 150W (Tc) | 200W (Tc) | 176W (Tc) |
패키지 / 케이스 | TO-220-3 | TO-220-3 | TO-220-3 | TO-220-3 |
과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | 10V | 10V | 10V |
Vgs (최대) | ±20V | ±20V | ±20V | ±20V |
아이디 @ VGS (일) (최대) | 4.5V @ 250µA | 4V @ 250µA | 4.5V @ 250µA | 4V @ 250µA |
FET 유형 | N-Channel | N-Channel | N-Channel | N-Channel |
작동 온도 | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) | -55°C ~ 175°C (TJ) |
기본 제품 번호 | STP110 | STP110 | STP110 | STP110 |
입력 커패시턴스 (Ciss) (최대) @ Vds | 3435 pF @ 40 V | 8350 pF @ 25 V | 9130 pF @ 40 V | 5850 pF @ 25 V |
소스 전압에 드레인 (Vdss) | 80 V | 55 V | 80 V | 68 V |
FET 특징 | - | - | - | - |
게이트 차지 (Qg) (최대) @ Vgs | 46.8 nC @ 10 V | 120 nC @ 10 V | 150 nC @ 10 V | 100 nC @ 10 V |
연속 | STripFET™ | DeepGATE™, STripFET™ VI | STripFET™ F6 | STripFET™ F6 |
패키지 | Tube | Tube | Tube | Tube |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
이드의 Vgs @ RDS에서 (최대) | 7.5mOhm @ 40A, 10V | 5.2mOhm @ 60A, 10V | 6.5mOhm @ 55A, 10V | 6.5mOhm @ 55A, 10V |
STP110N8F7 - STMicroelectronics에 대한 STP110N8F7 PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
