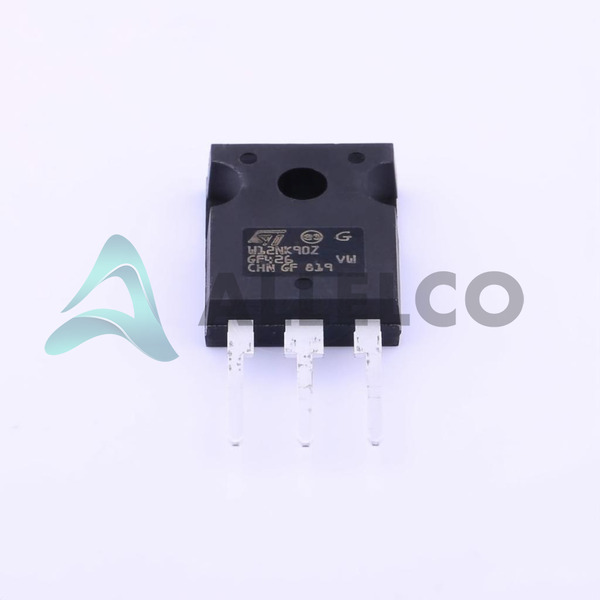

STW12NK90Z 기술 사양
STMicroelectronics - STW12NK90Z 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STW12NK90Z과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
아이디 @ VGS (일) (최대) | 4.5V @ 100µA | |
Vgs (최대) | ±30V | |
과학 기술 | MOSFET (Metal Oxide) | |
제조업체 장치 패키지 | TO-247-3 | |
연속 | SuperMESH™ | |
이드의 Vgs @ RDS에서 (최대) | 880mOhm @ 5.5A, 10V | |
전력 소비 (최대) | 230W (Tc) | |
패키지 / 케이스 | TO-247-3 | |
패키지 | Tube |
제품 속성 | 속성 값 | |
---|---|---|
작동 온도 | -55°C ~ 150°C (TJ) | |
실장 형 | Through Hole | |
입력 커패시턴스 (Ciss) (최대) @ Vds | 3500 pF @ 25 V | |
게이트 차지 (Qg) (최대) @ Vgs | 152 nC @ 10 V | |
FET 유형 | N-Channel | |
FET 특징 | - | |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | |
소스 전압에 드레인 (Vdss) | 900 V | |
전류 - 25 ° C에서 연속 드레인 (Id) | 11A (Tc) | |
기본 제품 번호 | STW12 |
오른쪽 세 부분의 규격은 STMicroelectronics STW12NK90Z와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | STW12NK90Z | STW13N95K3 | STW12NK95Z | STW12N120K5 |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
연속 | SuperMESH™ | SuperMESH3™ | SuperMESH™ | MDmesh™ K5 |
소스 전압에 드레인 (Vdss) | 900 V | 950 V | 950 V | 1200 V |
이드의 Vgs @ RDS에서 (최대) | 880mOhm @ 5.5A, 10V | 850mOhm @ 5A, 10V | 900mOhm @ 5A, 10V | 690mOhm @ 6A, 10V |
과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
패키지 / 케이스 | TO-247-3 | TO-247-3 | TO-247-3 | TO-247-3 |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
입력 커패시턴스 (Ciss) (최대) @ Vds | 3500 pF @ 25 V | 1620 pF @ 100 V | 3500 pF @ 25 V | 1370 pF @ 100 V |
제조업체 장치 패키지 | TO-247-3 | TO-247-3 | TO-247-3 | TO-247-3 |
전류 - 25 ° C에서 연속 드레인 (Id) | 11A (Tc) | 10A (Tc) | 10A (Tc) | 12A (Tc) |
패키지 | Tube | Tube | Tube | Tube |
아이디 @ VGS (일) (최대) | 4.5V @ 100µA | 5V @ 100µA | 4.5V @ 100µA | 5V @ 100µA |
작동 온도 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
FET 특징 | - | - | - | - |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | 10V | 10V | 10V |
기본 제품 번호 | STW12 | STW13 | STW12N | STW12 |
게이트 차지 (Qg) (최대) @ Vgs | 152 nC @ 10 V | 51 nC @ 10 V | 113 nC @ 10 V | 44.2 nC @ 10 V |
Vgs (최대) | ±30V | ±30V | ±30V | ±30V |
FET 유형 | N-Channel | N-Channel | N-Channel | N-Channel |
전력 소비 (최대) | 230W (Tc) | 190W (Tc) | 230W (Tc) | 250W (Tc) |
STW12NK90Z - STMicroelectronics에 대한 STW12NK90Z PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
