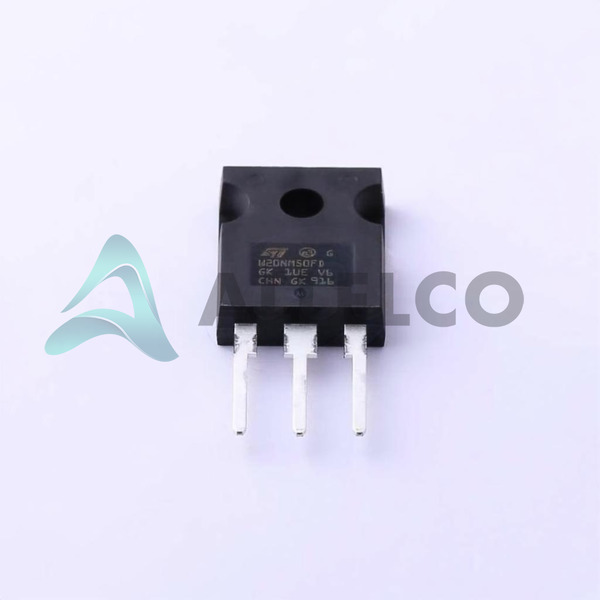

STW20NM50FD 기술 사양
STMicroelectronics - STW20NM50FD 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STW20NM50FD과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
아이디 @ VGS (일) (최대) | 5V @ 250µA | |
Vgs (최대) | ±30V | |
과학 기술 | MOSFET (Metal Oxide) | |
제조업체 장치 패키지 | TO-247-3 | |
연속 | FDmesh™ | |
이드의 Vgs @ RDS에서 (최대) | 250mOhm @ 10A, 10V | |
전력 소비 (최대) | 214W (Tc) | |
패키지 / 케이스 | TO-247-3 | |
패키지 | Tube |
제품 속성 | 속성 값 | |
---|---|---|
작동 온도 | 150°C (TJ) | |
실장 형 | Through Hole | |
입력 커패시턴스 (Ciss) (최대) @ Vds | 1380 pF @ 25 V | |
게이트 차지 (Qg) (최대) @ Vgs | 53 nC @ 10 V | |
FET 유형 | N-Channel | |
FET 특징 | - | |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | |
소스 전압에 드레인 (Vdss) | 500 V | |
전류 - 25 ° C에서 연속 드레인 (Id) | 20A (Tc) | |
기본 제품 번호 | STW20 |
오른쪽 세 부분의 규격은 STMicroelectronics STW20NM50FD와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | STW20NM50FD | STW20NM50 | STW21N150K5 | STW20NM60FD |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
이드의 Vgs @ RDS에서 (최대) | 250mOhm @ 10A, 10V | 250mOhm @ 10A, 10V | 900mOhm @ 7A, 10V | 290mOhm @ 10A, 10V |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
Vgs (최대) | ±30V | ±30V | ±30V | ±30V |
소스 전압에 드레인 (Vdss) | 500 V | 550 V | 1500 V | 600 V |
패키지 | Tube | Tube | Tube | Tube |
제조업체 장치 패키지 | TO-247-3 | TO-247-3 | TO-247-3 | TO-247-3 |
패키지 / 케이스 | TO-247-3 | TO-247-3 | TO-247-3 | TO-247-3 |
드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | 10V | 10V | 10V |
전력 소비 (최대) | 214W (Tc) | 214W (Tc) | 446W (Tc) | 214W (Tc) |
FET 유형 | N-Channel | N-Channel | N-Channel | N-Channel |
과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) |
FET 특징 | - | - | - | - |
전류 - 25 ° C에서 연속 드레인 (Id) | 20A (Tc) | 20A (Tc) | 14A (Tc) | 20A (Tc) |
작동 온도 | 150°C (TJ) | 150°C (TJ) | -55°C ~ 150°C (TJ) | -65°C ~ 150°C (TJ) |
아이디 @ VGS (일) (최대) | 5V @ 250µA | 5V @ 250µA | 5V @ 100µA | 5V @ 250µA |
연속 | FDmesh™ | MDmesh™ | MDmesh™ K5 | FDmesh™ |
게이트 차지 (Qg) (최대) @ Vgs | 53 nC @ 10 V | 56 nC @ 10 V | 89 nC @ 10 V | 37 nC @ 10 V |
기본 제품 번호 | STW20 | STW20N | STW21 | STW20 |
입력 커패시턴스 (Ciss) (최대) @ Vds | 1380 pF @ 25 V | 1480 pF @ 25 V | 3145 pF @ 100 V | 1300 pF @ 25 V |
STW20NM50FD - STMicroelectronics에 대한 STW20NM50FD PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
