2N2907A 트랜지스터가 설명했다

2N2907A 트랜지스터가 일상 회로에서 신뢰할 수있는 저전력 증폭 및 전환에 어떻게 사용할 수 있는지 알아보십시오.이 안내서는이 다재다능한 구성 요소를 최대한 활용할 수 있도록 기능, 용도 및 실용적인 세부 사항을 분류합니다.

목록

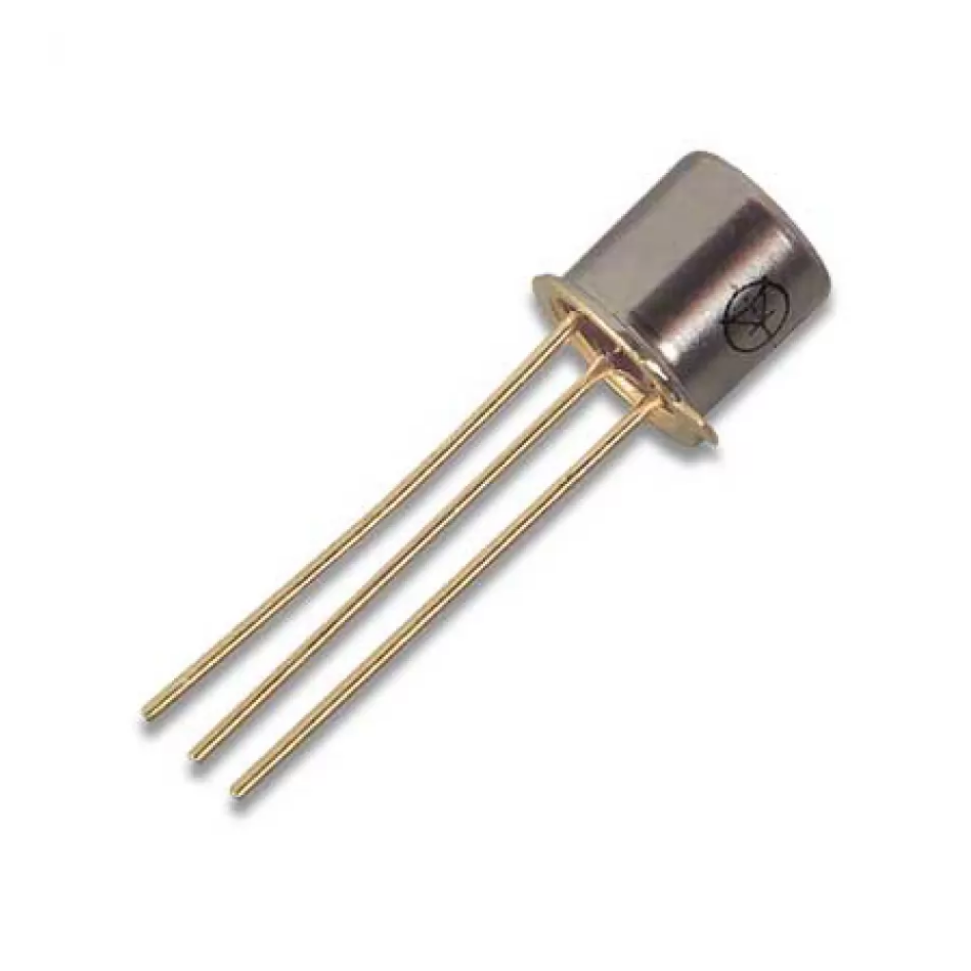

2N2907A 트랜지스터 개요

그만큼 2N2907A 다재다능 성을 염두에두고 설계된 PNP 바이폴라 정션 트랜지스터이며, 종종 저 또는 중간 전류 응용 분야를 위해 선택됩니다.내구성과 신뢰성을 제공하는 To-18 금속 캔 패키지로 제공됩니다.플라스틱 TO-92 버전과 같은 변형이있어 필요에 따라 옵션이 가능합니다."A"버전 인 2N2907A는 표준 2N2907에 비해 약간의 향상된 기능을 제공하므로 일관되고 중간 정도의 증폭이 필요한 회로에서 인기있는 선택입니다.

이 트랜지스터는 증폭 및 스위칭 회로에서 잘 작동하며 중간 전압 및 전류를 쉽게 처리합니다.이 설계는 일반 전자 프로젝트 및 RF (무선 주파수) 애플리케이션과 같은 전문 분야에서 사용하기에 적합합니다.신뢰할 수있는 스위칭 속도와 다양한 회로 요구 사항을 처리 할 수있는 능력으로 2N2907A 트랜지스터는 애호가와 전문가 모두에게 신뢰할 수있는 구성 요소로 두드러집니다.

2N2907A 핀 구성

핀 번호	핀 이름	설명
1	이미 터	전류는 이미 터를 통해 배수됩니다
2	베이스	트랜지스터의 편향을 제어합니다
3	수집기	전류는 수집기를 통해 흐릅니다

2N2907A CAD 모델

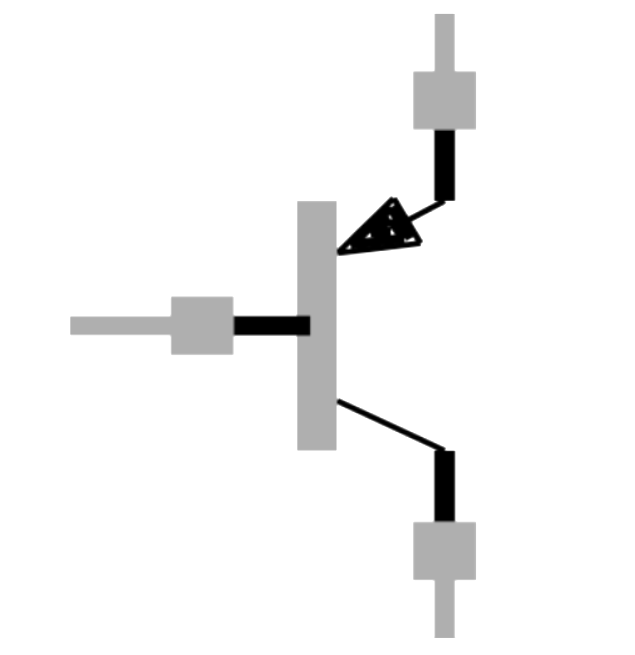

2N2907A 기호

2N2907A 발자국

2N2907A 3D 모델

2N2907A에 대한 기술 사양

Stmicroelectronics 2N2907A의 비슷한 사양을 갖춘 기술 사양, 기능, 특성 및 구성 요소.

유형	매개 변수
산	구멍을 통해
장착 유형	구멍을 통해
패키지 / 케이스	TO-206AA, TO-18-3 금속 캔
핀 수	3
무게	4.535924G
트랜지스터 요소 재료	규소
수집기-이미 터 고장 전압	60V
요소 수	1
HFEMIN	50
작동 온도	175 ° C TJ
포장	대부분
JESD-609 코드	E3
pbfree 코드	예
부품 상태	쓸모없는
수분 감도 수준 (MSL)	1 (무제한)
종료 수	3
ECCN 코드	귀 99
터미널 마감	무광택 주석 (SN)
전압 - 정격 DC	-60V
최대 전력 소산	400MW
터미널 위치	맨 아래
터미널 형태	철사
현재 등급	-600MA
빈도	200MHz
기본 부품 번호	2N29
핀 수	3
참조 표준	CECC
전압	60V
요소 구성	하나의
전력 소산	400MW
트랜지스터 응용 프로그램	전환
대역폭 제품을 얻습니다	200MHz
극성/채널 유형	PNP
트랜지스터 유형	PNP
수집기 이미 터 전압 (VCEO)	60V
최대 수집기 전류	600ma
DC 전류 게인 (HFE) (Min) @ IC, VCE	100 @ 150ma 10V
현재 - 수집기 컷오프 (최대)	10NA ICBO
vce 포화 (max) @ ib, ic	1.6V @ 50MA, 500MA
전환 주파수	200MHz
수집기 기본 전압 (VCBO)	60V
이미 터베이스 전압 (VEBO)	5V
Time-Max (Ton) 켜기	45ns
수집기 기반 커패시턴스 선식	8pf
지름	5.8mm
키	5.3mm
길이	5.8mm
너비	5.8mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

2N2907A의 특징 및 속성

밀봉 된 18 개의 금속 캔으로 밀봉되었습니다

2N2907A는 ~ 18 금속 캔으로 포장되어 수분 및 환경 마모에 대한 향상된 보호 기능을 제공합니다.이 디자인은 트랜지스터가 내구성을 높이기 위해 다양한 조건에서 잘 수행 할 수 있도록합니다.

칩 구성 옵션

금속 캔 패키지와 함께 2N2907A는 칩 구성으로도 제공되며 설계 또는 응용 프로그램 요구에 따라 유연성을 제공합니다.이 선택을 사용하면 특정 회로에서 트랜지스터가 사용하기에 가장 적합한 형식을 선택할 수 있습니다.

최대 수집기 전류 (IC) : 600ma

이 트랜지스터는 최대 600ma의 수집기 전류를 처리하여 다양한 회로를 지원할 수있는 용량을 제공 할 수 있습니다.전환 또는 증폭에 사용 되든이 현재 등급은 과도한 열 축적없이 견고한 성능을 제공합니다.

최대 수집기 -이미 터 전압 (VCE) : -60V

수집기-이미 터 전압이 최대 -60V 인 2N2907A는 중간 전압 응용 분야에 적합하여 대부분의 전자 프로젝트에서 전압 요구 사항을 안전하게 처리합니다.

최대 수집기 기반 전압 (VCB) : -60V

수집기 기반 전압은 -60V로 평가되므로 트랜지스터의 다양성을 향상시킵니다.이 기능을 사용하면 중간 정도의 전압 처리가 필요한 다양한 회로 조건에서 신뢰할 수있는 작동이 가능합니다.

최대 이미 터베이스 전압 (VBE) : -5V

2N2907A는 -5V의 이미 터 염기 전압을 지원하여 더 낮은 전압이 필요한 응용 분야에서 안정성을 제공하여 다양한 전기 환경에 적합합니다.

최대 수집기 소비 (PC) : 400 밀리 와트

최대 수집기 소산이 400MW의 소실로 인해이 트랜지스터는 열 효과적으로 열을 처리 할 수 ​​있으며, 이는 특히 전력 요구 사항이 적당한 회로에 유용합니다.과열없이 장기 기능을 보장합니다.

최대 전이 주파수 (FT) : 200 MHz

트랜지스터의 200 MHz 전환 주파수는 고속 스위칭 및 신호 증폭 작업에 적합하여 RF 및 기타 고주파 응용 분야에서 효율적인 작동을 가능하게합니다.

최소 및 최대 DC 전류 게인 (HFE) : 100 ~ 300

100 ~ 300의 DC 전류 게인 범위는 회로 설계의 유연성을 제공하여 다양한 수준의 증폭을 지원하고 다양한 증폭 요구에 적응할 수 있도록합니다.

작동 온도 범위 : -65 ~ 200 ° C

작동 온도 범위는 -65 ~ 200 ° C의 경우, 2N2907A는 극한 조건에서 안정적으로 작동하도록 만들어져 일상적이고 전문화 된 용도에 적합합니다.

2N2907A 트랜지스터 응용 프로그램

DC/DC 변환기

2N2907A는 DC/DC 컨버터에서 잘 작동하여 하나의 전압 레벨을 다른 전압 레벨로 효율적으로 변환하는 데 도움이됩니다.중간 전류를 처리하는 용량은 안정적인 전압 변환이 필요한 회로에 적합한 선택입니다.

마이크로파 응용 분야

전자 레인지 회로에서 2N2907A의 빠른 스위칭 기능은 고주파 신호의 처리를 지원합니다.이 기능은 마이크로파 기술의 증폭 및 신호 변조 작업에 이상적입니다.

오디오 증폭

이 트랜지스터는 일반적으로 오디오 회로에 사용되므로 오디오 신호의 안정적인 증폭을 제공합니다.꾸준한 이득은 명확한 음질을 보장하여 일관된 신호 강도가 필요한 오디오 애플리케이션에 적합합니다.

오디오 프리프 파티 화

일반적인 증폭 외에도 2N2907A는 종종 프리 앰프 화에 사용되므로 저수준 오디오 신호를 향상시키는 데 도움이됩니다.추가 처리 전에 신호를 강화 해야하는 응용 분야에 이상적입니다.

일반 신호 증폭

2N2907A는 다양한 신호 증폭 역할에서 효과적으로 작동하므로 회로 성능을 향상시키기 위해 적당한 신호 부스트가 필요한 아날로그 및 디지털 회로 모두에 유용합니다.

응용 프로그램 전환

PNP 트랜지스터로서, 2N2907A는 효율적인 스위치로 사용하여 필요에 따라 회로를 켜고 끕니다.이 기능은 특히 빠른 전환이 필요한 저전력 응용 분야에서 특히 가치가 있습니다.

RF 응용 프로그램

2N2907A의 높은 전이 주파수는 RF 응용 분야에 이상적이며, 무선 주파수에서 명확한 신호 전송 및 신뢰할 수있는 증폭을 지원하여 고속 데이터를 효과적으로 처리 할 수 ​​있도록합니다.

2N2907A에 대한 대체 옵션

• 2N2222A

• KSP2907A

• KTN2907A

• MPS2907A

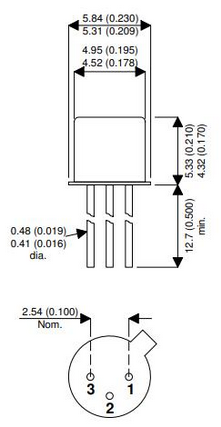

2N2907A의 치수

2N2907A의 제조업체 정보

2N2907A의 제조업체 인 Stmicroelectronics는 반도체 세계에서 잘 알려져 있습니다.실리콘 혁신과 고급 설계를 결합한 것으로 유명한 Stmicroelectronics는 일상적인 전자 제품에서 전문 산업 시스템에 이르기까지 애플리케이션을 지원하는 광범위한 전자 구성 요소를 생산합니다.품질과 지속 가능성에 중점을 둔 2N2907A와 같은 제품은 다양한 시장 요구를 충족 시키도록 설계되었습니다.

광범위한 범위에는 전력 관리 솔루션, 마이크로 컨트롤러 및 RF 기술이 포함됩니다.Stmicroelectronics는 다양한 산업과의 기술 전문 지식과 협력을 통해 많은 분야에서 장치와 시스템을 가능하게하는 데 중요한 역할을합니다.신뢰할 수 있고 지속 가능한 솔루션에 대한 이러한 약속은 2N2907A와 같은 구성 요소가 품질과 성능을 유지하면서 다양한 용도를 지원할 수 있도록합니다.

비슷한 사양을 가진 비슷한 제품

부품 번호	제조업체	산	패키지 / 케이스	수집기 이미 터 고장 전압	최대 수집기 전류	최대 전력 소산	전력 소산	방사선 경화
2N2907A	stmicroelectronics	구멍을 통해	TO-206AA, TO-18-3 금속 캔	60 v	600 MA	400MW	400MW	아니요
JAN2N2907A	Microsemi Corporation	구멍을 통해	TO-206AA, TO-18-3 금속 캔	60 v	600 MA	500MW	500MW	아니요
2N2907A	반도체에 마이크로 세미/	구멍을 통해	TO-206AA, TO-18-3 금속 캔	60 v	600 MA	500MW	500MW	아니요
jantxv2n2907a	Microsemi Corporation	구멍을 통해	TO-18	-	600 MA	500MW	500MW	아니요
