BSS138 MOSFET 설명 : 주요 기능 및 기술 개요

BSS138 MOSFET은 저전압 및 저전류 응용 분야에서 사용되는 작고 효율적인 구성 요소입니다.이 안내서는 주요 기능, 용도 및 사양을 다루어 전자 제품에서 인기있는 선택 이유를 이해하는 데 도움이됩니다.

목록

BSS138 MOSFET 개요

BSS138 저전압 및 저전류 용도로 특별히 설계된 N 채널 MOSFET입니다.효율성으로 유명한이 구성 요소는 상태 저항을 낮게 유지하여 에너지 손실을 줄이는 데 도움이됩니다.작고 신뢰할 수있는 구조는 빠른 스위칭 작업에 적합한 선택입니다.BSS138 MOSFET은 종종 서보 모터 및 파워 게이트 드라이버와 같이 원활한 전류 제어가 필요한 소형 장치에서 발견됩니다.이러한 애플리케이션에서는 일관된 성능과 내구성을 보장하여 속도 나 품질을 손상시키지 않고 소규모 스위치 작업을 처리합니다.

BSS138 핀 구성

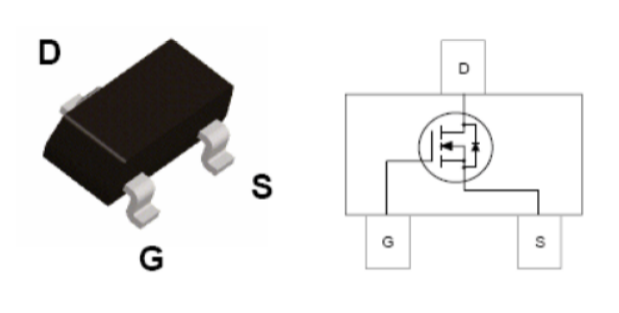

핀 번호	핀 이름	설명
1	원천	전류는 소스를 통해 흐릅니다
2	문	MOSFET의 편향을 제어합니다
3	물을 빼다	전류는 배수구를 통해 흐릅니다

BSS138 CAD 모델

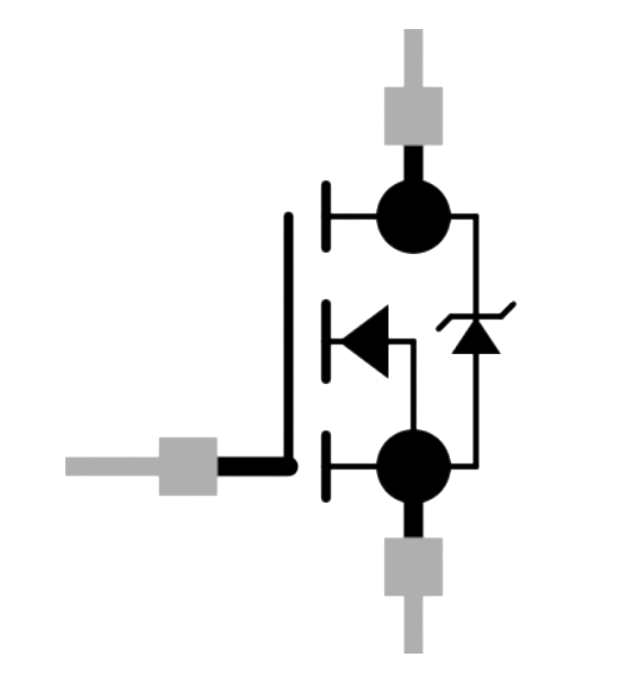

BSS138 기호

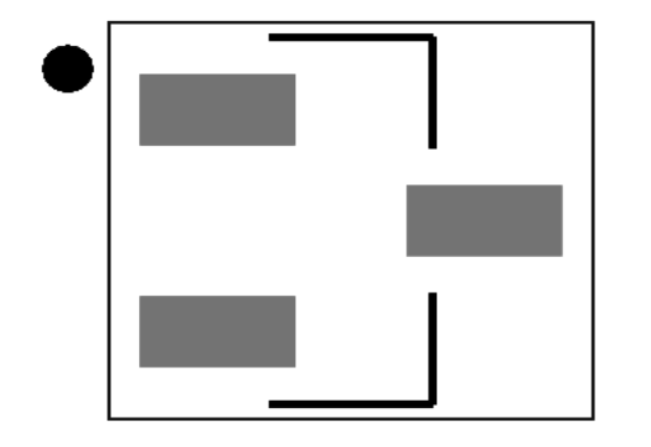

BSS138 발자국

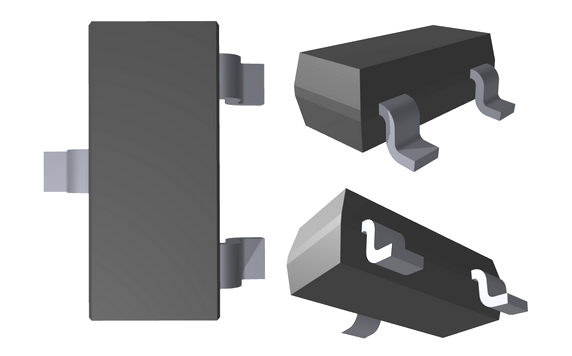

BSS138 3D 모델

BSS138 기술 사양

반도체 BSS138의 비슷한 사양이있는 기술 사양, 기능, 특성 및 구성 요소

유형	매개 변수
수명주기 상태	Active (마지막 업데이트 : 6 일 전)
공장 리드 타임	8 주
접촉 도금	주석
산	표면 마운트
장착 유형	표면 마운트
패키지 / 케이스	TO-236-3, SC-59, SOT-23-3
핀 수	3
공급 업체 장치 패키지	SOT-23-3
무게	30mg
전류 - 연속 드레인 (ID) @ 25 ° C	220MA TA
구동 전압 (최대 RDS 켜짐, 최소 RDS)	4.5V, 10V
요소 수	1
전력 소실 (최대)	360mw ta
지연 시간을 끕니다	20 ns
게시	2002
작동 온도	-55 ° C ~ 150 ° C TJ
포장	테이프 & 릴 (TR)
부품 상태	활동적인
수분 감도 수준 (MSL)	1 (무제한)
종료	smd/smt
저항	6Ω
최대 작동 온도	150 ° C
최소 작동 온도	-55 ° C
전압 - 정격 DC	50V
현재 등급	220MA
기본 부품 번호	BSS138
요소 구성	하나의
전력 소산	360MW
지연 시간을 켜십시오	2.5 ns
FET 유형	n 채널
rds on (max) @ id, vgs	3.5Ω @ 220ma, 10V
vgs (th) (max) @ id	1.5V @ 1mA
입력 커패시턴스 (CISS) (max) @ vds	27pf @ 25V
게이트 충전 (QG) (Max) @ Vgs	2.4NC @ 10V
상승 시간	9ns
소스 전압 (VDS)으로 배수	50V
VGS (Max)	± 20V
가을 시간 (유형)	9 ns
연속 드레인 전류 (ID)	220MA
임계 값 전압	1.3V
소스 전압 (VGS)에 게이트	20V
소스 분해 전압으로 배수	50V
이중 공급 전압	50V
입력 커패시턴스	27pf
소스 저항으로 배수	3.5Ω
Max의 RDS	3.5Ω
공칭 VG	1.3V
너비	1.3mm
키	930μm
길이	2.92mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

BSS138의 주요 기능

낮은 상태 저항

BSS138 MOSFET은 낮은 현장 저항으로 눈에 띄고 작동 중 전력 손실을 줄입니다.이 MOSFET은 4.5V에서 10V 및 6.0Ω의 게이트 소스 전압에서 3.5Ω의 국가 저항이있어 전력 손실을 최소화하는 응용 분야에 이상적이고 효율적인 에너지 흐름을 지원합니다.

고밀도 셀 디자인

고밀도 셀 디자인으로 제작 된 BSS138은 소형 공간에서도 안정적인 성능을 보장합니다.이 디자인은 전류를 효율적으로 수행하는 능력을 향상시켜 신뢰할 수 있고 꾸준한 성능을 유지하면서 꽉 조여진 우주 구조 프로젝트에 적합합니다.

소형 SOT-23 패키지

BSS138은 표준 SOT-23 표면 마운트 패키지에 싸여있어 내구성과 공간 절약 형태 계수를 모두 제공합니다.이 소형 패키지를 사용하면 공간이 제한되어있는 디자인에 쉽게 통합 할 수 있으므로 간소화되고 효율적인 회로를 만들 수 있습니다.

BSS138과 동등한 구성 요소

• NTR4003

• 2N7002

• FDC666

• FDC558

• BS170

• 2N7000

BSS138의 응용

저전압 스위칭

BSS138 MOSFET은 저전압 스위칭 응용 프로그램에 효과적이므로 저전력 수준에서 제어되고 안정적인 스위칭이 필요한 시스템에서 잘 수행 할 수 있습니다.이러한 작업을 효율적으로 처리 할 수있어 고전류가 필요하지 않은 전력 관리 회로에 적합합니다.

로직 레벨 시프터

이 MOSFET은 로직 레벨 이동에 유용하며 회로의 다른 부분 사이에서 전압 레벨을 조정합니다.이 기능은 구성 요소 간의 전압 호환성이 필요한 프로젝트에 이상적이어서 신호가 중단없이 원활하게 전송되도록합니다.

DC-DC 변환기

BSS138은 또한 DC-DC 컨버터에서 자리를 찾아서 한 DC 전압 레벨을 다른 DC 전압 레벨로 변환하는 데 도움이됩니다.이 응용 프로그램은 여러 구성 요소를 효율적으로 실행하기 위해 안정적인 전력 변환에 의존하는 휴대용 전자 제품에서 일반적입니다.

전조 및 배터리 구동 장치

에너지 효율과 저항이 낮기 때문에 BSS138은 Emobility Devices와 같은 배터리 구동 응용 프로그램에 적합합니다.배터리 수명을 보존하는 데 도움이되므로 장치가 불필요한 전력 손실없이 단일 충전으로 더 오래 작동 할 수 있습니다.

전력 관리 시스템

전력 관리 시스템에서 BSS138은 전자 장치 내에서 전류의 흐름을 관리함으로써 귀중한 역할을합니다.낮은 국가 저항성과 효율적인 스위칭 능력은 이러한 시스템에 이상적이어서 최소한의 에너지 폐기물과 꾸준한 전류 규제를 보장합니다.

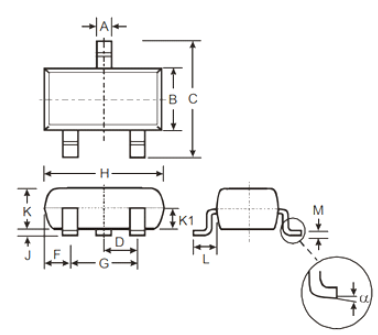

BSS138 패키지 세부 사항

어둑한	최소	맥스	타이핑
에이	0.37	0.51	0.4
비	1.2	1.4	1.3
기음	2.3	2.5	2.4
디	0.89	1.03	0.915
에프	0.45	0.6	0.535
G	1.78	2.05	1.83
시간	2.8	3	2.9
J.	0.013	0.1	0.05
케이	0.903	1.1	1
K1	-	0.4	-
엘	0.45	0.61	0.55
중	0.085	0.18	0.11
α	0 °	8 °	-
