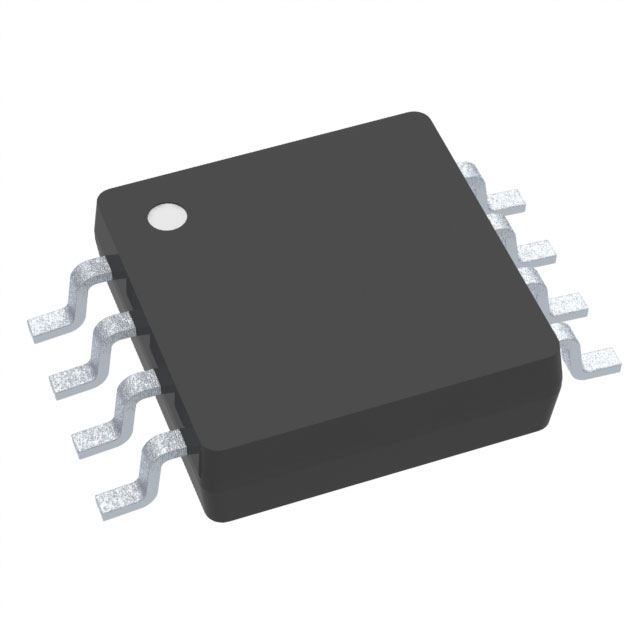

그만큼 LMV358 낮은 전압 전원 공급 장치와 함께 작동하도록 설계된 다목적 운영 앰프로 다양한 응용 분야에 이상적입니다.철도 대 레일 출력을 제공하므로 전원 공급 장치 한계에 도달하는 신호를 출력 할 수 있습니다.이 기능은 신호 품질을 향상시키고 신호 선명도가 필요한 장치에서 특히 유용합니다.저전력 소비 설계는 휴대용 배터리 구동 전자 제품에 적합하여 장치가 전력을 과도하게 배출하지 않도록합니다.LMV358의 소형 설계는 또한 PCB의 민감한 신호 영역에 가깝게 배치하여 노이즈 간섭을 줄일 수 있습니다.LMV358은 단일 및 듀얼 전원 공급 장치를 모두 지원함으로써 전압 옵션의 유연성이 필요한 프로젝트의 요구를 충족합니다.

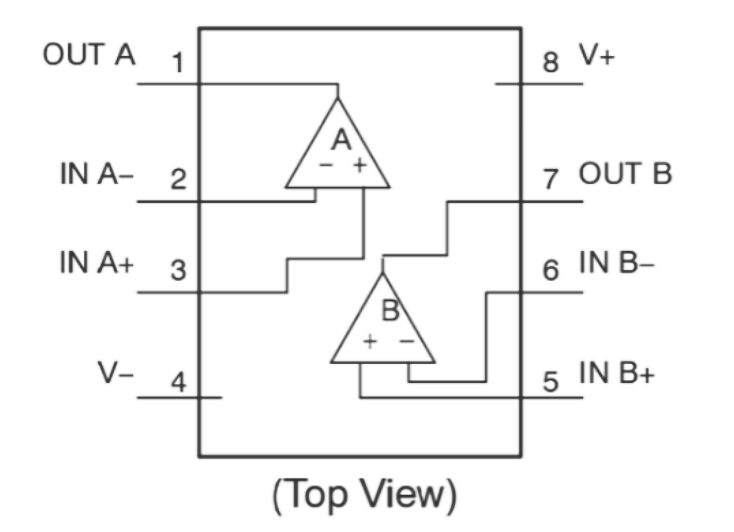

LMV358의 핀아웃 구조

LMV358의 핀 구성 안내서

핀 번호	핀 이름	설명
1	a	op-amp의 출력 a
2	A-	op-amp의 역 입력 a
3	A+에서	op-amp의 비 반전 입력 a
4	v-	지면 또는 음수 (이중 극성 공급)
5	B+에서	op-amp의 비 반전 입력 b
6	b-	op-amp의 반전 입력 b
7	out b	op-amp의 출력 b
8	V+	공급 전압

LMV358 CAD 모델 개요

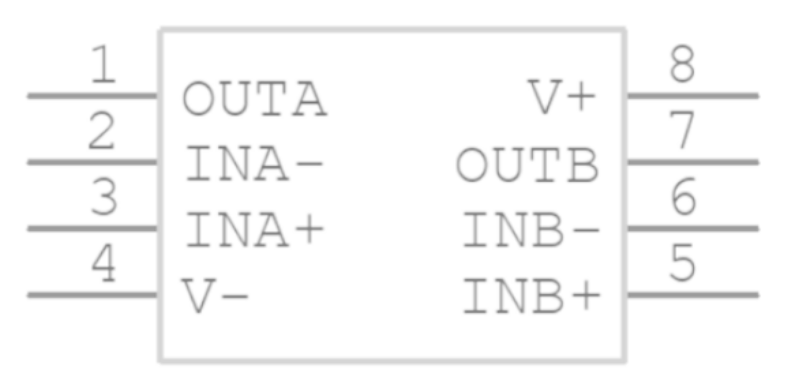

LMV358 기호

Symbol

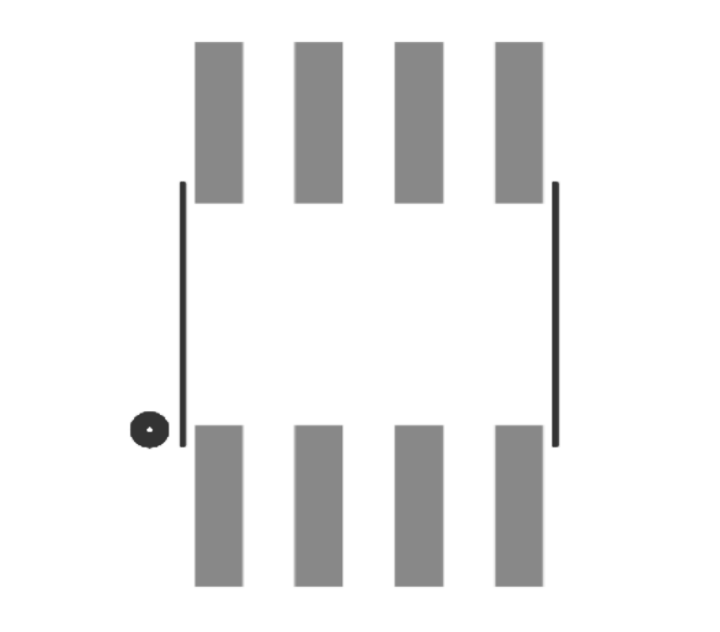

LMV358 발자국

LMV358 Footprint

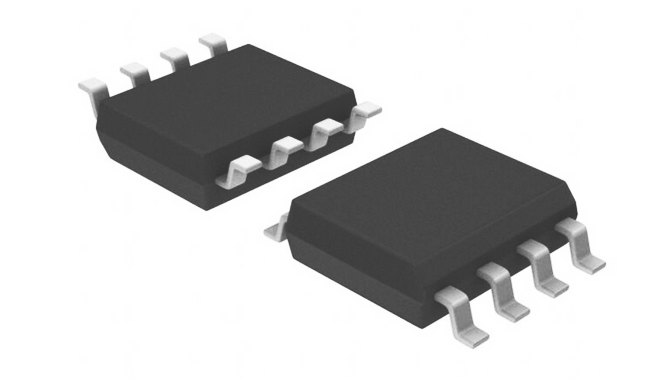

LMV358 3D 모델

LMV358의 주요 기능

저전압 작동

LMV358은 저전압, 특히 2.7V ~ 5V 범위 내에서 효율적으로 작동합니다.이 기능은 저전력 회로와 호환되므로 작고 에너지 의식 설계에서 잘 작동 할 수 있습니다.

철도-레일 출력

Rail-to-Rail 출력을 사용하면 LMV358은 전원 공급 장치 한계까지 확장되는 신호를 출력 할 수 있습니다.이 품질은 신호 무결성을 유지하는 응용 프로그램에 도움이되는 모든 신호 출력을 달성 할 수 있도록합니다.

낮은 대기 전류

LMV358은 유휴 상태에서 전류를 거의 끌어 내지 않으며 채널 당 최대 220 μA입니다.이 낮은 정지 전류는 배터리 구동 장치에 이상적이므로 앰프가 신호를 활성으로 처리하지 않을 때 전원을 절약하여 배터리를 더 오래 지속시킬 수 있습니다.

출력 크로스 오버 왜곡이 없습니다

LMV358은 크로스 오버 왜곡을 피하도록 설계되었으므로 신호는 앰프를 통과 할 때 원치 않는 변동이 없어지고 신호는 유지됩니다.이 기능은 매끄럽고 신뢰할 수있는 신호를 보장하여 정확한 출력이 필요한 애플리케이션에 적합합니다.

위상 반전 보호

LMV358은 위상 반전을 일으키지 않고 오버 드라이브 입력을 처리하도록 만들어졌습니다.이 안정성은 출력 신호가 예기치 않게 반전되는 것을 방지합니다. 이는 다양한 입력 조건에서 예측 가능한 동작을 유지하기 위해 앰프가 필요할 때 중요한 품질이 될 수 있습니다.

자동차 등급 옵션

자동차 또는 이와 유사한 애플리케이션의 경우 NCV 접두사가있는 LMV358 버전을 사용할 수 있습니다.이들은 AEC-Q100 표준에 따라 자격을 갖추므로 스트레스가 많은 환경에서 추가 내구성과 신뢰성을 제공하여 전문 분야에서 일하는 엔지니어에게 도움이 될 수 있습니다.

환경 친화적 인 준수

LMV358은 PB가없고 할로겐이 없으며 ROHS 표준을 준수하여 환경 의식적인 제조 관행과 일치합니다.이로 인해 LMV358은 친환경 디자인 및 응용 프로그램에 대한 책임이 있습니다.

LMV358의 기술 사양

유형	매개 변수
수명주기 상태	Active (마지막 업데이트 : 3 시간 전)
공장 리드 타임	13 주
접촉 도금	주석
장착 유형	표면 마운트
패키지 / 케이스	8- SOIC (0.154, 3.90mm 너비)
표면 마운트	예
핀 수	8
사용 수준	산업 등급
작동 온도	-40 ° C ~ 85 ° C
포장	테이프 & 릴 (TR)
게시	2005
JESD-609 코드	E3
pbfree 코드	예
부품 상태	활동적인
수분 감도 수준 (MSL)	1 (무제한)
종료 수	8
ECCN 코드	귀 99
포장 방법	테이프와 릴
터미널 위치	이중
터미널 형태	갈매기 날개
기능 수	2
공급 전압	2.7V
기본 부품 번호	LMV358
핀 수	8
출력 유형	철도 대 레일
공급 전압	3V
채널 수	2
운영 공급 전류	210μa
공칭 공급 전류	440μa
출력 전류	160ma
슬림 속도	1V/μS
건축학	전압 피드백
증폭기 유형	범용
공통 모드 거부 비율	50dB
전류 - 입력 바이어스	1NA
전압 - 공급, 단일/듀얼 (±)	2.7V ~ 5.5V
할로겐이 없습니다	할로겐이 없습니다
채널 당 출력 전류	160ma
입력 오프셋 전압 (VOS)	9MV
Unity Gain BW-NOM	1000 kHz
전압 게인	100dB
전원 공급 장치 거부 비율 (PSRR)	50dB
낮은 오프셋	아니요
주파수 보상	예
공급 전압 제한 극장	5.5V
전압 - 입력 오프셋	1.7MV
저 바이어스	아니요
소기업	예
최대 주파수	50kHz
프로그래밍 가능한 힘	아니요
공칭 게인 대역폭 제품	1MHz
키	1.5mm
길이	5mm
너비	4mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

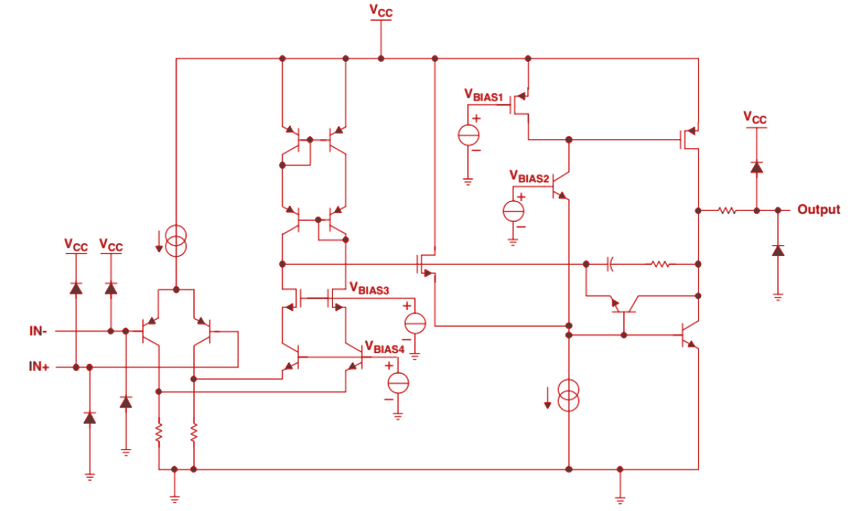

LMV358 기능 블록 다이어그램 이해

Functional Block Diagram

LMV358에 대한 마킹 다이어그램

LMV358 동등한 모델

모델 번호	제조업체	설명
lmv822ist	stmicroelectronics	저전력 (440UA), 범용 바이폴라 5V OP-AMPS, GBP = 5.5MHz, 듀얼
lmv822q1mm/nopb	텍사스 악기	자동차 등급, 듀얼, 5.5-V, 5.6MHz, 40-MA 출력 전류, RRO 작동 증폭기 8-VSSOP -40 ~ 125 ° C

LMV358의 이상적인 사용 사례

단일 IC에 2 개의 앰프가 특징 인 LMV358의 듀얼 패키지 설계는 저전력 소비와 회로 보드에 소형 배치가 필요한 응용 프로그램을 지원할 수있는 유연성을 제공합니다.철도 대 레일 작동 및 최소 유휴 전력 사용은 휴대용 배터리 작동 장치와 신호 소스에 앰프를 면밀히 배치 해야하는 응용 프로그램뿐만 아니라 노이즈를 최소화합니다.접지를 포함하는 광범위한 입력 범위 덕분에 LMV358은 저 사이드 전류 분쇄 측정에 적합하며, 이는 정확한 전류 감지가 필요한 모니터링 애플리케이션에 일반적입니다.LMV358의 소형 레이아웃을 사용하면 PCB의 제한된 공간 내에서 배치를보다 쉽게 관리 할 수 있습니다.

LMV358 사용 팁 및 설정

일반 목적 애플리케이션에 대해 LMV358을 구성하려면 비 반전 설정에서 사용할 수 있습니다.이 설정에서는 1K 저항 및 9.1K 저항으로 10의 전형적인 이득을 달성 할 수있어 가변 전위차계를 사용하여 입력 전압을 조정할 수 있습니다.입력 전압이 변경됨에 따라 설정 게인에 따라 출력이 그에 따라 조정됩니다.+12V 및 -12V의 전원 공급 장치를 사용할 수 있으며, 이는 안정적인 전압 출력이 필요한 응용 프로그램을 지원합니다.입력에서 10을 10의 이득으로 적용하면 LMV358은 10V를 출력하여 간단한 구성에서 신뢰할 수있는 성능을 보여줍니다.

LMV358과 LM358 비교

LM358의 개요

LM358은 일반적인 목적 응용 분야에서 널리 사용되는 또 다른 작동 증폭기입니다.여기에는 두 개의 높은 이득, 주파수 보상 증폭기가 포함되어 있으며 넓은 전압 범위를 지원합니다.이 다양성은 센서 증폭기, DC 게인 단계 및 단일 전원으로 전원을 공급할 수있는 기타 응용 프로그램에 이상적입니다.LM358의 설계에는 앰프의 출력을 안정화시키고 성능을 손상시키지 않고 다양한 신호 레벨을 처리 할 수있는 내부 구성 요소가 포함되어 있습니다.다양한 유형의 회로에서 기본 신호 증폭 작업에 적합한 선택입니다.

LM358 Representative Schematic Diagram

LMV358과 LM358의 차이

• LM358은 LMV358보다 더 많은 전력을 사용한다는 것을 알 수 있습니다.LM358은 약 500 μa를 끌어들이는 반면, LMV358은 채널 당 210 μA로 유지합니다.이로 인해 LMV358은 배터리를 절약하거나 전력 사용량을 낮추는 데 필요한 프로젝트에 더 나은 옵션이됩니다.

• 두 앰프도 전원 공급 장치 범위가 다릅니다.LMV358은 2.7V ~ 5V 범위 내에서 잘 작동하여 저전압 응용 프로그램에 적합합니다.반면에 LM358은 단일 공급의 경우 3V에서 32V까지 또는 이중 전력의 경우 ± 1.5V ~ ± 16V보다 유연합니다.이 더 넓은 범위를 사용하면 더 높은 전압이 필요한 설정에 LM358을 조정할 수 있습니다.

• LMV358의 또 다른 장점은 전체 전압 범위를 사용할 수 있도록 레일 대 레일 출력입니다.이 기능을 사용하면 레일 투 레일 출력이 포함되지 않은 LM358에 비해 더 정확하고 정확한 신호를 얻을 수 있습니다.프로젝트에 정확한 신호 출력이 필요한 경우 LMV358은 이러한 요구를 더 잘 충족시킵니다.

LMV358 유사한 부분 비교

부품 번호	LMV358DR2G	LMV358IDRG4	LMV358IDR	MC33202DR2G	LMV358ID
제조업체	반도체에서	텍사스 악기	텍사스 악기	반도체에서	텍사스 악기
패키지 / 케이스	8- SOIC (0.154, 3.90mm 너비)	8- SOIC (0.154, 3.90mm 너비)	8- SOIC (0.154, 3.90mm 너비)	8- SOIC (0.154, 3.90mm 너비)	8- SOIC (0.154, 3.90mm 너비)
핀 수	8	8	8	8	8
슬림 속도	1V/μS	1V/μS	1V/μS	1V/μS	1V/μS
입력 오프셋 전압	9 MV	7 MV	8 MV	7 MV	7 MV
전원 공급 장치 거부 비율 (PSRR)	50dB	50dB	66.02 DB	-	50dB
공통 모드 거부 비율 (CMRR)	50dB	50dB	60dB	50dB	50dB
공급 전압	2.7 v	2.7 v	5 v	2.7 v	2.7 v
운영 공급 전류	210 μa	210 μa	900 μa	210 μa	210 μa
비교보기	LMV358DR2G 대 LMV358IDRG4	LMV358DR2G 대 LMV358IDR	LMV358IDR 대 MC33202DR2G	MC33202DR2G 대 LMV358ID	LMV358DR2G 대 LMV358ID

LMV358 앰프의 응용

노트북 컴퓨터 및 PDA

LMV358의 저전압 및 저전력 소비는 노트북 컴퓨터 및 PDA와 같은 휴대용 전자 장치와 큰 일치하여 장치의 배터리를 신속하게 배출하지 않고 신호를 관리하는 데 도움이됩니다.

휴대용 배터리 작동 기기

배터리 구동 기기는 LMV358의 효율적인 설계 및 낮은 정지 전류의 이점을 얻습니다.저전력으로 작업 할 수있는 기능을 통해 이러한 장치는 충전간에 더 오래 작동하여 모바일 장비에 의존하는 사용자에게 편리함을 추가 할 수 있습니다.

활성 필터

LMV358은 필터링 및 신호 선명도가 필수적인 활성 필터 설계에 적합합니다.철도-레일 출력 및 안정적인 작동은 필터링 응용 프로그램의 정확성과 효율성을 향상시켜 오디오 처리 또는 센서 회로에 특히 유용 할 수 있습니다.

Wien Bridge Oscillators

Wien Bridge 진동기에서 LMV358은 진동을 생성하는 데 필요한 안정적이고 깨끗한 출력을 제공합니다.저전력 사용은 전원 공급 장치에 과도한 부하를 추가하지 않고 성능을 유지하여 꾸준한 신호 주파수가 필요한 응용 프로그램을 지원하는 데 도움이됩니다.

히스테리시스와 비교기

LMV358은 히스테리시스와 비교기로 구성되어 회로의 원치 않는 신호 변동을 줄일 수 있습니다.이는 신뢰할 수있는 스위칭 동작이 필요한 응용 프로그램에 유용합니다. 특히 신호가 변할 수있는 경우 또는 노이즈가 출력에서 오류를 일으킬 수있는 경우.

체중이 비늘

LMV358은 무게를 측정하기 위해 정확한 신호 증폭에 의존하는 무게 스케일에 대한 강력한 선택입니다.깨끗한 신호 처리 및 낮은 입력 바이어스 전류 지원 정확한 측정으로 높은 정확도를 요구하는 스케일에 유용합니다.

ECG 및 의료 계측

ECG 장치를 포함한 의료 기기는 종종 민감한 생물학적 신호를 위해 낮은 노이즈 및 안정적인 증폭이 필요합니다.Rail-to-Rail 출력 및 낮은 정지 전류와 같은 LMV358의 기능을 통해 이러한 민감한 응용 프로그램을 처리하여 정확하고 일관된 판독 값을 지원할 수 있습니다.

LMV358에 대한 포장 사양

SOIC-8 패키지 치수

납땜 발자국

Soldering Footprint

LMV358 제조업체에 대해

반도체에서 LMV358의 회사는 광범위한 응용 분야를위한 에너지 효율적인 솔루션 개발에 중점을 둡니다.그들의 포트폴리오에는 전력 및 신호 관리 용 제품뿐만 아니라 오늘날의 낮은 전력 사용에 대한 수요를 충족시키는 맞춤형 솔루션이 포함되어 있습니다.강력한 공급망을 통해 반도체는 북미, 유럽 및 아시아 태평양을 포함한 주요 지역의 제조 시설, 영업 사무소 및 설계 센터를 유지하여 일관된 제품 가용성 및 지원을 보장합니다.

데이터 시트 PDF

자주 묻는 질문 [FAQ]

1. LMV358은 어떤 유형의 칩입니까?

LMV358은 저전력 공급 전압으로 작동하도록 설계된 저전력 작동 증폭기 칩입니다.레일 투 레일 출력이있어 출력 신호에서 전원 공급 장치 전압의 전체 범위를 사용할 수 있습니다.

2. LMV358은 LM358과 어떻게 다릅니 까?

LM358은 광범위한 응용 분야에 적합한 일반 목적지 앰프이며 LMV358은 저전압 사용을 위해 특별히 설계되었습니다.LMV358은 전원 공급 장치 범위가 더 좁아서 LM358보다 낮은 전압에서 작동합니다.또한 LMV358은 Rail-to-Rail 출력을 제공하여 LM358과 달리 전체 전압 범위에 도달 할 수 있습니다.
