TEA2025 회로 다이어그램 및 응용 프로그램 이해

다음 프로젝트를위한 간단하고 사용하기 쉬운 오디오 앰프 칩을 찾고 있다면 TEA2025가 필요한 것일 수 있습니다.원래 휴대용 카세트 플레이어와 라디오 용으로 만들어졌지만 iPod 또는 MP3 플레이어 용 스테레오 증폭기를 구축하는 것과 같은 다른 용도에도 좋습니다.이 칩은 명확한 사운드를 제공하고 작은 공간에서 잘 작동하므로 소형 솔루션이 필요한 저전력 오디오 프로젝트에 적합합니다.이 기사에서는 기능, 사양 및 비슷한 칩과 비교하는 방법을 살펴 보겠습니다. 그래서 귀하에게 적합한 지 결정할 수 있습니다.

목록

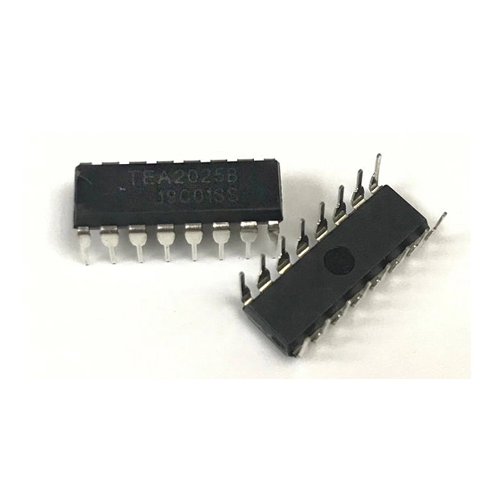

TEA2025 오디오 증폭기

그만큼 TEA2025 16 핀 플라스틱 패키지로 제공되는 소형 오디오 앰프 칩입니다.원래 휴대용 카세트 플레이어 및 라디오에서 사용하도록 개발되었지만 iPod 또는 MP3 플레이어와 같은 장치 용 스테레오 오디오 증폭기를 만드는 등 광범위한 응용 프로그램을 찾았습니다.이 칩은 다양한 유형의 오디오 시스템에서 비교적 쉽게 사용하기 쉽지만 명확한 사운드 출력을 제공하는 기능으로 유명합니다.다재다능 함은 저전력 및 공간 절약 솔루션이 필요한 다양한 오디오 프로젝트에 적합한 옵션입니다.

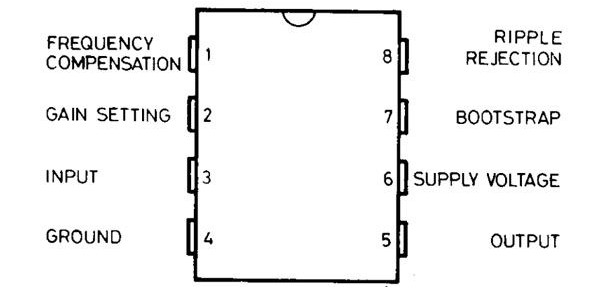

TEA2025 핀 구성

TEA2025 CAD 모델

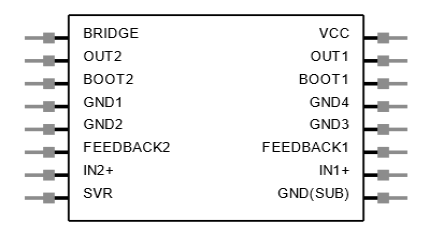

상징

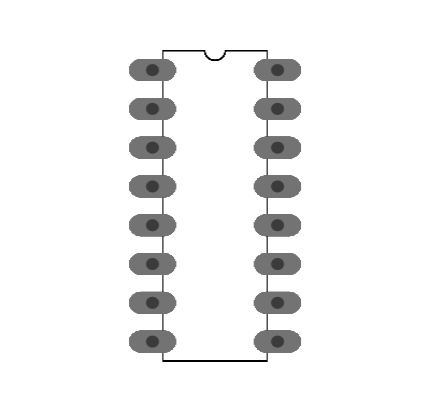

발자국

TEA2025 기술 사양

Stmicroelectronics TEA2025B 기술 사양, 속성, 매개 변수 및 Stmicroelectronics TEA2025B와 유사한 사양을 갖는 부품.

유형	매개 변수
산	구멍을 통해
장착 유형	구멍을 통해
패키지 / 케이스	16-DIP (0.300, 7.62mm)
핀 수	16
무게	4.535924G
포장	튜브
JESD-609 코드	E4
pbfree 코드	예
부품 상태	쓸모없는
수분 감도 수준 (MSL)	1 (무제한)
종료 수	16
ECCN 코드	귀 99
유형	클래스 AB
터미널 마감	니켈/팔라듐/금 (NI/PD/AU)
최대 작동 온도	150 ° C
최소 작동 온도	0 ° C
전압 - 공급	3V ~ 12V
터미널 위치	이중
기능 수	1
기본 부품 번호	TEA2025
핀 수	16
출력 유형	1 채널 (모노) 또는 2 채널 (스테레오)
공급 전압	9V
공급 전압 -Min (VSUP)	3V
채널 수	2
공칭 공급 전류	1.5A
정지 전류	35MA
출력 전원	2.3W
공급 유형	하나의
전압 게인	51dB
전원 공급 장치 거부 비율 (PSRR)	46dB
얻다	51dB
최대 출력 전력	4.7W
최대 출력 전원 X 채널 @ load	4.7W x 1 @ 8 Ω;2.4W x 2 @ 8 Ω
고조파 왜곡	10%
부하 임피던스	30kohm
특징	Depop, 열 보호
키	6.35mm
길이	2.54mm
너비	6.35mm
SVHC에 도달하십시오	SVHC 없음
방사선 경화	아니요
ROHS 상태	ROHS3 준수
무료로 리드	무료로 리드

TEA2025 회로 다이어그램

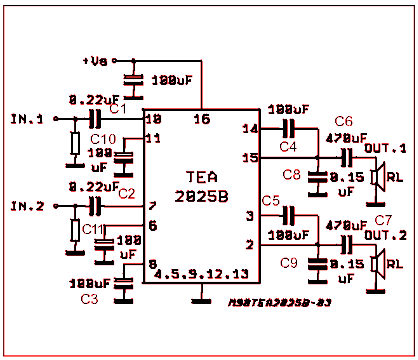

스테레오 모드의 TEA2025 애플리케이션 회로

차량 모드의 TEA2025 애플리케이션 회로

이 장치의 최대 이득은 45 데시벨입니다.그러나 외부 RC 시리즈 회로와 피드백 핀 (핀 다이어그램의 6 및 11)을 접지에 연결하여 감소 할 수 있습니다.데이터 시트는 이득을 36dB 미만으로 낮추지 말라고 조언합니다.피드백과지면 사이의 R = 0 및 C = 100F (위의 응용 프로그램 회로에 지정된대로)를 사용하여 최고 이득을 얻습니다.

출력 신호의 낮은 차단 주파수 (FL)는로드 저항 (스피커, RL) 및 출력 커패시터 470 µF에 따라 다릅니다.스피커 저항이 4 인 경우 낮은 차단 주파수는 다음과 같습니다.

fl = 1/(2π crl) = 80 Hz

TE2025의 동등한 IC

• LA4192

• KA2206B

• TDA2030

• TDA2050

• TEA2025B

비교 : KA2206 vs. TEA2025 vs. LA4192

유사성

그만큼 KA2206, TEA2025 및 LA4192 많은 일반적인 기능을 공유하는 모든 오디오 앰프 IC입니다.세 가지 모두 16 개의 핀이 있고 양쪽에 8 개로 배열되어 있으며 비슷한 크기의 플라스틱 케이스로 나와서 많은 회로 설계에서 서로 교환 할 수 있습니다.또한 3에서 12V 사이의 동일한 전압 범위 내에서 작동하며 사용하는 동안 효과적인 열 관리를 위해 방열판이 필요합니다.스테레오 및 브리지 모드 애플리케이션이 모두 지원되므로 두 개의 별도 채널 또는 단일 더 강력한 출력이 필요하든 유연한 오디오 출력이 가능합니다.

구별

이 칩들 사이의 눈에 띄는 차이점 중 하나는 KA2206에 중간에 접지 핀이 포함되고 Tea2025는 그렇지 않다는 것입니다.이 작은 차이는 응용 프로그램에 따라 회로 구성에 영향을 줄 수 있습니다.또한 칩은 많은 기능을 공유하지만 KA2206은 회로 설계 및 요구 사항에 따라 특정 응용 프로그램에서 더 나은 성능을 제공 할 수 있습니다.그러나 대부분의 기본 용도의 경우 이러한 칩은 성능의 작은 변화만으로 교환 할 수있는 것으로 간주 될 수 있습니다.

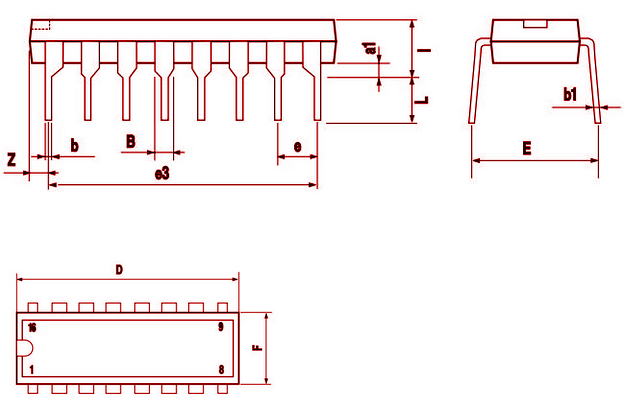

TEA2025 물리적 치수

자주 묻는 질문

1. TEA2025의 목적은 무엇입니까?

UTC TEA2025는 16 핀 플라스틱 듀얼 인라인 패키지에 보관 된 통합 오디오 앰프 IC입니다.원래 휴대용 카세트 플레이어 및 라디오 용으로 제작 된이 제품은 iPod 또는 MP3 플레이어와 같은 장치를위한 양질의 스테레오 오디오 앰프를 구축하는 데 사용될 수 있습니다.

2. 더 나은 음질, TDA2030 또는 TEA2025를 제공합니까?

TDA2030은 더 나은 음질을 제공합니다.이 두 칩은 다른 목적을 제공합니다. TDA2030은 최대 15W의 전력을 제공 할 수 있으며 TEA2025는 약 3W로 제한됩니다.TDA2030은 더 많은 전력을 소비하고 더 높은 전압이 필요하며 HiFi 품질에 가까워지며 일반적으로 엔트리 레벨 오디오 시스템에 사용됩니다.반면에 TEA2025는 전력이 적지 만 음질이 낮으며 종종 저가형 사운드 카드와 작은 데스크탑 스피커에서 발견됩니다.
