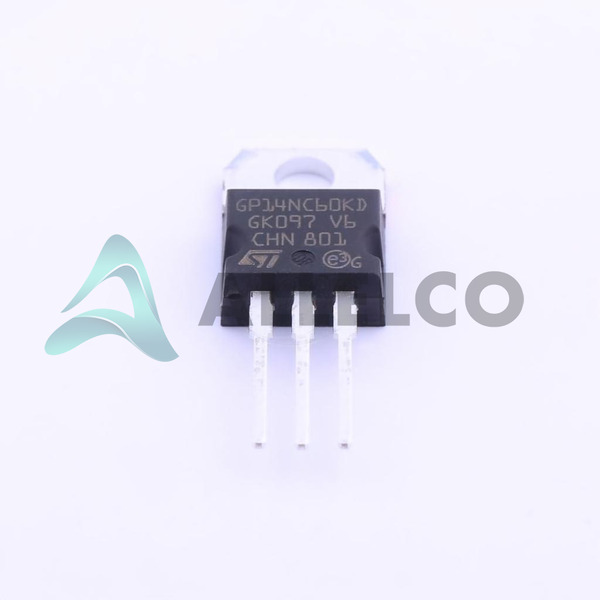

STGP14NC60KD 기술 사양
STMicroelectronics - STGP14NC60KD 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGP14NC60KD과 유사한 사양을 가진 부품
제품 속성 | 속성 값 | |
---|---|---|
제조사 | STMicroelectronics | |
전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | |
VGE, IC에서 @ (에) VCE (최대) | 2.5V @ 15V, 7A | |
시험 조건 | 390V, 7A, 10Ohm, 15V | |
Td (온 / 오프) @ 25 ° C | 22.5ns/116ns | |
에너지 전환 | 82µJ (on), 155µJ (off) | |
제조업체 장치 패키지 | TO-220 | |
연속 | PowerMESH™ | |
역 회복 시간 (trr) | 37 ns | |
전력 - 최대 | 80 W |
제품 속성 | 속성 값 | |
---|---|---|
패키지 / 케이스 | TO-220-3 | |
패키지 | Tube | |
작동 온도 | -55°C ~ 150°C (TJ) | |
실장 형 | Through Hole | |
입력 유형 | Standard | |
IGBT 유형 | - | |
게이트 충전 | 34.4 nC | |
전류 - 콜렉터 펄스 (ICM) | 50 A | |
전류 - 콜렉터 (IC) (최대) | 25 A | |
기본 제품 번호 | STGP14 |
오른쪽 세 부분의 규격은 STMicroelectronics STGP14NC60KD와 비슷합니다
제품 속성 | ||||
---|---|---|---|---|
제품 모델 | STGP14NC60KD | STGP19NC60SD | STGP10NC60HD | STGP10M65DF2 |
제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
VGE, IC에서 @ (에) VCE (최대) | 2.5V @ 15V, 7A | 1.9V @ 15V, 12A | 2.5V @ 15V, 5A | 2V @ 15V, 10A |
기본 제품 번호 | STGP14 | STGP19 | STGP10 | STGP10 |
게이트 충전 | 34.4 nC | 54.5 nC | 19.2 nC | 28 nC |
실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
Td (온 / 오프) @ 25 ° C | 22.5ns/116ns | 17.5ns/175ns | 14.2ns/72ns | 19ns/91ns |
연속 | PowerMESH™ | PowerMESH™ | PowerMESH™ | - |
패키지 / 케이스 | TO-220-3 | TO-220-3 | TO-220-3 | TO-220-3 |
제조업체 장치 패키지 | TO-220 | TO-220 | TO-220 | TO-220 |
전류 - 콜렉터 펄스 (ICM) | 50 A | 80 A | 30 A | 40 A |
전력 - 최대 | 80 W | 130 W | 65 W | 115 W |
전류 - 콜렉터 (IC) (최대) | 25 A | 40 A | 20 A | 20 A |
입력 유형 | Standard | Standard | Standard | Standard |
전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | 600 V | 600 V | 650 V |
작동 온도 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 175°C (TJ) |
IGBT 유형 | - | - | - | Trench Field Stop |
패키지 | Tube | Tube | Tube | Tube |
시험 조건 | 390V, 7A, 10Ohm, 15V | 480V, 12A, 10Ohm, 15V | 390V, 5A, 10Ohm, 15V | 400V, 10A, 22Ohm, 15V |
역 회복 시간 (trr) | 37 ns | 31 ns | 22 ns | 96 ns |
에너지 전환 | 82µJ (on), 155µJ (off) | 135µJ (on), 815µJ (off) | 31.8µJ (on), 95µJ (off) | 120µJ (on), 270µJ (off) |
STGP14NC60KD - STMicroelectronics에 대한 STGP14NC60KD PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
