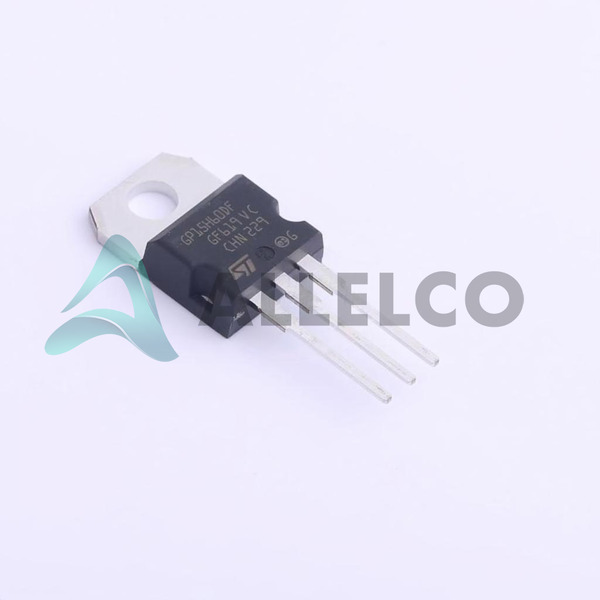

STGP15H60DF 기술 사양
STMicroelectronics - STGP15H60DF 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGP15H60DF과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | STMicroelectronics | |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | |
| VGE, IC에서 @ (에) VCE (최대) | 2V @ 15V, 15A | |
| 시험 조건 | 400V, 15A, 10Ohm, 15V | |
| Td (온 / 오프) @ 25 ° C | 24.5ns/118ns | |
| 에너지 전환 | 136µJ (on), 207µJ (off) | |
| 제조업체 장치 패키지 | TO-220 | |
| 연속 | - | |
| 역 회복 시간 (trr) | 103 ns | |
| 전력 - 최대 | 115 W |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 패키지 / 케이스 | TO-220-3 | |
| 패키지 | Tube | |
| 작동 온도 | -55°C ~ 175°C (TJ) | |
| 실장 형 | Through Hole | |
| 입력 유형 | Standard | |
| IGBT 유형 | Trench Field Stop | |
| 게이트 충전 | 81 nC | |
| 전류 - 콜렉터 펄스 (ICM) | 60 A | |
| 전류 - 콜렉터 (IC) (최대) | 30 A | |
| 기본 제품 번호 | STGP15 |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS |
오른쪽 세 부분의 규격은 STMicroelectronics STGP15H60DF와 비슷합니다
| 제품 속성 |  |
|
|
|
|---|---|---|---|---|
| 제품 모델 | STGP15H60DF | STGP10NB37LZ | STGP19NC60HD | STGP10NC60KD |
| 제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 연속 | - | PowerMESH™ | PowerMESH™ | PowerMESH™ |
| IGBT 유형 | Trench Field Stop | - | - | - |
| 역 회복 시간 (trr) | 103 ns | - | 31 ns | 22 ns |
| VGE, IC에서 @ (에) VCE (최대) | 2V @ 15V, 15A | 1.8V @ 4.5V, 10A | 2.5V @ 15V, 12A | 2.5V @ 15V, 5A |
| 전류 - 콜렉터 (IC) (최대) | 30 A | 20 A | 40 A | 20 A |
| 기본 제품 번호 | STGP15 | STGP10 | STGP19 | STGP10 |
| 작동 온도 | -55°C ~ 175°C (TJ) | -65°C ~ 175°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) |
| 게이트 충전 | 81 nC | 28 nC | 53 nC | 19 nC |
| 시험 조건 | 400V, 15A, 10Ohm, 15V | 328V, 10A, 1kOhm, 5V | 390V, 12A, 10Ohm, 15V | 390V, 5A, 10Ohm, 15V |
| 전력 - 최대 | 115 W | 125 W | 130 W | 65 W |
| Td (온 / 오프) @ 25 ° C | 24.5ns/118ns | 1.3µs/8µs | 25ns/97ns | 17ns/72ns |
| 패키지 / 케이스 | TO-220-3 | TO-220-3 | TO-220-3 | TO-220-3 |
| 에너지 전환 | 136µJ (on), 207µJ (off) | 2.4mJ (on), 5mJ (off) | 85µJ (on), 189µJ (off) | 55µJ (on), 85µJ (off) |
| 패키지 | Tube | Tube | Tube | Tube |
| 제조업체 장치 패키지 | TO-220 | TO-220 | TO-220 | TO-220 |
| 실장 형 | Through Hole | Through Hole | Through Hole | Through Hole |
| 전류 - 콜렉터 펄스 (ICM) | 60 A | 40 A | 60 A | 30 A |
| 입력 유형 | Standard | Standard | Standard | Standard |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | 440 V | 600 V | 600 V |
